Die Wasseraufsaugfähigkeit von Mauersteinen kann durch die kapillare Wasseraufnahme bzw. den Wasseraufnahmekoeffizienten ω gekennzeichnet werden. Diese sind wichtige Kenngrößen für die Beurteilung des Wasserabsaugens aus dem Fugenmörtel durch den Mauerstein, für die Wasseraufnahme von Sichtflächen bei Beregnung, vor allem bei Schlagregen, sowie für die Beurteilung des Austrocknungsverhaltens.

Werden Mauersteine mit schneller Wasseraufsaugcharakteristik – gekennzeichnet durch hohe Wasseraufnahmekoeffizienten ω – vor dem Vermörteln nicht vorgenässt, so kann dem Mörtel nach dem Vermauern zu viel Wasser entzogen werden. Mögliche Folgen sind eine zu geringe Verbundfestigkeit zwischen Mauermörtel und Mauerstein (Haftscher- und Haftzugfestigkeit) und/oder eine zu geringe Mörteldruckfestigkeit in der Fuge. Dies trifft stets für Mauersteine mit einem hohen Anteil an kleinen Kapillarporen und geringem Feuchtegehalt vor dem Vermörteln zu.

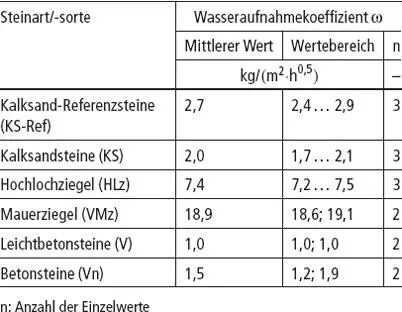

Tabelle 4. Mauersteine; Wasseraufnahmekoeffizient (Werte bzw. Wertebereiche aus [4])

Die kapillare Wasseraufnahme wird i. d. R. nach DIN EN ISO 15148 [18] geprüft. Ausgehend vom getrockneten Zustand wird bei ständigem Wasserkontakt der Saugfläche der zeitliche Verlauf der Wasseraufnahme ermittelt. Dieser ist bei reinen kapillaren Saugvorgängen im Wurzelmaßstab annähernd linear. Der Anstieg wird durch den Wasseraufnahmekoeffizienten ω in kg/(m 2· h 0,5) gekennzeichnet.

Tabelle 4enthält ω-Werte von Mauersteinen nach [4]. In Bild 1wird der an verschiedenen Mauersteinen bestimmte zeitliche Verlauf der kapillaren Wasseraufnahme dargestellt. Es wird ersichtlich, dass Mauerziegel in kürzester Zeit Wasser aufnehmen, während Kalksandsteine über einen langen Zeitraum kontinuierlich saugen.

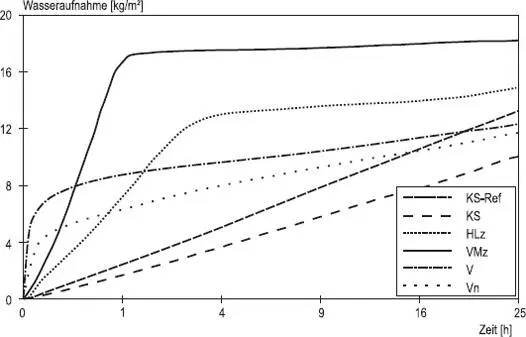

Bild 1. Zeitlicher Verlauf der Wasseraufnahme unterschiedlicher Mauersteine (nach [4])

Die Druckfestigkeit von Mauermörtel wird an Normprismen nach DIN EN 1015-11 [19] bestimmt.

Die Prüfung der Zugfestigkeit von Mauermörtel ist nicht normativ geregelt. Für Normalmauermörtel ergab sich nach [1] die in Tabelle 5angegebene Beziehung zwischen Zug- und Druckfestigkeit.

Der Längsdehnungsmodul von Mauermörtel wird im statischen Druckversuch an Mörtelgroßprismen nach DIN 18555-4 [20] ermittelt. In [1] sind Beziehungen zwischen dem Längsdehnungsmodul E und der Normdruckfestigkeit β Dangegeben. Die Regressionsgleichungen sind in Tabelle 5zusammengestellt.

Der Querdehnungsmodul von Mauermörtel wird im Allgemeinen gemeinsam mit dem Längsdehnungsmodul bestimmt, s. Abschnitt 3.2.1. Dabei wird die Druckspannung auf die zugehörige gemessene Querdehnung bezogen.

Ist der Querdehnungsmodul des Mauermörtels deutlich kleiner als der des Mauersteins, so entstehen durch die größere Querverformbarkeit des Lagerfugenmörtels zusätzliche Querzugspannungen im Stein, wodurch die Mauerwerkdruckfestigkeit verringert werden kann. Dies ist besonders bei leichten Leichtmauermörteln mit sehr verformbaren Gesteinskörnungen, z. B. mineralische Perlite, der Fall.

Werte für Querdehnungsmoduln von Mauermörteln sind in Abhängigkeit der Mörtelart in Tabelle 5angegeben, vgl. [1].

Die Eigenschaften von Mauermörtel werden durch den Kontakt mit den Mauersteinen in mehr oder weniger starkem Umfang beeinflusst. Abhängig von der Mauersteinart und dem Feuchtegehalt des Mauersteins beim Vermauern wird dem Mauermörtel mehr oder weniger Wasser über einen kurzen oder langen Zeitraum entzogen, vgl. Abschnitt 2.3. Dieser Effekt kann sich festigkeitsmindernd oder -steigernd auswirken. Festigkeitssteigerungen ergeben sich nach [5] dann, wenn abgesaugtes Wasser zu einer wirkungsvollen Senkung des w/z-Wertes und damit zu einer Verdichtung des Gefüges führt. Dagegen ergeben sich Festigkeitsminderungen, wenn in der Fuge infolge eines zu hohen Wasserentzugs die für eine vollständige Hydratation erforderliche Wassermenge nicht mehr zur Verfügung steht.

Diese Veränderung der Eigenschaften des Mörtels in Kontakt zum Mauerstein beeinflusst die Festigkeitseigenschaften von Mauerwerk. Insofern können Eigenschaftswerte, die an beeinflusstem Mörtel ermittelt werden, für weiterführende Analysen und Abschätzungen verwendet werden. Die Fugendruckfestigkeit könnte beispielsweise bei neuen Ansätzen für die rechnerische Bestimmung der Mauerwerkdruckfestigkeit berücksichtigt werden.

Die Bestimmung der Fugendruckfestigkeit erfolgt nach DIN 18555-9 [21].

In Bild 2ist die auf die Prismen-Druckfestigkeit β Dbezogene Fugendruckfestigkeit β F,IIIverschiedener Mauerstein-Mauermörtel-Kombinationen dargestellt (Werte aus [6]). Die Mauersteine wurden in unterschiedlichen Feuchtezuständen vermauert: trocken, d. h. mit Ausgleichsfeuchte bei Lagerung in 20/65, sowie feucht, d. h. mit einem Feuchtegehalt von rd. 10 M.-%. Als Mauermörtel wurden Werktrocken- (WTM) und Werkfrischmörtel (WFM) mit folgenden Zusatzmitteln verwendet: Luftporenbildner (LP), Verzögerer (VZ), Methylcellulose (MC) und Methylhydroxypropylcellulose (MHPC).

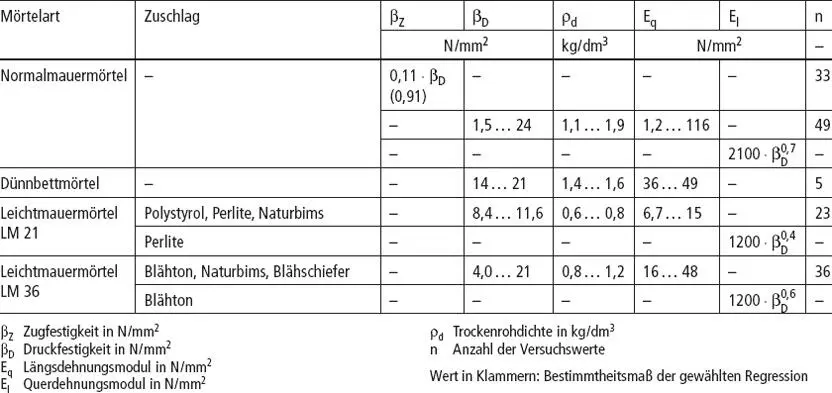

Tabelle 5. Mauermörtel; Regressionsgleichungen zur Bestimmung der Zugfestigkeit und des Längsdehnungsmoduls sowie Wertebereiche für die Trockenrohdichte, die Druckfestigkeit und den Querdehnungsmodul (nach [1])

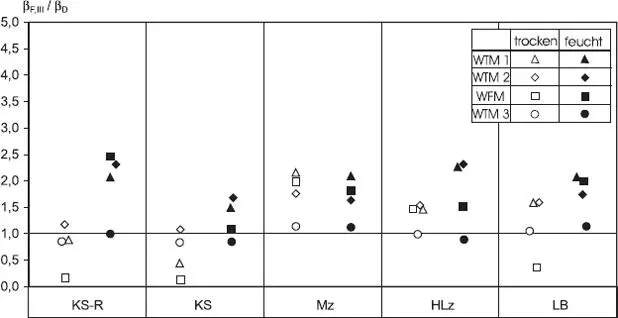

Bild 2. Fugendruckfestigkeit β F,IIIbezogen auf die Prismen-Druckfestigkeit β D; Prüfalter: 28 Tage (Werte aus [6])

Vor allem bei trocken vermauerten Kalksandsteinen können sich je nach Feuchtezustand bezogene Druckfestigkeiten in der Fuge ≤ 1,0 ergeben. Hingegen kann die Saugcharakteristik bei Mauerziegeln (schnelle Wasseraufnahme in kurzem Zeitraum) zu einer Festigkeitssteigerung führen, unabhängig vom Feuchtezustand der Mauersteine, vgl. [6]. Bei Verwendung von Werkfrischmörtel mit einem geringen Wasserrückhaltevermögen können sich Festigkeitseinbußen in Kombination mit KS-Ref, KS und LB (jeweils trocken vermauert) ergeben. Die Rechenfestigkeit kann folglich auf der unsicheren Seite liegen. Um bei der Entwicklung neuer Mörtelrezepturen kritische Fälle identifizieren zu können, müssen diese Mauermörtel die Mindestanforderungswerte an die Fugendruckfestigkeit nach DIN 20000-412 [22] erfüllen.

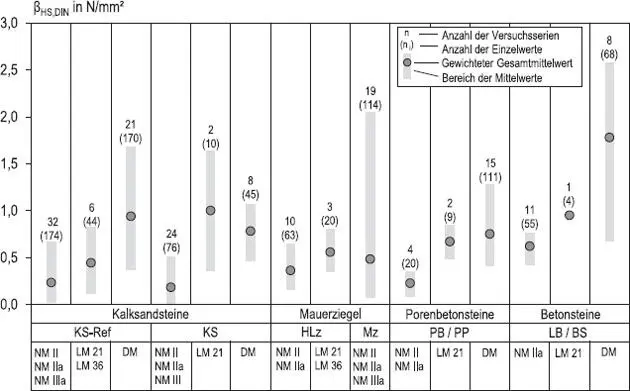

Bild 3.Bandbreite der Haftscherfestigkeitswerte nach dem DIN-Verfahren (Werte aus [7])
