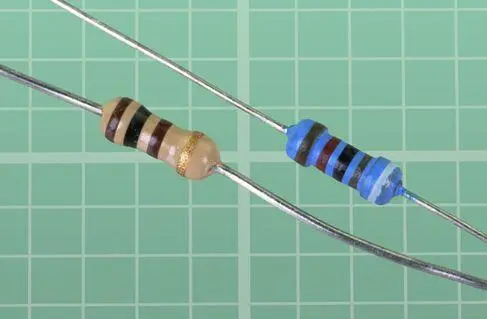

Резисторы очень малы по размерам и стоят недорого, поэтому неразумно каждый раз заново приобретать компоненты только тех номиналов, которые указаны в очередном эксперименте. Купите расфасованный стандартный набор оптом на распродаже остатков, по скидке, или в интернет-магазине eBay. Чтобы узнать подробную информацию о резисторах, включая полный список всех номиналов, используемых в этой книге, смотрите раздел «Компоненты» главы 6.

Для проведения экспериментов с 1 по 5 другие компоненты вам не понадобятся. Давайте же начнем!

Знаете ли вы, каково электричество на вкус? Если решитесь попробовать, то вы почувствуете его.

• 9-вольтовая батарея (1 шт.)

• Мультиметр (1 шт.)

И это все!

Используйте в этом эксперименте элемент питания только на 9 В. Не пытайтесь экспериментировать с более высоким напряжением и с источником, который дает больший ток. Если у вас металлические брекеты на зубах, не касайтесь ими батареи. И самое важное: никогда не прикладывайте электрический ток от батареи любого типа к поврежденной коже.

Смочите язык слюной и коснитесь его кончиком металлических клемм 9-вольтовой батареи, как показано на рис. 1.16. Вы ощущаете пощипывание? Теперь отложите батарею, высуньте язык и тщательно высушите его кончик тканью. Снова прикоснитесь кончиком языка к батарее, вы должны почувствовать меньшее пощипывание.

Замечание

Возможно, у вас не такой большой язык, как на рисунке. Мой определенно меньше. Но этот эксперимент удастся, независимо от того, большой у вас язык или маленький.

Что же происходит в данном случае? Мультиметр поможет выяснить это.

Прежде всего проверьте, установлена ли в мультиметре батарея питания. Выберите любую функцию на шкале и подождите, пока дисплей не покажет цифры. Если на индикаторе ничего не видно, возможно, вам придется открыть мультиметр и вставить батарею, прежде чем вы сможете им пользоваться. Чтобы узнать, как это сделать, посмотрите инструкцию, которая прилагается к мультиметру.

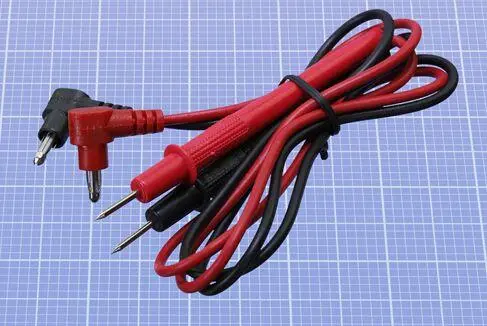

Мультиметры укомплектованы красным и черным проводами. К одному концу провода присоединен штекер, к другому — металлический щуп. Вы вставляете штекеры в мультиметр, затем касаетесь щупами того участка цепи, на котором проводите измерение (рис. 1.17). Щупы служат лишь для контроля электрических цепей. Когда вы имеете дело с малыми токами и напряжением в экспериментах из этой книги, щупы не причинят вам вреда (если вы только не уколетесь об их острые концы).

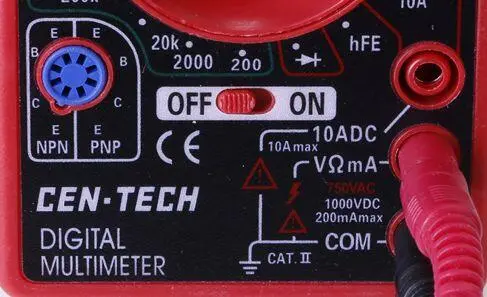

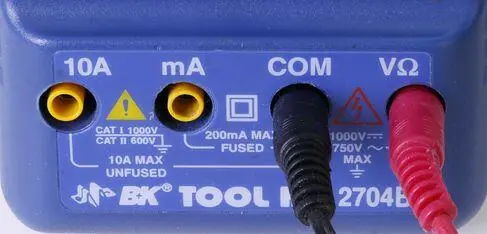

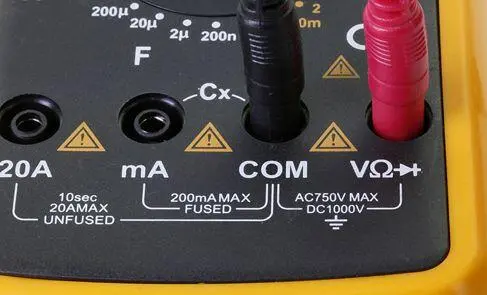

В большинстве мультиметров есть три гнезда, в некоторых — четыре. Примеры смотрите на рис. 1.18-1.20.

Вот основные правила:

• Одно гнездо должно быть обозначено символом СОМ. Оно является общим для всех измерений. Вставьте в это гнездо черный провод.

• Другое гнездо должно быть обозначено символом Ω (омега) и буквой V (вольты). Оно служит для измерения либо сопротивления, либо напряжения. Вставьте в это гнездо красный провод.

• Гнездо V/Ω обычно служит также для измерения малых токов (в миллиамперах). Иногда для этого предусмотрено отдельное гнездо, и тогда вам придется переключать красный провод. Мы вернемся к этому позже.

• Еще одно гнездо может быть помечено символами 2А, 5А, 10А, 20А или подобными, обозначающими максимальную силу тока в амперах. Оно предназначено для измерения больших токов. Для экспериментов из этой книги оно не понадобится.
