Чарльз Платт: Электроника для начинающих (2-е издание)

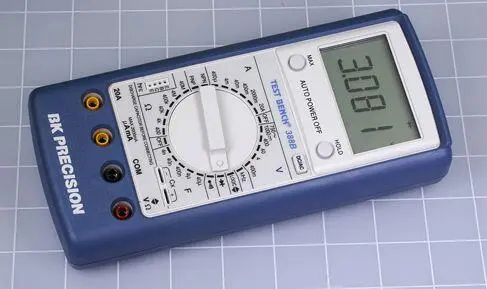

На рис. 1.5 изображен мультиметр, которым я лично предпочитаю пользоваться (на момент написания данной книги). Этот прибор изготовлен в особо прочном корпусе и имеет все необходимые мне функции, измеряет широкий диапазон значений с великолепной точностью. Но он стоит в 20 раз больше, чем самый дешевый, уцененный товар. Такое приобретение я считаю долгосрочной инвестицией.

Как же решить, какой мультиметр покупать? Если вы только учитесь водить машину, то совсем не обязательно сразу покупать очень дорогой автомобиль. Аналогично, пока вы только изучаете электронику, вам не потребуется дорогостоящий мультиметр. С другой стороны, очень дешевый мультиметр имеет ряд недостатков, например, внутренний плавкий предохранитель, который очень трудно заменить, или поворотный переключатель с контактами, которые быстро изнашиваются. Поэтому приведу «золотое» правило на тот счет, если вы хотите приобрести что-то недорогое, но приемлемое.

Совет

Найдите в интернет-магазине eBay самую дешевую модель, затем умножьте эту цену на два и пользуйтесь ею как ориентиром.

Независимо от того, сколько вы намерены потратить, приведенные далее параметры и функциональные возможности прибора являются важными.

Мультиметр может измерять так много различных величин, что он должен иметь возможность сужения диапазона измерений. Некоторые мультиметры имеют ручной выбор диапазона, это означает, что вы вращаете поворотный переключатель, чтобы указать приблизительное значение, которое вас интересует. Например, напряжение в пределах от 2 до 20 вольт.

Есть мультиметры, которые обеспечивают автоматический выбор диапазона, что более удобно, поскольку вам остается только подключить устройство и подождать, пока оно выполнит все необходимые операции. Тем не менее, ключевое слово здесь — «подождать». Каждый раз, когда вы проводите измерение мультиметром с автоматическим выбором диапазона, вы ждете несколько секунд, пока он осуществит внутренний анализ. Лично я не люблю ждать и поэтому предпочитаю мультиметры с ручной установкой режимов измерения.

Другая проблема с автоматическим выбором диапазона заключается в том, что вам приходится присматриваться к маленьким буквам на дисплее, где мультиметр сообщает, какие единицы измерения он решил использовать. Например, значения с индексами «К» и «М» при измерении электрического сопротивления различаются в 1000 раз. Это натолкнуло меня на следующую рекомендацию.

Совет

Для первоначального ознакомления лучше использовать мультиметр с ручным выбором диапазона измерений. У вас будет меньше шансов сделать ошибку, да и стоит он несколько дешевле.

В техническом описании мультиметра должно быть объяснено, какой у него способ выбора диапазона: ручной или автоматический; если же это не указано, то посмотрите на фотографию его переключателя режимов. Если вы не видите цифр вокруг переключателя, то это автоматический мультиметр. Устройство, изображенное на рис. 1.4, выполняет автоматический выбор диапазона. Другие мультиметры, приведенные на фотографиях, настраиваются вручную.

По надписям на шкале мультиметра можно определить виды измерений, обеспечиваемые прибором. По меньшей мере, у вашего мультиметра должны быть следующие единицы измерений: вольты, амперы и омы, которые часто сокращают до букв «В», «А» и символа ома — греческой буквы «омега» (рис. 1.6). Сейчас вы можете и не знать, что означают эти символы, но они непременно будут у любого мультиметра.

Ваш мультиметр должен также быть способным измерить ток в миллиамперах (аббревиатура «мА») и напряжение в милливольтах (сокращенно «мВ»). Возможно, вы не сразу распознаете их на шкале мультиметра, но это будет указано в его технических характеристиках.
