Чарльз Платт: Электроника для начинающих (2-е издание)

Аббревиатуры «DC/АС» означают постоянный и переменный ток. Эти параметры могут быть выбраны кнопкой «DC/АС» или на основной шкале режимов. Наличие кнопки, возможно, более удобно.

Проверка целостности цепи — полезная функция, позволяющая проверить электрическую цепь на нарушение соединения или наличие обрывов. В идеале мультиметр должен подавать звуковой сигнал («прозвонка» цепи), в этом случае будет изображен символ в виде маленькой точки с отходящими от нее дугами (рис. 1.7).

За небольшую дополнительную сумму вы можете приобрести мультиметр, который выполняет следующие измерения (в порядке значимости):

Измерение емкости. Конденсаторы — это компоненты, которые необходимы в большинстве электронных схем. Поскольку обозначение номинала на маленьких по габаритам компонентах, как правило, отсутствует, возможность измерить емкость может быть важной, особенно если конденсаторы перемешались или (хуже) упали на пол. Очень дешевые мультиметры обычно не способны измерять емкость. Если же эта функция присутствует, она обычно отмечена буквой «F», обозначающей фарад — единицу измерения емкости. Также может использоваться аббревиатура САР.

Проверка транзисторов, на возможность которой указывают маленькие отверстия, помеченные буквами Е, В, С и Е. Вы вставляете выводы транзистора в эти отверстия. Мультиметр позволяет определить, как подключать транзистор в схему, и даст ответ на вопрос, не сожгли ли вы его.

Определение частоты обозначается символом «Hz» (Гц). Эта функция несущественна для экспериментов из нашей книги, но может пригодиться вам в дальнейшем.

Все остальные функции, кроме указанных ранее, несущественные.

Если вы так и не определились, какой мультиметр приобрести, почитайте описание экспериментов 1, 2, 3 и 4 далее в этой главе и уясните, как пользоваться этим измерительным прибором.

Для эксперимента 2 вам могут понадобиться защитные очки. Для этой небольшой авантюры подойдут недорогие пластиковые очки, поскольку риск разрыва батареи практически отсутствует, но если это и произойдет, то, скорее всего, взрыв будет небольшим.

Вместо защитных подойдут и обычные очки. Во время эксперимента можно смотреть через небольшой кусок прозрачного пластика (отрезанного, например, от пластиковой бутылки).

Поскольку батареи и соединительные элементы являются частью любой схемы, я отнес их к компонентам. Смотрите раздел «Другие компоненты» главы 6 для более подробной информации о заказе этих деталей.

Почти для всех экспериментов этой книги потребуется источник питания на 9 В. Подойдет обычная 9-вольтовая батарея, которую можно купить в супермаркетах и круглосуточных магазинах. Позже я предложу перейти на сетевой адаптер, но сейчас он не понадобится.

Для эксперимента 2 вам потребуется пара щелочных батарей типа АА 1,5 В. Никакие перезаряжаемые аккумуляторы для этого эксперимента использовать нельзя.

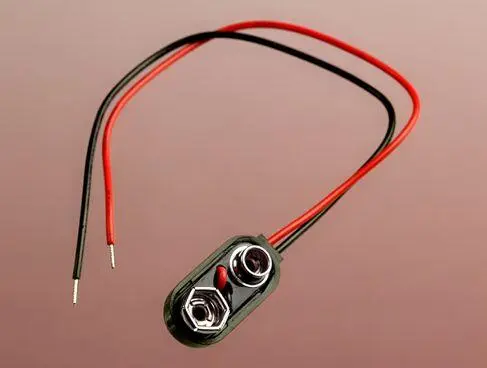

Для подачи питания на схему вам понадобится соединительный элемент с разъемом для батареи на 9 В (рис. 1.8) и отсек-держатель для одной батареи АА (рис. 1.9).

Совет

Одного держателя пока будет достаточно, а для дальнейших экспериментов я рекомендую приобрести три соединительных элемента. Не покупайте отсеки для двух (трех или четырех) батарей типа АА.

Для соединения компонентов между собой в первых нескольких экспериментах вам понадобятся специальные тестовые провода. Подразумеваемые мною провода имеют два конца. Конечно, любой отрезок провода имеет два конца, так почему его называют «с двумя выводами»? Данный термин обычно означает, что каждый конец оснащен зажимом типа «крокодил», как показано на рис. 1.10. Каждый зажим позволяет создать соединение, прихватив что-либо и крепко зажав, что высвобождает ваши руки.
