Предположим, вы собираетесь измерить сопротивление вашего языка в омах. Но что такое «ом»?

Мы измеряем расстояние в милях или километрах, массу в фунтах или килограммах, температуру по шкале Фаренгейта или в градусах Цельсия. А электрическое сопротивление мы измеряем в омах — это международная единица, названная в честь Георга Симона Ома, первопроходца в изучении электричества.

Греческая буква Ω обозначает омы, но для сопротивлений выше 999 Ом используется приставка «к», означающая килоом, который равен тысяче ом. Например, сопротивление в 1500 Ом будет записываться как 1,5 кОм.

Для величин выше 999 999 Ом используется прописная буква «М», означающая мегаом миллион ом. В обиходе мегаом часто называется «мег.» Если кто-то использует резистор «два-точка-два мег», то это номинал в 2,2 МОм.

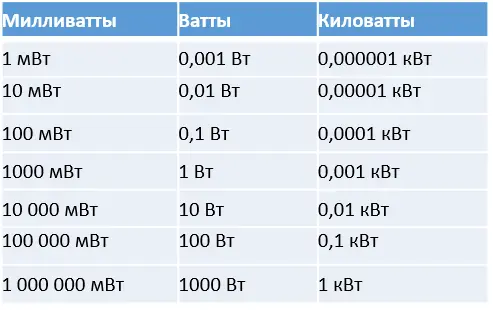

Пересчет единиц сопротивления приведен в табл. 1.1.

Замечание

В Европе для уменьшения вероятности ошибок вместо десятичного разделителя используют буквы R, К или М. Таким образом, 5К6 на европейских электрических схемах означает 5,6 кОм, 6М8 означает 6,8 МОм, a 6R8 означает 6,8 Ом. Я не использую здесь европейский вариант, но вы можете встретить его на некоторых электрических схемах.

Материал, который имеет очень высокое сопротивление к электрическому току, называется изолятором. Большинство пластиков, включая цветную оболочку проводов, являются изолирующими материалами.

Материал с очень низким сопротивлением это проводник. Такие металлы, как медь, алюминий, серебро и золото, являются превосходными проводниками.

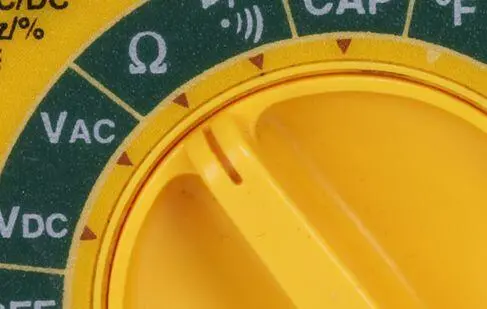

Внимательно рассмотрите диск на передней части мультиметра. Вы увидите как минимум одно положение, обозначенное символом Ω. На мультиметрах с автоматическим выбором диапазона поверните диск так, чтобы он указывал на этот символ, как показано на рис. 1.21, аккуратно коснитесь щупами языка и подождите, пока мультиметр автоматически выберет диапазон. Ожидайте появления буквы К на цифровом дисплее. Не вонзайте щупы в язык!

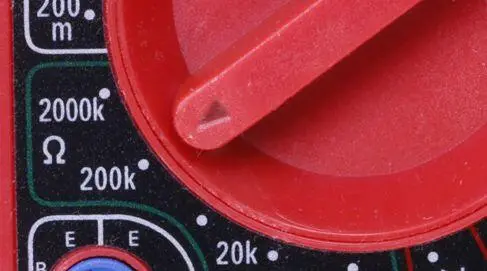

На ручном мультиметре вы самостоятельно должны выбрать диапазон значений. Для измерения сопротивления языка недалеко от истины окажется величина 200 кОм (200 000 Ом). Заметьте, что числа рядом с диском — это максимальные значения, и поэтому 200 кОм означает «не более 200 000 Ом», а 20 кОм — «не более 20 000 Ом». Посмотрите на фотографии переключателей мультиметра с ручным выбором диапазона, показанные крупным планом на рис. 1.22 и 1.23.

Коснитесь щупами вашего языка на расстоянии около 2,5 см друг от друга. Обратите внимание на показание мультиметра, которое должно быть около 50 кОм. Отложите щупы в сторону, высуньте язык, с помощью ткани тщательно высушите его, как вы это делали ранее. Не допуская, чтобы язык снова стал влажным, повторите измерение. На этот раз показания должны быть выше. При использовании мультиметра с ручной установкой режима измерения вам, возможно, придется выбрать более высокий диапазон, чтобы увидеть значение сопротивления.

Замечание

Когда кожа влажная (например, при потении), ее электрическое сопротивление уменьшается. Этот принцип используется в детекторах лжи, поскольку тот, кто сознательно лжет, в условиях стресса обычно потеет.

Ваше исследование приводит к следующему выводу: меньшее сопротивление позволяет проводить больший ток, и поэтому в первом эксперименте больший ток создает большее пощипывание.

Когда вы в первом эксперименте исследовали батарею с помощью языка, я не стал рассказывать, как она работает. Теперь самое время исправить это упущение.

Батарея на 9 В содержит химические вещества, высвобождающие электроны (частицы электрического тока), которые в результате химической реакции желают переместиться от одного вывода к другому. Представьте ячейки внутри батареи в виде двух резервуаров для воды — один из них полон, второй пуст. Если резервуары соединить друг с другом трубой с вентилем, то при открытии вентиля вода будет перетекать между ними, пока уровень воды в них не станет одинаковым. Эта картина схематично изображена на рис. 1.24. Аналогично, когда вы открываете путь электрическому току от одного полюса батареи к другому, между ними начинают перемещаться электроны, даже если проводящий путь представлен только влагой вашего языка.
