Чарльз Платт - Электроника для начинающих (2-е издание)

Но напряжение — это еще не все. Когда электроны проходят по проводу, величина их потока за определенный период времени называется силой тока, она измеряется в амперах, названных в честь еще одного первооткрывателя, Андре-Мари Ампера. Этот поток электронов носит название электрического тока. Эксперимент можно схематично описать так: электрический ток — сила тока — выделяется тепло. По аналогии можно сформулировать два правила:

• рассматривайте напряжение, как давление;

• рассматривайте силу тока, как скорость потока электронов.

Когда вы касались языком 9-вольтовой батареи, то чувствовали пощипывание, но не ощущали тепла. Когда вы замкнули 1,5-вольтовую батарею, то получили заметное количество тепла, хотя напряжение было гораздо меньше. Как это объяснить?

Ваш мультиметр показал, что электрическое сопротивление языка очень велико. Это высокое сопротивление уменьшает поток электронов.

Сопротивление провода очень низкое, и поэтому когда провода подключены к полюсам батареи, то через них проходит больший ток, чем через ваш язык, и выделяется больше тепла. Если все другие факторы оставить постоянными, то:

• чем меньше сопротивление, тем больше электрический ток;

• тепло, производимое электричеством, пропорционально количеству электрического тока, которое протекает через проводник за определенный период времени. (Это соотношение перестает быть верным, если сопротивление провода изменяется при нагревании.)

Сформулируем еще несколько принципов.

• Электрический поток за секунду измеряется в амперах, эта единица часто сокращается до буквы А.

• Электрическое напряжение, которое приводит к появлению данного потока, измеряется в вольтах.

• Сопротивление электрическому потоку измеряется в омах.

• Более высокое сопротивление уменьшает силу тока.

• Повышенное напряжение способно преодолеть сопротивление и увеличить силу тока.

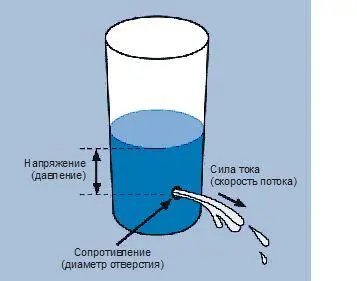

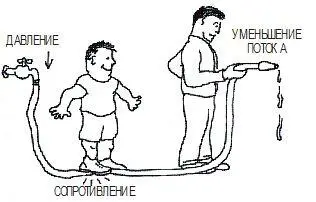

Взаимосвязь между напряжением, сопротивлением и силой тока (давлением, сопротивлением и потоком) показана на рис. 1.31.

Вольт — это международная единица измерения, обозначаемая прописной буквой В или V. В США и в некоторых странах Европы переменное напряжение в бытовой электросети составляет 110,115 или 120 В, в других странах напряжение в электрической сети может быть 220, 230 или 240 В. Полупроводниковые компоненты обычно работают от источника постоянного напряжения в диапазоне от 5 вплоть до 20 В, хотя современные элементы для поверхностного монтажа могут функционировать при напряжении менее 2 В. Некоторые компоненты, такие как микрофон, выдают напряжение, измеряемое в милливольтах (сокращенно мВ, один милливольт — это одна тысячная вольта). Когда электричество передается на большие расстояния, то оно измеряется в киловольтах, сокращенно кВ. В некоторых исключительно протяженных силовых линиях используются мегавольты. Пересчет единиц напряжения приведен в табл. 1.2.

Ампер — это международная единица измерения силы тока, обозначаемая прописной буквой А. Бытовые электроприборы могут потреблять ток в несколько ампер, а типичные автоматические выключатели в США рассчитаны на 20 А. Электронные компоненты часто потребляют ток порядка миллиамперов (сокращенно мА, один миллиампер — это одна тысячная ампера). Такие устройства, как жидкокристаллические дисплеи, могут потреблять микроамперы, сокращенно мкА (или μА), один микроампер — это одна тысячная миллиампера. Перерасчет единиц силы тока приведен в табл. 1.3.

Какое в точности количество тока протекло по проводам держателя батареи, когда вы ее замкнули? Смогли бы мы его измерить?

Это не так просто. Если вы попытаетесь измерить большой ток мультиметром, то можете сжечь его внутренний предохранитель. Поэтому отложите мультиметр в сторону. Возьмем 3-амперный предохранитель, которым можно пожертвовать, поскольку он стоит недорого.
