Чарльз Платт - Электроника для начинающих (2-е издание)

В предыдущих экспериментах ваша батарея не должна была повредиться или значительно разрядиться. Вы сможете использовать ее снова.

Не забывайте выключить мультиметр перед тем, как убрать его. Многие устройства будут подавать звуковой сигнал как напоминание о выключении, если вы не пользуетесь ими продолжительное время, но некоторые не имеют такой функции. Во включенном состоянии мультиметр потребляет небольшое количество электроэнергии, даже если вы не проводите измерений.

Теперь, чтобы ближе познакомиться с электричеством, вам предстоит сделать то, что в других книгах просят не делать. Вам предстоит накоротко замкнуть батарею (короткое замыкание — это соединение двух полюсов источника питания).

Эксперимент, который я собираюсь вам предложить, безопасен, но иногда короткое замыкание может быть опасным. Никогда не замыкайте сетевую розетку в доме: будет громкий взрыв, яркая вспышка, провода или инструмент, который вы используете, частично оплавятся, а разлетающиеся частицы расплавленного металла могут обжечь или ослепить вас.

Если вы замкнете автомобильный аккумулятор, ток будет настолько сильным, что батарея может даже взорваться, обдав вас кислотой. Чтобы убедиться в этом, взгляните на парня, изображенного на рис. 1.27.

Литиевые аккумуляторы часто можно встретить в электроинструментах, ноутбуках и в других портативных устройствах. Никогда не замыкайте накоротко такой аккумулятор: он может загореться и обжечь вас. Литиевые аккумуляторы могут загореться, даже если вы не замыкаете их (рис. 1.28). Некоторые старые модели ноутбуков даже взрывались при работе. Инженерам пришлось существенно усовершенствовать литиевые аккумуляторы, чтобы предотвратить такой ход событий. Но замыкание их накоротко по-прежнему очень опасно.

В описанном далее эксперименте используйте только одну щелочную батарею типа АА. Возможно, вам понадобятся защитные очки на тот случай, если батарея окажется дефектной.

• Батарея типа АА на 1,5 В (2 шт.)

• Держатель для батареи (1 шт.)

• Плавкий предохранитель на 3 А (2 шт.)

• Защитные очки (подойдут обычные или солнцезащитные очки)

• Тестовые провода с зажимами типа «крокодил» на концах (2 шт.)

Внимание!

Экспериментируйте только со щелочной батареей.

Не используйте перезаряжаемый аккумулятор!

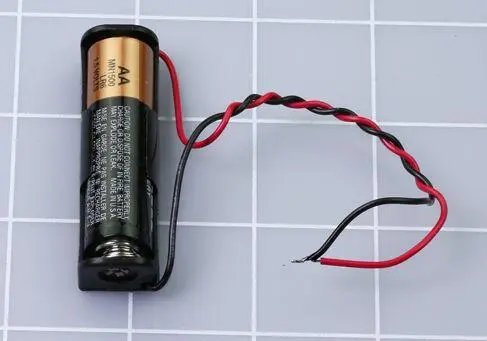

Вставьте батарею в держатель, с подсоединенными двумя тонкими проводами (см. рис. 1.9). Скрутите вместе неизолированные концы проводов, как показано на рис. 1.29. Вначале может показаться, что ничего не происходит. Но подождите минуту и вы обнаружите, что провода нагреются. А еще через минуту вся батарея также станет горячей.

Тепло вырабатывается электрическим током, протекающим через провода и электролит (проводящую жидкость) внутри батареи. Если вы когда-либо пользовались ручным насосом для нагнетания воздуха в велосипедную шину, то знаете, что насос нагревается. Электричество ведет себя подобным же образом. Можно представить, что электричество состоит из частиц (электронов), которые проходя через провод, нагревают его. Это не идеальная аналогия, но она подходит для наших целей.

Откуда берутся электроны? Их высвобождают химические реакции, происходящие внутри батареи, в результате создается электрическое «давление». Правильное название для такого давления — напряжение, которое измеряется в вольтах, названных в честь Алессандро Вольта, еще одного первопроходца в исследованиях электричества.

Вернемся к нашей аналогии с водой: высота уровня жидкости в емкости пропорциональна давлению воды, это же верно и для напряжения. Рисунок 1.30 может помочь вам это наглядно представить.
