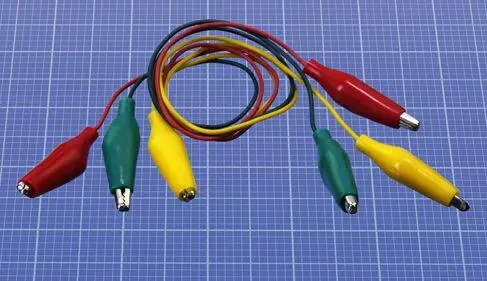

Вам не потребуются провода с разъемом на каждом из концов. Иногда они называются монтажными проводами.

Замечание

В этой книге провода относятся к оборудованию. Для получения дополнительной информации смотрите раздел «Приобретаемые инструменты и оборудование» главы 6.

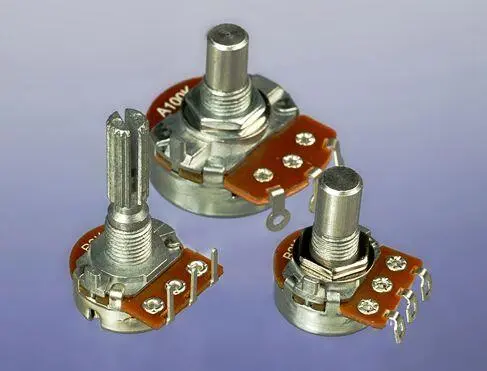

Потенциометр похож на регулятор громкости у старомодных стереосистем. Его разновидности, показанные на рис. 1.11, считаются крупногабаритными по современным стандартам, но большой размер — это как раз то, что вам нужно, поскольку вы будете захватывать клеммы «крокодилами» тестовых проводов. Лучше всего подойдет потенциометр диаметром 2,5 см номиналом 1 кОм. Если вы совершаете покупки самостоятельно, для получения более подробной информации смотрите раздел «Другие компоненты» главы 6.

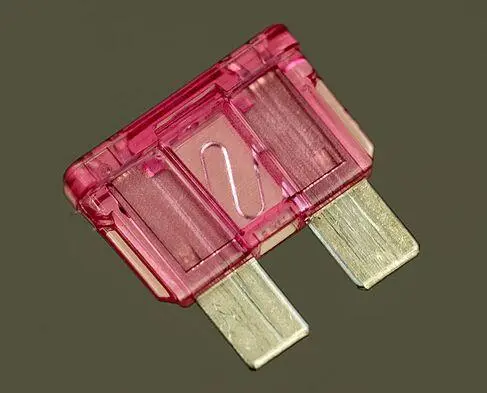

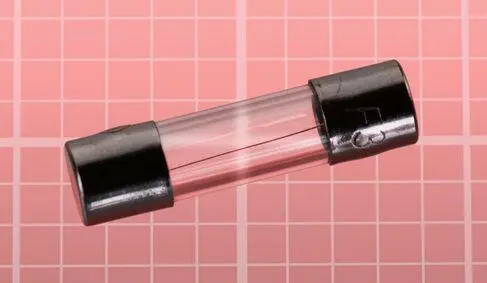

Предохранитель разрывает цепь, если через нее проходит слишком большой ток. Было бы идеально купить 3-амперный автомобильный предохранитель, изображенный на рис. 1.12, который легко захватить зажимами тестовых проводов и у которого хорошо видна плавкая вставка. В продаже есть автомобильные предохранители разных размеров, но размер не имеет значения, главное — номинал предохранителя должен быть 3 А. Купите сразу три предохранителя, чтобы не бояться повредить их, случайно или преднамеренно. Если вы не хотите обращаться к поставщикам автозапчастей, то в магазине электронных компонентов можно приобрести 3-амперный стеклянный патронный предохранитель размера 2AG, изображенный на рис. 1.13, хотя его не так легко захватить зажимом «крокодил».

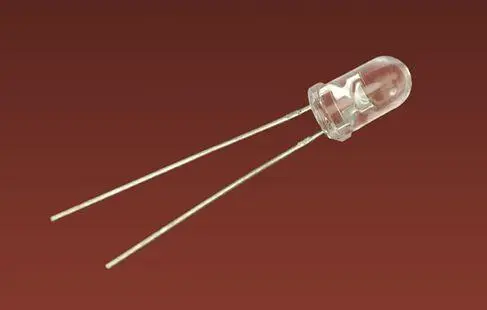

Их часто называют светодиодами и они бывают разных форм и видов. Светодиоды, которые мы будем использовать, более известны как светодиодные индикаторы и в каталогах обычно упоминаются как стандартные светодиоды для установки в монтажные отверстия. Диаметр светодиода, изображенного на рис. 1.14, составляет 5 мм, однако компонент диаметром 3 мм иногда предпочтительнее, особенно если пространство ограничено. Для наших экспериментов подойдет любой вариант.

На протяжении всей книги я упоминаю стандартные светодиоды, под которыми подразумеваются самые дешевые компоненты, излучающие свет сравнительно небольшой интенсивности; они обычно бывают красными, желтыми или зелеными. Они часто продаются оптом и применяются во многих устройствах, поэтому я рекомендую вам купить минимум десяток компонентов каждого цвета.

Некоторые стандартные светодиоды заключены в прозрачный пластик или смолу, но при подаче питания они излучают окрашенный свет. Другие светодиоды заключены в пластик или смолу того же цвета, который они излучают. Подойдет любой из вариантов.

В нескольких экспериментах лучше использовать слаботочные светодиоды. Они стоят дороже, но работают при меньшем токе. Например, в эксперименте 5, в котором вы будете получать слабый электрический ток с помощью самодельной батареи, вы получите лучший результат со слаботочным светодиодом. Если вы покупаете компоненты по отдельности, а не в наборе, то для дополнительных указаний смотрите раздел «Другие компоненты» главы 6.

Чтобы ограничивать напряжение и ток в различных участках схемы, вам понадобятся разнообразные резисторы. Типичные примеры резисторов приведены на рис. 1.15. Цвет корпуса не имеет значения. Позже я объясню, как по цветным полосам определить номинал резистора.
