Чарльз Платт: Электроника для начинающих (2-е издание)

Данная глава этой книги содержит пять экспериментов. Мне хотелось, чтобы в первом же эксперименте вы в буквальном смысле ощутили электричество. Вы почувствуете электрический ток и откроете природу электрического сопротивления не внутри проводов и компонентов, а в самом мире, который вас окружает.

Эксперименты 2-5 продемонстрируют, как измерить напряжение и электрический ток и, наконец, как изготовить источник электроэнергии при помощи обычных предметов прямо на вашем рабочем столе.

Даже если вы уже кое-что знаете об электронике, я все равно советую вам провести эти эксперименты, прежде чем отважиться на последующие части книги. Они не только увлекательны, но и познавательны, т. к. проясняют некоторые основные концепции электротехники.

Каждая глава этой книги начинается с изображений и кратких описаний инструментов, оборудования, комплектующих и расходных материалов. Более подробные сведения вы можете почерпнуть из главы 6, где собрана информация обо всех необходимых покупках:

• Для приобретения инструментов и оборудования, смотрите раздел главы 6 «Приобретаемые инструменты и оборудование».

• Для поиска компонентов смотрите раздел «Компоненты».

• Для получения сведений о расходных материалах смотрите раздел «Расходные материалы».

• Если вы предпочитаете купить полностью готовый набор комплектующих, которые вам понадобятся, то можете предварительно его заказать. Для более детальной информации смотрите раздел «Наборы».

Инструменты и оборудование, например кусачки или мультиметр, — это те вещи, которые будут нужны вам постоянно. Расходные материалы, такие как провода и припой, будут постепенно тратиться при изготовлении различных устройств, но рекомендованного количества должно быть достаточно для всех экспериментов книги. Комплектующие будут указаны в конкретных разделах и понадобятся при изготовлении описанных там устройств.

Краткий обзор инструментов и оборудования начнем с мультиметра, поскольку я считаю его самым нужным прибором. Он покажет вам, какова величина напряжения между двумя точками схемы, или какой ток проходит через цепь. Он поможет вам найти ошибку при монтаже компонентов, а также определить электрическое сопротивление резистора или емкость конденсатора.

Если вы пока еще новичок в электронике, сказанное может вам показаться непонятным, а мультиметр — сложным и трудным в использовании. Однако это не так. Мультиметр облегчает процесс исследования, поскольку показывает то, что вы не можете увидеть своими глазами.

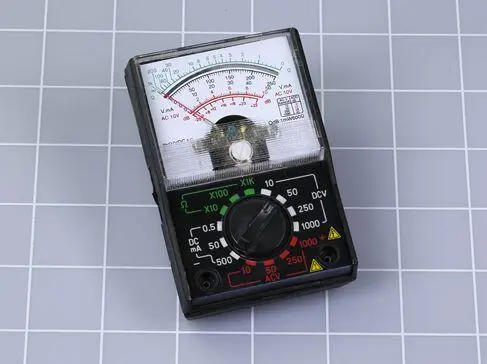

Прежде чем я объясню, какой измерительный прибор лучше выбрать, скажу, чего не следует приобретать. Не стоит покупать старомодный мультиметр со стрелочным индикатором, изображенный на рис. 1.1. Это аналоговый прибор.

Для экспериментов вам потребуется цифровой мультиметр с индикатором, отображающим значение в виде набора цифр. Чтобы дать представление о существующих приборах такого типа, я приведу четыре примера.

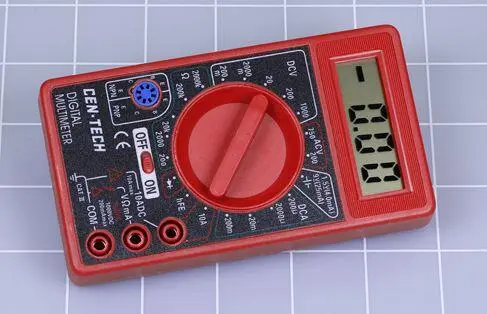

На рис. 1.2 изображен самый дешевый мультиметр, который мне повстречался. Этот измерительный прибор стоит меньше, чем роман в мягкой обложке или шесть банок содовой. Он не способен измерить слишком большое сопротивление или очень малое напряжение, его точность низкая и он не измеряет емкость вообще. Тем не менее, если ваш бюджет очень ограничен, даже такой простейший мультиметр подойдет для экспериментов, описанных в этой книге.

Прибор, изображенный на рис. 1.3, обеспечивает большую точность и имеет больше возможностей. Этот мультиметр или аналогичный ему подойдет для тех, кто приступает к более основательному изучению электроники.

Прибор, показанный на рис. 1.4, более дорогой, но и более качественный. Эта конкретная модель была снята с производства, но вы можете найти множество подобных ей. Стоимость таких мультиметров в 2-3 раза выше, чем моделей, типа изображенных на рис. 1.3. Extech — известная компания, которая старается поддерживать свои стандарты, невзирая на снижение цен конкурентами.
