Операционный усилитель работает в режиме автоматической регулировки усиления, что позволяет максимально усиливать полезный сигнал, не допуская самовозбуждения. Делитель на R2, R3 обеспечивает заданный режим по постоянному току, резистор R6 регулирует оптимальный уровень усиленного сигнала. Его придется незначительно скорректировать при изменении напряжения питания относительно указанного на схеме. Собственно, на этом вся регулировка и заканчивается. При исправных элементах и правильном монтаже устройство работает сразу.

Схема успешно работает в качестве устройства контроля и поиска скрытой электрической проводки и телефонных проводов. При помещении катушки рядом с проводами телефонной линии можно контролировать ее состояние. На вход ОУ (вместо микрофона В1) в этом случае можно подключить катушку на ферромагнитном сердечнике типа НМ1500 диаметром 6–8 мм с намотанными внавал 400 витками провода 0,1–0,15 мм. Одним концом к общему проводу, другим к отрицательному выводу конденсатора С1, резистор R3 в этом случае надо исключить.

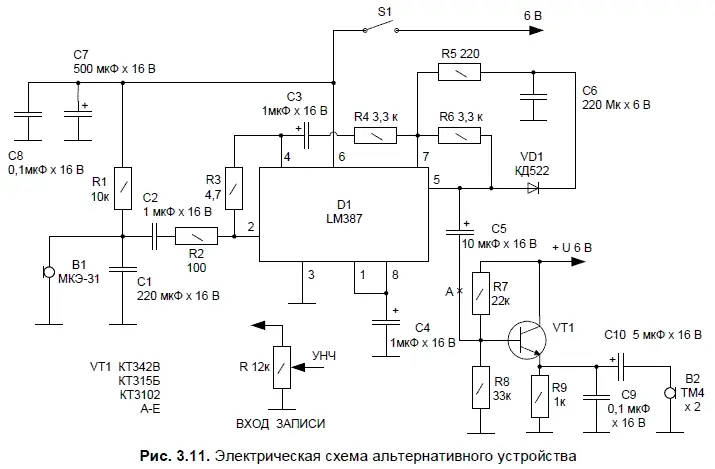

На рис. 3.11 показана схема, предназначенная для работы с наушниками и электретным микрофоном.

Устройство собрано на однотипных операционных усилителях микросхемы LM387. По сравнению с описанным ранее устройством, такая разработка еще более эффективна по степени усиления слабого входного сигнала и может без доработок использоваться в качестве слухового аппарата и подслушивающего устройства. Отличительным свойством данного устройства является акустическая помехоустойчивость — не восприимчивость к сигналам фона переменного напряжения, которые излучают расположенные вдоль стен квартир электрические сетевые провода. В схеме не предусмотрена ручная регулировка усиления, т. к. с указанными номиналами элементов устройство надежно работает в оптимальном режиме.

Настройка усилителя не нужна.

При необходимости к выходу микрофонного усилителя можно подключать звукозаписывающий аппарат (магнитофон) и более мощный усилитель. Место подключения — точка А.

В качестве микрофона В1 использован электретный микрофон типа МКЭ-31, в качестве наушников — телефонные капсюли ТМ-4, ТМ-2М или аналогичные с суммарным сопротивлением не менее 80 Ом. Стабилизированное напряжение питания схемы от 5 до 9 В. Наилучшие результаты получены при питании от 4-пальчиковых батареек по 1,5 В. Потребление тока в активном режиме 12 мА. Конденсаторы-фильтры по питанию С7 и С8 устанавливаются непосредственно у выводов микросхемы. Для устранения эффекта акустического самовозбуждения усилителя наушники следует на гибком проводе удалить от микрофона и общей схемы. В случае применения устройства для подслушивания — наоборот, вынести на гибких (экранированных) проводах не более 1 м электретный микрофон в сторону источника слабого звука, предварительно обернув В1 картонным или металлическим рупором для улавливания, фокусировки и концентрации звуковых колебаний.

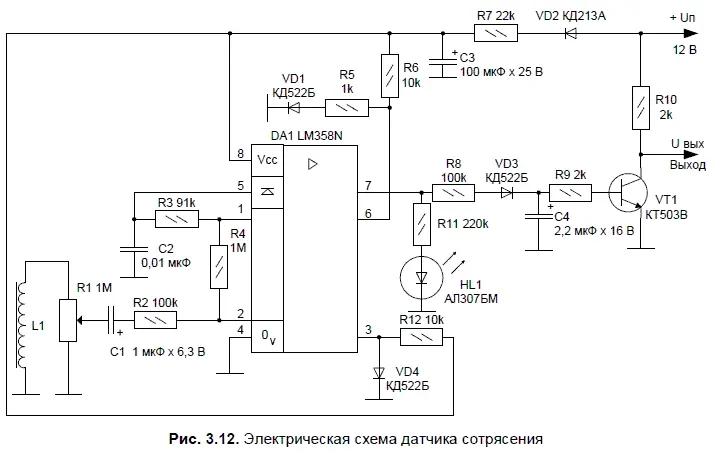

Среди многочисленных датчиков состояния встречаются всевозможные приборы, поражающие подчас своими конструктивными особенностями. Однако при разработке датчиков учитываются, как правило, более прозаические параметры, такие как компактность, высокая чувствительность, надежность (большое время наработки до отказа), минимальное наличие механических частей, универсальность в применении, работа в широком диапазоне температур и напряжения питания, отсутствие помех для других узлов устройства, минимальное потребление тока и др. Еще одна электрическая схема из серии датчиков воздействия — устройство датчика сотрясения — представлена на рис. 3.12.

Ее особенность в необычном включении микросхемы-компаратора DA1 во взаимодействии с индуктивным датчиком L1. Катушка L1 намотана на круглом пластмассовом каркасе диаметром 8 мм (от резонансных катушек радиоприемника ВЭФ-202 или аналогичных) проводом ПЭЛ-1 диаметром 0,6 мм внавал и содержит 150 витков. Ферритовый сердечник из каркаса не вынимается и перед первым включением схемы располагается по середине свободного хода внутри каркаса. Напротив катушки L1 на расстоянии 1…2 мм располагают кусочек феррита круглой или прямоугольной формы размерами 4^9 мм на специальных подвесках из эластичной резины так, чтобы феррит при сотрясении вибрировал на свободном расстоянии до каркаса катушки L1.
