Выходной ток транзистора VT2 позволяет управлять маломощным электромагнитным реле с рабочим напряжением 5 В и током срабатывания 15…20 мА.

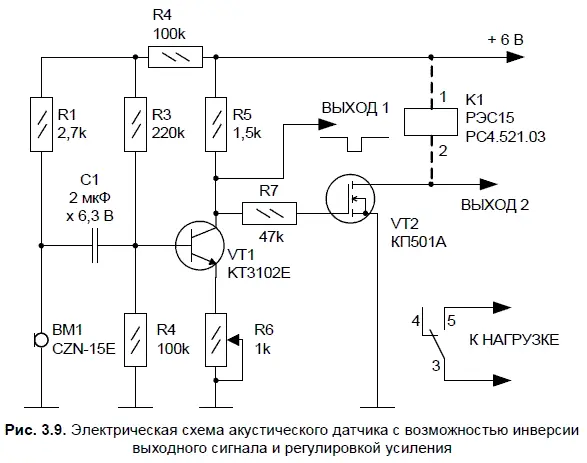

Расширенная схема акустического датчика показана на рис. 3.9. В отличие от предыдущей схемы она отличается дополнительными возможностями регулировки усиления и инверсии выходного сигнала.
3.5.3. Расширенная схема акустического датчика
Регулировка усиления слабых сигналов с микрофона ВМ1 осуществляется переменным резистором R6 (см. рис. 3.9). Чем меньше сопротивление данного резистора, тем больше усиление транзисторного каскада на транзисторе VT1. При длительной практике эксплуатации рекомендуемого узла удалось установить, что при сопротивлении резистора R6 равным нулю возможно самовозбуждение каскада. Чтобы его избежать, последовательно с R6 включают еще один ограничительный резистор сопротивлением 100–200 Ом.
На схеме показаны два выхода, с которых снимается управляющий сигнал для последующих схем и оконечных электронных узлов. С точки «ВЫХОД 1» снимают управляющий сигнал с отрицательным фронтом (который появляется при звуковом воздействии на микрофон ВМ1). С точки «ВЫ1ХОД 2» соответственно инверсный сигнал (с положительным фронтом).
Благодаря применению в качестве оконечного токового усилителя полевого транзистора КП501А (VT2) устройство снижает потребление тока (относительно предыдущей схемы), а также имеет возможность управления более мощной нагрузкой, например, исполнительным реле с током включения до 200 мА. Этот транзистор можно заменить на КП501 с любым буквенным индексом, а также на более мощный полевой транзистор соответствующей конфигурации.
Эти простые конструкции в налаживании не нуждаются. Все они испытаны при питании от одного и того же стабилизированного источника с напряжением 6 В. Потребляемый ток конструкции (без учета тока потребления реле) не превышает 15 мА.
Все элементы конструкций, о которых не сказано особо, надлежит использовать тех же типов, которые описаны для схемы на рис. 3.7.
3.6. Эффективные микрофонные датчики-усилители
Людям со слабым слухом будут полезны две электрические схемы, рассматриваемые далее. Если у вас есть родные или просто знакомые люди, которые в силу обстоятельств плохо слышат, помогите им, собрав одно из предлагаемых устройств. Схемы чувствительных усилителей слабых звуковых сигналов мне приходилось встречать в публикациях, кроме того, отечественная промышленность выпускает эффективные слуховые аппараты для инвалидов, однако стоимость их достаточно высока. Схемы, показанные на рис. 3.10 и рис. 3.11, имеют низкую себестоимость элементов. Они не требуют настройки, просты и надежны в эксплуатации и весьма доступны для повторения даже начинающим радиолюбителям.
3.6.1. Особенности и принцип работы устройства

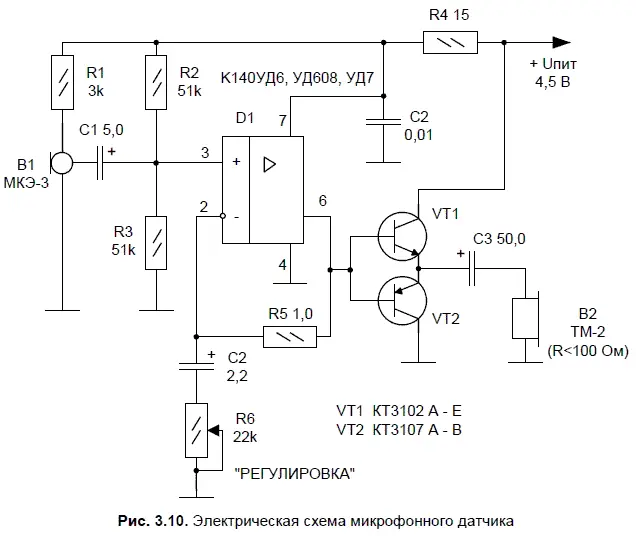

Рассмотрим устройство, показанное на рис. 3.10.
Ток, потребляемый схемой от источника питания в рабочем режиме, при использовании указанных на схеме номиналов элементов — 10 мА. Выходной каскад на комплементарной паре транзисторов обеспечивает большой коэффициент усиления по току. Устройство сохраняет работоспособность при понижении напряжения питания до 3 В и может практически эксплуатироваться в таком режиме минимального питания с двумя пальчиковыми батарейками. Тогда ток, потребляемый схемой, еще более сократится, а резистор R4 следует вовсе исключить из схемы. Верхний предел напряжения питания, при котором усилитель работает без перегрузок +12 В, в этом случае сопротивление резистора R4 следует увеличить до 330–360 Ом.
Эффективная чувствительность устройства определяющим образом зависит от чувствительности микрофона и режима работы самого усилителя. Микрофон в схеме применен электретный (конденсаторный), какие стоят в современных телефонных аппаратах и старых магнитофонах. Хорошие результаты получаются при использовании в качестве микрофона В1 микрофона типа МКЭ-84, кроме того, можно применять и МКЭ-3. Возможно имеет смысл попробовать и другие типы электретных микрофонов, тогда, наверное, удастся найти наиболее эффективный вариант.
Эта схема обеспечивает громкую надежную речь в наушнике на расстоянии 7–8 м (при максимальном усилении и минимальном питании). В качестве наушника применен капсюль-наушник ТМ-4, подойдет и ТМ-2М. Можно использовать ДЭМШ, но его неудобно вставлять в ухо, или другие любые динамические наушники с эквивалентным сопротивлением от 100 Ом.
