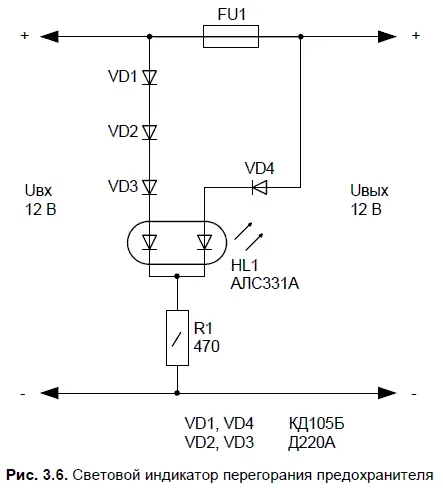

Еще одна схема индикаторов перегрузки представлена на рис. 3.6.

В тех конструкциях, где установлен плавкий (или иной, например, самовосстанавливающийся) предохранитель, часто требуется визуально контролировать их работу. Простая разработка, схема которой показана на рис. 3.6, позволяет это сделать. Здесь применен двухцветный светодиод с общим катодом и соответственно тремя выводами. Кто на практике испытывал эти диоды с одним общим выводом, знают, что они функционируют несколько иначе, чем ожидается. Шаблон мышления в том, что казалось бы, зеленый и красный цвета будут появляться у светодиода в общем корпусе соответственно при приложении (в нужной полярности) напряжения к соответственным выводам R или G. Однако, это не совсем так.

Пока предохранитель FU1 исправен, к обоим анодам светодиода HL1 приложено напряжение. Порог свечения корректируется сопротивлением резистора R1. Если предохранитель обрывает цепь питания нагрузки, то зеленый светодиод гаснет, а красный остается светить (если напряжения питания совсем не пропало). Поскольку допустимое обратное напряжение для светодиодов мало и ограничено, то для указанной конструкции в схему введены диоды с разными электрическими характеристиками VD1—VD4. То, что к зеленому светодиоду последовательно включен только один диод, а к красному три, объясняется особенностями светодиода АЛС331А, замеченными на практике. При экспериментах оказалось, что порог напряжения включения красного светодиода меньше, чем у зеленого. Чтобы уравновесить эту разницу (заметную только на практике), количество диодов неодинаково.

При перегорании предохранителя к зеленому светодиоду (G) прикладывается напряжение в обратной полярности.

Номиналы элементов в схеме даны для контроля напряжения в цепи 12 В. Вместо светодиода АЛС331А допустимо применять другие аналогичные приборы, например, КИПД18В-М, L239EGW.

Среди радиолюбительских конструкций встречаются простые устройства, собранные по разным схемам. Их отличает набор элементов, уровень усиления и чувствительность к акустическим колебаниям. На основе чувствительных акустических устройств — датчиков, управляющих различными устройствами нагрузки, можно создавать автоматические устройства. Большое (определяющее) значение в этом случае имеет чувствительность и возможность ее регулировки. Одним из таких устройств, реагирующим на малейший шум и даже ветерок (об этом далее), является рассматриваемое устройство чувствительного акустического датчика с задержкой выключения.

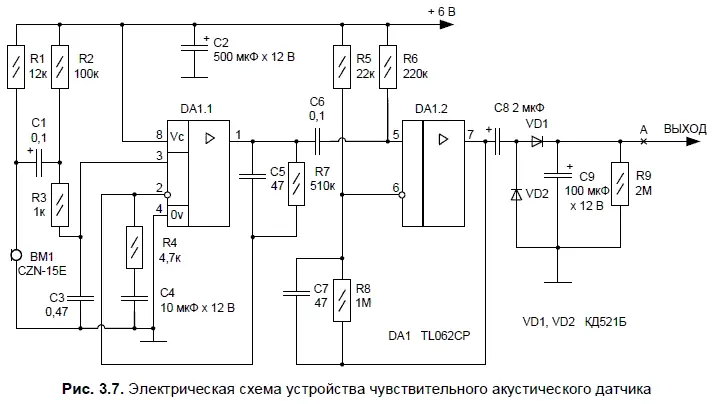

Электрическая схема устройства представлена на рис. 3.7.

Усилитель слабых звуковых сигналов выполнен на высокочувствительном микрофонном усилителе DA1. Чувствительность микросхемы операционного усилителя (далее ОУ) такова, что он воспринимает входной сигнал амплитудой 1 мВ. Корректировкой сопротивления резистора R7 чувствительность усилителя можно изменять в широких пределах. Суммарный коэффициент усиления при указанных на схеме номиналах элементов составляет более 3000 и может быть еще более увеличен с помощью увеличения сопротивления резистора R7 и емкости конденсаторов С5 до 1000 пФ. Эти конденсаторы компенсационной цепочки введены в схему для устранения возможного самовозбуждения на высоких частотах усилителя при максимальном режиме усиления. Для увеличения общего коэффициента усиления также рекомендуется увеличить емкость разделительных конденсаторов С6 и С8 до 2 мкФ и 50 мкФ соответственно.

Соответственно при уменьшении сопротивления резистора R7 до 50 кОм (в 10 раз) чувствительность ОУ уменьшится так, что устройство будет реагировать только на голос человека (хлопок в ладоши или другой громкий звук) на расстоянии до 1 м от микрофона ВМ1.

Усиленный сигнал переменного напряжения с выхода ОУ DA1.1 через разделительный конденсатор C8 поступает на выпрямитель, реализованный на диодах VD1 и VD2. Выпрямленное напряжение сглаживается оксидным конденсатором С9 и шунтируется резистором R9. Цепь С9R9 одновременно является узлом задержки. Когда в точке А (на выходе схемы) появится высокий уровень напряжения (амплитудой 3,6…3,8 В), заряжающий конденсатор С9, этот уровень будет присутствовать в точке А не менее чем 4 мин. Высокий уровень в точке А является управляющим по отношению к исполнительному узлу (на схеме не показан), соответственно управляющему любой электронной нагрузкой, например, лампой накаливания в сети 220 В, установленной на лестничной клетке. В этом случае устройство будет полезно, как автомат-включатель освещения при приближении жильцов к микрофону ВМ1. Когда вблизи электретного микрофона наступит тишина, по истечении выдержки 4 мин, лампа освещения автоматически погаснет до следующего акустического воздействия на микрофон. Если шум вокруг ВМ1 сохранится во время отсчета времени после первоначального звукового воздействия, то выдержка времени соответственно увеличится и лампа освещения будет гореть до тех пор, пока шум не прекратится плюс еще 4 мин.
