Если задержка выключения не нужна, то ее можно отключить. Для этого управляющий сигнал берут напрямую с вывода 7 микросхемы DA1.

Есть и еще одна интересная особенность усилителя сигналов на микросхеме DA1. Если изменить (увеличить емкость) номиналы элементов в цепи обратной связи (конденсаторы С5, С7 и разделительные конденсаторы С6, С8 — об этом написано выше), чувствительность устройства оказывается такова, что управляющий выходной сигнал появится на выводе 7 элемента DA1.2 не после звукового воздействия на микрофон, а даже при слабом ветерке, потоке воздуха, направленного на микрофон ВМ1 с расстояния 0,5–1 м. Для получения такого эффекта потребуется полностью изолировать помещение от посторонних звуков (что в больших городах сделать в бытовых условиях средней квартиры почти невозможно, ибо уровень шума с улицы превышает все мыслимые пределы). Этот авторский эксперимент проводился ночью, поэтому в связи с вышеизложенным можно рекомендовать данную разработку тем радиолюбителям, кто сможет найти для нее другое рациональное применение (взяв за основу), например, для создания шумомера — устройства фиксирующего, измеряющего уровень шума и индицирующего превышение этого уровня. В больших городах, а также в производственных помещениях такой прибор сегодня оказывается весьма актуальным, ибо позволяет сберечь людям здоровье, нервы и, как следствие, продлить жизнь.

Кроме того, рекомендованную на рис. 3.7 электронную схему можно с успехом применить как составную часть других радиолюбительских конструкций, описанных в этой книге, в качестве высокочувствительного акустического узла.

Самым дорогим элементом в предлагаемой конструкции является микросхема DA1. Ее можно заменить близким по электрическим характеристикам ОУ TL072 или TL082. У них идентичное расположение выводов. Вторым по значимости в устройстве является пассивный электретный микрофон ВМ1. В отличие от активного микрофона, пассивный микрофон не имеет внутреннего усилителя и отдельного питания. Микрофон СZN-15E широко распространен в продаже и телефонных аппаратах различных марок и стоит недорого. Вместо него с не меньшим успехом можно применить отечественные электретные микрофоны МКЭ-332, МКЭ-333, МКЭ387, МКЭ-389. Оксидный конденсатор С2, например, типа К50-24 или К50-29 сглаживает пульсации напряжения источника питания. Остальные оксидные конденсаторы могут быть К50-29, К50-35. В качестве С9 надо использовать конденсатор с малым током утечки, например, К50-35, К53-1, К53-10 или аналогичные им.

Неполярные конденсаторы типа К10-17, КМ6 или аналогичные. Все постоянные резисторы типа МЛТ-0,125, МЛТ-0,25, МF-25 или аналогичные.

Конденсатор С9 своей емкостью определяет время задержки выключения оконечного узла.

Оконечный (исполнительный) узел подбирается таким, чтобы он реагировал на положительный фронт импульса в точке А. Примеров таких узлов в этой книге рассмотрено много.

Налаживание устройства заключается в подборе уровня чувствительности ОУ (корректировкой сопротивления резистора R7). Для этого во время настройки этот резистор лучше заменить подстроечным, например, СП3-29В — с линейной характеристикой изменения сопротивления, а затем, когда оптимальный уровень будет установлен, выпаять резистор из схемы, замерить омметром его сопротивление и установить вместо него постоянный соответствующего сопротивления.

Источник питания для устройства с понижающим трансформатором, стабилизированный. Напряжение для питания схемы в диапазоне 5–8 В.

Аналогичным по функциональности является устройство акустического датчика, электрическая схема которого представлена на рис. 3.8.

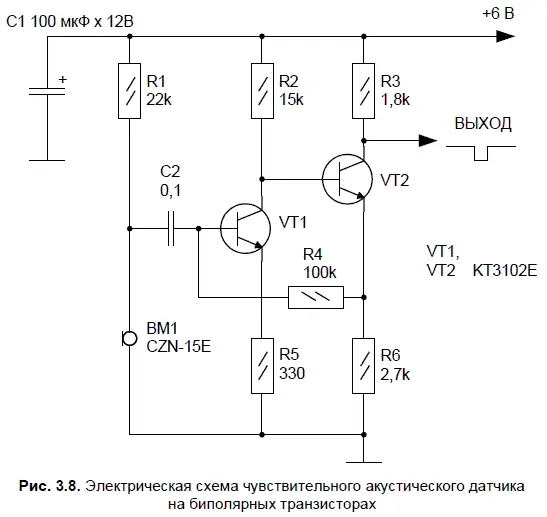

На рис. 3.8 представлено устройство усилителя слабых сигналов. Устройство реализовано на двух однотипных кремниевых транзисторах n-p-n проводимости, обладающих высоким коэффициентом усиления (80—100 по току). При звуковом воздействии на микрофон ВМ1 переменный сигнал поступает в базу транзистора VT1 и усиливается им. С коллектора транзистора VT2 снимается выходной сигнал, управляющий периферийными или исполнительными устройствами отрицательным фронтом.

Оксидный конденсатор С1 сглаживает пульсации напряжения источника питания. Резистор обратной связи R4 предохраняет усилитель слабых сигналов от самовозбуждения.
