Когда постоянное напряжение на пьезоэлектрическом капсюле со встроенным генератором НА1 окажется почти равным напряжению питания устройства, капсюль переходит в режим генерации колебаний звуковой частоты.

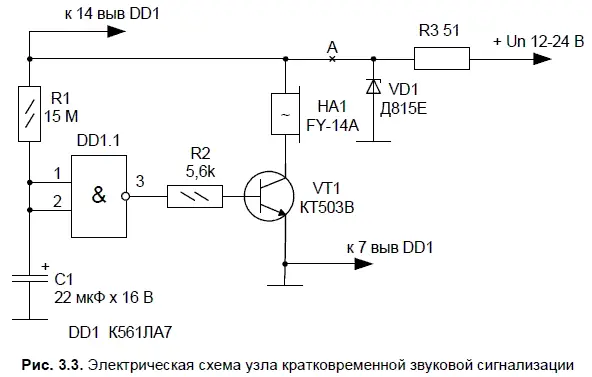

По мере заряда конденсатора С1 через резистор R1 и внутренний узел элемента DD1.1 происходит изменение состояния выхода микросхемы. Когда напряжение на обкладках конденсатора С1 достигнет уровня переключения микросхемы, она переключится и высокий уровень напряжения на выходе DD1.1 сменится низким. Транзистор VT1 закроется. Постоянное напряжение на пьезоэлектрическом капсюле со встроенным генератором НА1 окажется почти равным нулю, и капсюль перейдет в режим ожидания.

При указанных на схеме значениях элементов R1 и С1 задержка выключения звука составит около 3 сек. Ее можно увеличить, соответственно увеличив емкость конденсатора С1. В качестве конденсатора С1 лучше использовать оксидный типа К50-29, К50-35 или аналогичный с небольшим током утечки. В обратную сторону длительность временного интервала можно легко сократить, уменьшив сопротивление резистора R1. Если вместо него установить переменный резистор с линейной характеристикой, то получится устройство с регулируемой задержкой.

Функцию данного электронного узла можно поменять на обратную — т. е. сделать так, чтобы пьезоэлектрический капсюль НА1 молчал первые 3 сек после подачи на устройство питания, а затем все остальное время работал. Для этого оксидный конденсатор С1 и времязадающий резистор R1 следует поменять местами (с соблюдением полярности включения оксидного конденсатора — положительной обкладкой к «плюсу» питания). При этом средняя точка их подключения к выводам 1 и 2 элемента DD1.1 сохраняется. В таком варианте устройство без особых изменений можно применять для звукового сигнализатора открытой (сверх меры) дверцы холодильника. Кроме того, вариантов применения данного простого и надежного устройства бесконечно много и они ограничены только фантазией радиолюбителя.

Устройство в налаживании не нуждается. Элементы устройства закрепляют на монтажной плате. Корпус для устройства — любой подходящий.

Постоянные резисторы R1, R2 типа МЛТ-0,25. Пьезоэлектрический капсюль может быть любым, рассчитанным на напряжение 4…20 В постоянного тока, например, FMQ-2015D, FXP1212, KPI-4332-12.

Транзистор VT1 любой кремниевый, малой и средней мощности структуры n-p-n, например, КТ603, кТ608, КТ605, КТ801, КТ972, КТ940 с любым буквенным индексом. Источник питания — стабилизированный, обеспечивающий выходное напряжение 5…15 В — в этом диапазоне микросхема DA1 функционирует стабильно.

Элементы VD1 и R3 обеспечивают функцию защиты устройства от скачков питающего напряжения. Благодаря ограничительному резистору и стабилитрону, на данный узел можно «безболезненно» подавать постоянное напряжение до 24–26 В (что актуально при использовании устройства в цепях с питанием 24 В, например, в грузовых автомобилях некоторых марок).

Стабилитрон VD1 обеспечивает напряжение стабилизации в диапазоне 9-12 В. Его можно заменить на Д814А — Д814Д, BZX55, 1N4740A, 1N4742A или аналогичные.

Если такая защита не нужна, то элементы VD1 и R3 из схемы исключают, а напряжение питания подключают к точке А.

Ток потребления в активном режиме звукового сигнала с применением указанных на схеме элементов составляет 10–12 мА. Громкость звука достаточна настолько, что сигнал хорошо слышен в помещении на расстоянии до 10 м.

Превышение выходного тока в источниках питания свидетельствует об увеличении потребляемой мощности в устройстве нагрузки. Иногда потребляемый ток в нагрузке (из-за неисправности соединений или самого устройства нагрузки) может увеличиться вплоть до значения тока короткого замыкания (к/з), что неминуемо приведет к аварии (если источник питания не снабжен узлом защиты от перегрузки).

Последствия перегрузки могут оказаться более существенными и непоправимыми, если использовать источник питания без узла защиты (как сегодня часто делают радиолюбители, изготавливая простые источники и покупая недорогие адаптеры) — увеличится энергопотребление, выйдет из строя сетевой трансформатор, возможно возгорание отдельных элементов и неприятный запах.
