Элементы устройства компактно монтируются в пластмассовом корпусе и жестко прикрепляются к контролируемой поверхности. В этом может способствовать моментальный клей или липучка.

Возможности использования рекомендуемого датчика практически не ограничены. Он может являться прототипом датчика удара в автомобилях, работать в составе охранной сигнализации — тогда корпус датчика закрепляют на косяке (дверной коробке) или двери охраняемого помещения и в других аналогичных случаях, когда требуется простой, чувствительный и надежный узел контроля сотрясений и ударов.

Кажущаяся сложность в изготовлении датчика и катушки L1 не более чем миф. Практика испытаний устройства показала, что даже при удалении феррита от каркаса L1 на расстоянии до 5 мм датчик уверенно срабатывает от сотрясения и качения феррита вблизи катушки. Это достигается высокой чувствительностью компаратора на микросхеме LM358N. Кроме указанной на схеме микросхемы можно применить ее полные аналоги LM358, C358C, НА17358, а также полные аналоги этого популярного компаратора, выпускающиеся другими фирмами. Отечественные микросхемы аналоги компаратора К1401УД5А — К1401УД5Б, К544УД8А — К544УД8Б, КР1040УД1А, КФ1053УД2(А).

При применении микросхемы К544УД8А — К544УД8Б чувствительность узла несколько понизится и придется изменить при подключении выводы микросхемы. Кроме того, в качестве феррита (прямоугольной формы) можно использовать обыкновенный кусочек магнита.

Транзистор VT1 — любой из серии КТ503 или аналогичный. Выпрямительный диод VD2 заменяют на КД213, КД105, Д202 или аналогичные по электрическим характеристикам с любым буквенным индексом. Остальные диоды типа КД521, КД522, Д311, Д220 с любым буквенным индексом. Переменный резистор R1 типа СПО-1, СП3-30В, СП3-12В или подстроечный типа СП5-28В, СП3-1ВБ (оба многооборотные). Главное — при выборе типа этих резисторов в том, чтобы они имели линейную характеристику изменения сопротивления. При необходимости достижения узлом максимальной и нерегулируемой чувствительности данный резистор из схемы просто исключают, а средний вывод, показанный на схеме, соединяют с верхним (по схеме) выводом катушки L1. Ограничительный резистор R7 типа МЛТ-0,5. Все остальные постоянные резисторы типа МЛТ-0,25. Оксидные конденсаторы фирмы Hitano, ESP, их аналоги, или отечественные типа К50-29, К50-35.

Индикаторный светодиод типа L63SRC, КИПД14А, КИПД-36, L1503SRC–C, КИПД41Б1-М или другие аналогичные с током до 10 мА.

В случае замены резистора R10 на слаботочное электромагнитное реле, рекомендации к выбору последнего такие: FRS1 °C-03, TRU-12VDC-SB-SL, TTI TRD-9VDC-FB-CL, Relpol RM85-2011-35-1012, РЭС-22 (исполнение РФ.4.523.023-01) или аналогичное. При выборе реле следует учитывать ток и напряжение коммутации. Все указанные здесь типы реле коммутируют ток до 3 А при напряжении до 250 В.

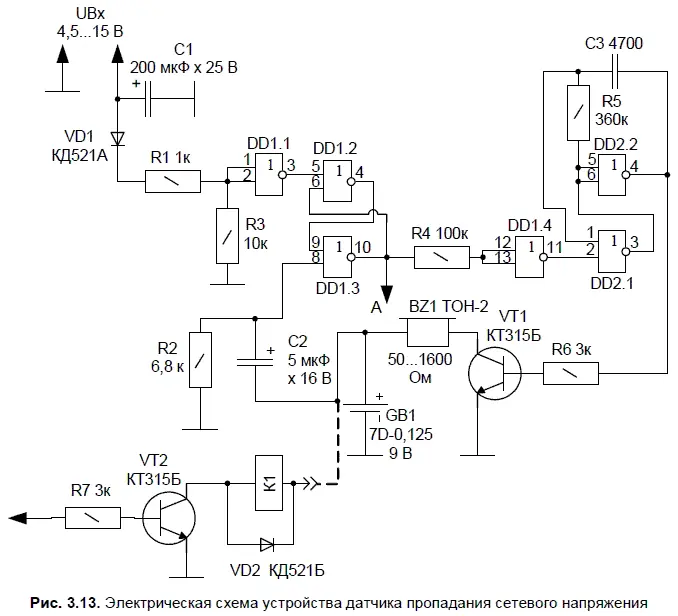

Рассмотрим простое в построении устройство датчика отключения электроэнергии со звуковым сигнализатором состояния, электрическая схема которого представлена на рис. 3.13.

Устройство предназначено для сигнализирования отсутствия (исчезновения) сетевого питания 220 В. Устройство актуально для сельской местности, где напряжение в осветительной сети иногда пропадает из-за природных условий (гроза, замыкание воздушной проводки, критические нагрузки электросети), но будет полезна и широкому кругу радиолюбителей, независимо от региона проживания. Данное устройство можно дополнить ключевым каскадом с исполнительным реле К1, тогда схема будет не только сигнализировать, но и включать контактами реле аварийное питание. В таком варианте элементы DD1.4, DD2.1, DD2.2 удаляются.

Постоянное напряжение, снимаемое с трансформаторного сетевого адаптера любой марки в пределах 15 В, сглаживается оксидным конденсатором С1 (К50-12), проходит через диод VD1 (КД521, КД522, Д220 с любым буквенным индексом), ограничительный резистор R1 и поступает на вход логического элемента DD1.1 (элемент «ИЛИ» с инверсией). Нормальное состояние на выходе этого инвертора — низкий уровень напряжения (логический «0»). На элементах DD1.2, DD1.3 реализована ячейка запоминания с двумя устойчивыми состояниями, т. е. иначе говоря триггер.

При появлении высокого уровня на выводе 5 DD1.2 (при исчезновении опорного напряжения и вх) такой же уровень будет присутствовать на выводе 10 элемента DD1.3 и сохранится здесь до снятия напряжения питания со всего электронного узла. Через ограничительный резистор R4 напряжение высокого уровня поступает на вход генератора импульсов. Цепочка С2К2 позволяет установить триггер в состояние ожидания (обнулить его) при смене аккумуляторной батареи GB1.
