Фотоаппараты такого класса, как Samsung Fino-800 и аналогичные, сегодня лежат без дела или потому, что они успешно заменены портативными цифровыми камерами (с хорошим разрешением и иными оптическими параметрами, иначе рассматриваемый Samsung попросту выиграет в конкуренции с цифровиком-мыльницей с разрешением менее 3 мегапикселов) или из-за неисправностей. Как мне удалось проверить на практике, пленочный Samsung отлично служит по назначению и позволяет получать негативы высокого качества, конкурентноспособные по сравнению с цифровой камерой Olimpus С-730, которая сменила пленочный Samsung в моей семье.

Если не бить такой фотоаппарат «оземь» и не использовать для подводной съемки, он претендует на высокое место по шкале надежности среди аналогичных. Но все же и у него есть недостатки, проявляющиеся со временем.

Недостатком, который удалось выявить за два-три года активной эксплуатации, является нечеткое срабатывание режима приближения-удаления (объекта экспонирования) при ручной регулировке экспозиции.

Выбрасывать Samsung Fino-800 жалко, дорого продать в связи с конкуренцией «цифровиков» невозможно. Остается одно — вдохнуть в него новую жизнь.

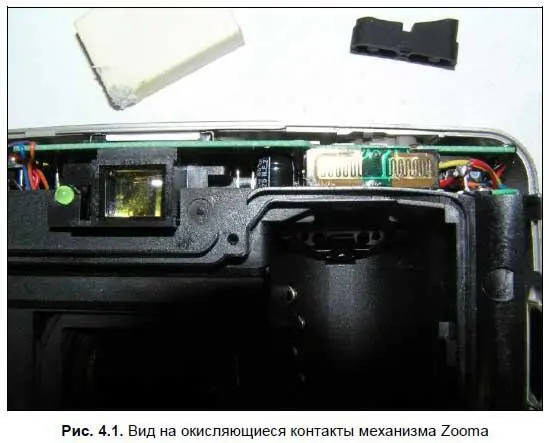

Для диагностики неисправности фотоаппарат потребовалось разобрать, сняв заднюю крышку, крепящуюся с помощью четырех винтов 2 мм. Оказалось, что контакты, на которые воздействует слой совмещенной гибкой прорезиненной кнопки, проводящий ток, окислились, что визуально характеризовалось зеленоватым налетом. Внешний вид контактов при снятой крышке фотоаппарата показан на рис. 4.1.

Локализация данной неисправности производится по классической схеме — контакты зачищаются стирательной резинкой, которую можно приобрести в любом магазине канцтоваров или взять «напрокат» у сынишки. После того как контакты заблестят на солнце, фотоаппарат можно собирать. После несложной реанимации этот фотоаппарат будет еще долго служить людям и радовать качественными фотографиями.

По аналогии с вариантом локализации рассмотренной неисправности можно восстановить и реанимировать «к полноценной жизни» и другие аналогичные портативные фотоаппараты.

Рабочее место радиолюбителя для эффективной работы требует чистоты, безопасности и комфорта. Одна из составляющих комфорта в работе состоит в пользовании удобными и надежными инструментами, важнейшим из которых является паяльник. В практике ремонта радиоаппаратуры и создании радиолюбительских конструкций нередки случаи, когда приходится подсвечивать участок монтажной (печатной) платы дополнительным источником света. Для этой цели удобно закрепить небольшой светильник на корпусе паяльника. При этом источник света должен быть небольшим, а его световой поток направленным на жало паяльника.

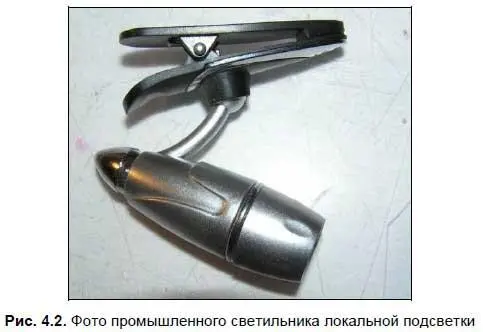

В литературе для радиолюбителей иногда описываются рацпредложения по установке дополнительного освещения с направленным потоком света на паяльное оборудование. Однако предлагаемый в настоящей книге метод отличается тем, что теперь не потребуется вносить никаких изменений ни в конструкцию паяльника (как это периодически предлагается другими авторами), ни затрачивать время на устройство освещения жала. Эти рекомендации легко осуществить на практике, благодаря тому, что портативные минисветильники для бытовых нужд уже появились в продаже. Один из таких светильников локальной подсветки представлен на фото рис. 4.2.

Основное отличие светильника от других экземпляров в его небольших габаритах и возможности поворота на 360°.

Клипса, расположенная в основании светильника, надежно закрепляет его на корпусе-ручке практически любого паяльника, в том числе и тех, что входят в комплект паяльной станции. Расположенная в торце светильника кнопка включения позволяет удобно включать и выключать световой поток движением только одного большого пальца правой руки, в которой обычно держат паяльник. Источником освещения служат три ультраярких светодиода типа L-793SRC-E бело-лунного цвета свечения (в некоторых моделях применяют светодиоды RS276-143); сведения получены из паспорта светильника. Светодиоды расположены в одном коллиматоре, что позволяет получить световой поток большой силы и кучности. Сила света только одного светодиода 2800 мкд (милликандел).
