Не подвергая сомнению необходимость сдачи в ремонт неисправного сканера, если он находится на гарантии, предлагаю читателям рассмотреть вопрос самостоятельного ремонта (вывода из «коматозного» состояния) сканера в том случае, когда срок гарантии закончился и с указанными ранее неисправностями (щелчками).

В этом случае действительно лучше купить новый сканер. Такого же мнения будут и продавцы-консультанты магазина, в который вы обратитесь, ведь примерный практически проверенный автором расклад по стоимости нового сканера и стоимости ремонта был рассмотрен ранее.

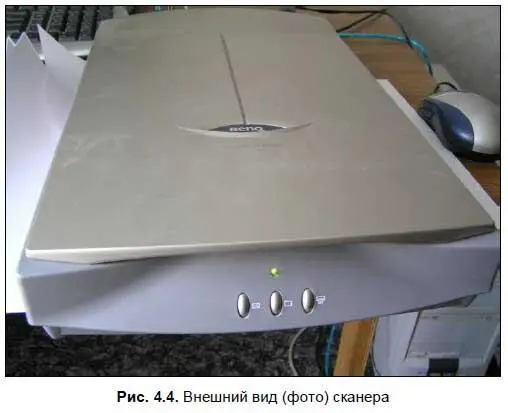

Наверняка, обычный пользователь ПК сегодня именно так и поступит. Но я пойму радиолюбителя, если он захочет самостоятельно реанимировать свой сканер. Внешний вид (фото) сканера Benq-5000UD представлен на рис. 4.4.

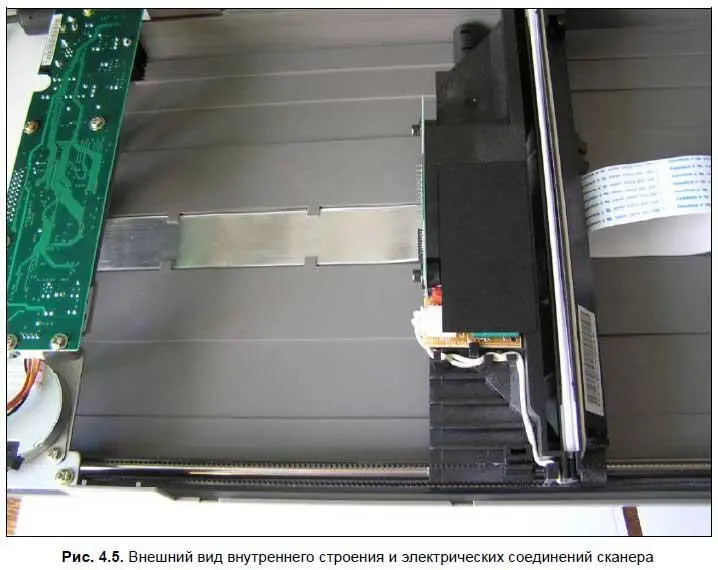

На практике для этого надо совсем немного. Корпус сканера аккуратно вскрывают с помощью отвертки, отгибая снизу корпуса сканера стопорные заглушки. Затем, сняв верхнюю крышку, добираются до самого «сердца» сканера. Этот вид иллюстрирует фото на рис. 4.5.

На рис. 4.5 хорошо видно, что резиновый ремень-дорожка с зубцами (расположенный внизу рисунка), перемещающий направляющую с лампой, находится не на штатном месте, а в середине пути от начальной до конечной точки перемещения. В этот момент при включении сканера будут слышны механические щелчки, длящиеся до тех пор, пока направляющая с лампой не передвинется вправо (по схеме) на штатное место.

Как могла сместиться дорожка и направляющая с лампой относительно штатного места в момент включения/выключения? Ответ на этот вопрос требует дополнительного исследования алгоритма работы устройства координатора положения направляющей головки (с лампой).

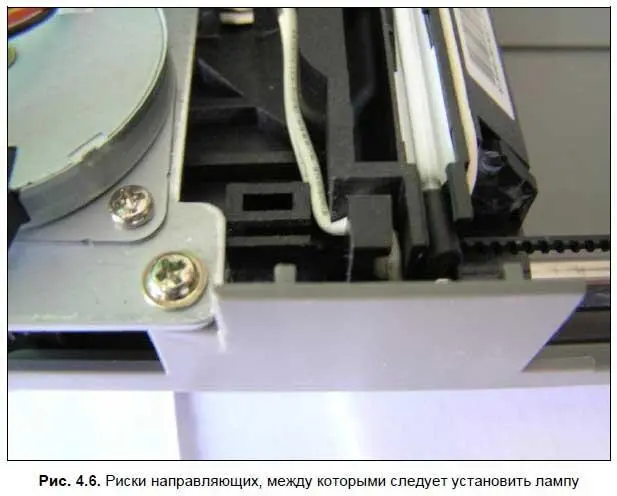

Реанимация сканера заключается в том, чтобы аккуратно снять с направляющих резиновый ремень-дорожку с зубчиками и переместить лампу в крайнее левое положение так, как это показано на рис. 4.6.

Лампа и ее направляющие должны быть установлены между рисками на корпусе сканера (серого цвета). В этом положении штатное место направляющих лампы. После установки резиновый привод-ремень одевают на направляющие.

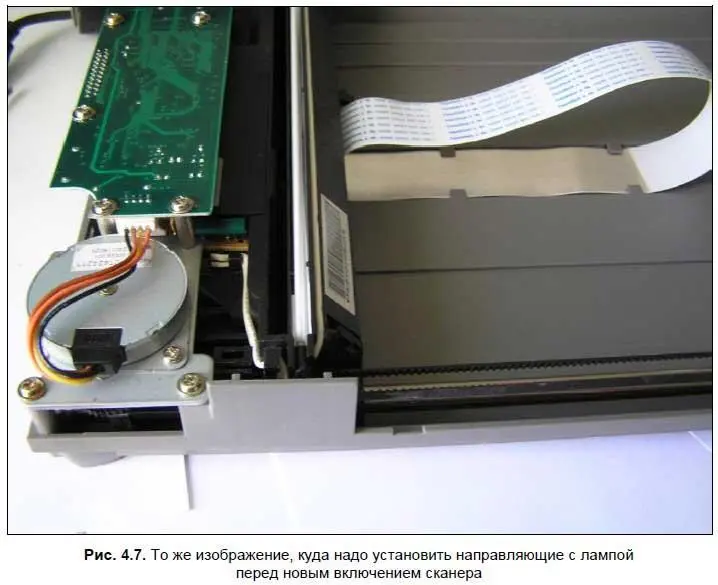

Другой ракурс изображения, имеющего тот же смысловой оттенок, показан на рис. 4.7.

Теперь, при включении (подачи питания на сканер) в первые 1…2 сек лампа будет двигаться вправо (согласно рис. 4.7), пока не упрется в нулевое положение, после этого с устройства координации положения лампы в ПК будет выдана команда готовности к сканированию и сканирование произойдет в штатном режиме.

Опытные продавцы-консультанты (относительно вопроса о сканерах Benq-5000UD) не устают утверждать, что это их «головная боль», с которой лучше мириться, чем ее же купировать и локализовать. Позвольте с ними не согласиться, тем более что локализация данной неисправности не займет у радиолюбителя много времени, не потребует специальных приборов для настройки и, разумеется, добавит «в личное дело радиолюбителя» бесценный практический опыт.

Еще одна «головная боль» для «ленивых» продавцов-консультантов в том, что они подчас неверно идентифицируют неисправность рассматриваемого сканера. Часто приходится слышать о том, что нейтрализовать рассмотренную ранее неисправность можно простым перемещением (несколько раз — туда-сюда) переключателя блокировки (транспортировки) сканера с изображением «замок» на его корпусе. Якобы, пощелкивание и в перспективе неисправность сканера зависит от этого.

В авторской практике подтверждения этому мнению не обнаружилось.
