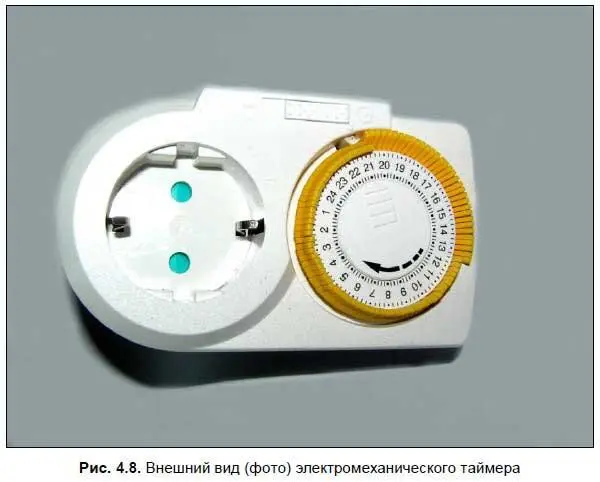

Среди многочисленных моделей механических таймеров особое внимание занимает модель BST-59549 производства Китай. Модель электромеханического таймера (далее ЭМТ) представлена на рис. 4.8.

Чем примечательна эта модель?

□ Своей функциональностью — таймер работает по заданному циклу постоянно. Иначе говоря, он будет включать и выключать нагрузку периодически каждый день бесконечно долго.

□ Механический таймер не зависит от наличия напряжения в осветительной сети. Таким образом, в отличие от цифровых (аналогичных по назначению устройств на микросхемах и с цифровой индикацией состояния), программируемых на конкретное время включения или выключения нагрузки, механический таймер продолжает отсчет времени (чуть сбившись по времени), если электроэнергию выключат, а затем снова включат. В таком случае разница по времени — это разница времени отсутствия электроэнергии, тогда как цифровой таймер вообще прекратит свой счет.

□ Этот таймер позволяет задавать любые интервалы выдержки времени в течение суток, кратные 15 минутам. Это программирование происходит вручную перемещением желтой фишки (соответствующего лепестка) в положение «вкл».

□ Мощность таймера позволяет управлять устройствами нагрузки в сети 220 В до 500 Вт.

□ На передней панели корпуса ЭМТ расположен выключатель для принудительного включения/отключения нагрузки.

□ ЭМТ работает в режиме реального времени, т. е. в устройстве есть возможность установить текущее время путем размещения времязадающего механизма (колеса) напротив стрелки. Таким образом, можно установить ЭМТ для включения практически любых бытовых приборов в заданном интервале времени.

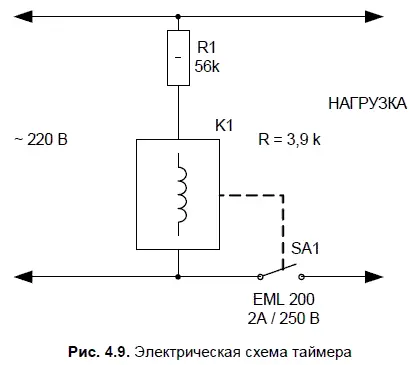

□ Части устройства таковы, что в нем практически нечему ломаться (выходить из строя), что подтверждает электрическая схема прибора, представленная на рис. 4.9.

□ Цена таймера (по Санкт-Петербургу) всего 150 руб.

При всех указанных параметрах данная модель ЭМТ, а вместе с ней и другие аналогичные способны работать в широком спектре услуг, будут полезны дома, в быту, на производстве и везде, где есть электроэнергия с напряжением 220 В и необходимость включения электроприборов на заданный интервал времени.

Использование ЭМТ можно пояснить двумя распространенными примерами:

□ Периодическое включение/выключение освещения (бытовых приборов, нагревателя, вентилятора), например, для того, чтобы показать, что кто-то есть дома, т. е. ввести в заблуждения квартирных воришек.

□ Периодическое включение света для аквариума. Известно, что некоторым рыбам необходимо строго дозированное освещение.

Кроме этого, бесконечно много примеров эффективного применения рассматриваемого типа ЭМТ, поэтому его можно справедливо назвать бытовым таймером.

При подключении ЭМТ к сети 220 В через ограничительный резистор R1 напряжение поступает на катушку К1 (имеющую сопротивление 3,9 кОм). С помощью системы шестеренок и приложенного к этой катушке напряжения (с помощью электромагнитной индукции) в устройстве возникают электромагнитные колебания, благодаря которым таймер ведет собственный счет времени. Конечно, точность хода «внутренних часов» ЭМТ отличается от часов-будильников, однако уход от реального времени во время месячных испытаний ЭМТ (в беспрерывном режиме 24 час) не превысил 10 мин (за 30 дней).

В реальности на корпусе таймера имеются флажки-метки желтого цвета. На рис. 4.8 они показаны серым цветом. Этими флажками устанавливают время включения нагрузки. Отогнутый флажок означает включение нагрузки на 15 мин. Соответственно два отогнутых флажка означают включение нагрузки на 30 мин, 5 флажков — на 1 час 15 мин и т. д. Если между отогнутыми флажками (установленными по часовой стрелке по кругу с метками времени) не будут встречаться нормально загнутые желтые флажки (в центр круга), то включение нагрузки осуществляется в непрерывном режиме в соответствии с запрограммированной флажками выдержке времени. Таким образом нормально отогнутый в центр круга установочный флажок означает выключенную нагрузку. Разобраться с таким «программированием» способен любой школьник.
