СУ «Буря»

количество бомбосбрасывателей 2

боекомплект глубинных бомб 12 х РБМ

Минное:

количество мин заграждений 22

Радиоэлектронное:

РАС обнаружении ВЦ и НЦ. «Рубка»

РАС навигационная «Дон-2»

средства РТР «Бизань-4Б»

пассивные средства РЭП

(количество ПУ х направляющих)ПК-16 (2 х 16 - 82-мм)

ГАС с подкильной антенной «Аргунь»

Пр. 1159 многоцелевого фрегата (СКР) был разработан в 1970 г. Зеленодольским ПКБ специально для экспортных поставок на базе противолодочного корабля пр. 159А. Всего по пр. 1159 построено шесть СКР, еще шесть -по пр. 1159Т (в тропическом исполнении для Алжира и Кубы) и два - по пр. 1159ТР (для Ливии). Дельфин в период с 12.03.76 по 02.91 входил в состав КЧФ СССР и использовался для подготовки экипажей строящихся на экспорт кораблей. После завершения экспортной программы в феврале 1990 г. его передали Болгарии. Корпус СКР гладкопалубный, с двойным дном на всем протяжении, стальной, с большим числом клепаных соединений. Он разделен водонепроницаемыми переборками на 13 отсеков. Надстройки выполнены из магниево-алюминиевых сплавов. Подкильная ГАС размещена в титановом каплеобразном обтекателе больших размеров, который ограничивает использование корабля на отмелях и в узкостях. Иа среднюю линию вала с ВФШ работает ГТД, а на бортовые с ВРШ - среднеоборотные ДД. Максимальный ход обеспечивается при работе ГТД и обоих ДД. Экономический ход обеспечивается дизелями. Электроэнергетическая система включает в себя один ДГ мощностью 200 кВт и два -по 300 кВт. Фрегат отличается хорошими мореходными качествами. Использование оружия возможно при волнении моря до 5 баллов. Для снижения разма-хов качки на корабле размещены успокоители качки. СКР в настоящее время морально устарел, особенно в отношении противолодочного вооружения.

Бразильские ВМС - являются наиболее мощными в Южной Америке. Реальных угроз с морского направления страна не имеет, но является сторонником усиления юрисдикции над 200-мильной экономической зоной, что в будущем может создать конфликтную ситуацию. Фрегаты являются наиболее многочисленными современными боеспособными кораблями. В мирное время они предназначены для несения патрульной службы и охраны экономической зоны, а в военное время могут эффективно решать задачу по эскортированию судов, из них могут формироваться ударные и противолодочные группы. Развитие экономики позволяет строить фрегаты на отечественных верфях, но при условии закупки вооружения для них за границей.

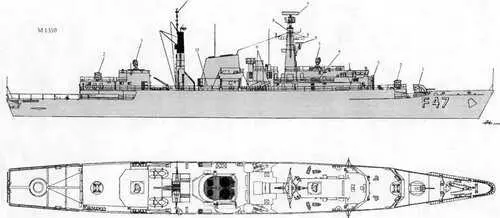

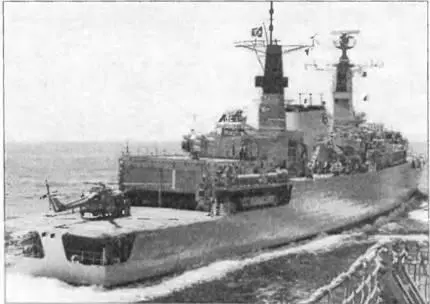

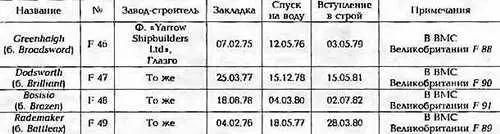

ФРЕГАТ GREENHALGH

ФРЕГАТ DODSWORTH

1. 57-мм АУ

2. ПУ ЗРК "Sea Wolf"

3. Пост приема-передачи грузов в море

4. ПУ 130-мм НУРС

5. АП РЛС тип 911

6. АП навигационной РЛС тип 1006

7. АП РЛС тип 967/968

8. АП системы тип 670

9. ПУ ПКРК "Exocet"

10. 324-мм ТА

11. АП системы Link YB

Водоизмещение, т:

стандартное. 3 500

полное 4 400

Главные размерения, м:

длина наибольшая (по КВЛ) 131,2 (125)

ширина наибольшая 14,8

осадка при полном водоизмещении 6

Главная энергетическая установка:

тип газотурбинная, с раздельной работой

форсажных и маршевых двигателей

количество х тип форсажных ГТД -

- суммарная мощность, л.с2 х ТМЗВ -50 000

количество х тип маршевых ГТД -

- суммарная мощность, л.с 2 х RM1C -9 900

количество гребных винтов 2 ВРШ

Скорость хода наибольшая, уз.30

Дальность плавания ходом 18 уз, мили 4 500

Экипаж, чел. (в том числе офицеров) 273 (30)

Вооружение:

Комплекс крылатых ракет:

тип комплекса «Exocet»

количество ПУ х направляющих (тип ПУ) 4 х 1 (КТ)

боекомплект.4 ПКР ММ 40 Block 2

Зенитный ракетный комплекс:

тип комплекса «Sea Wolf»

количество ПУ х направляющих 2x6

СУ. GWS 25 мод.4 с двумя РЛС типа 911

боекомплект.32 ЗУР

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x 1 -57/70 (Mk2 «Bofors»)

боекомплект 1200 выстрелов

количество АУ х стволов (тип АУ) 2 x 1 -40/70 («Bofors»)

боекомплект.4 200 выстрелов

Противолодочное:

количество ТА х труб (тип ТА). 2 х 3-324-мм (STWS Мк 2)

боекомплект 6 торпед «Stmgray»

Авиационное:

количество х тип вертолетов. 2 х «Super Lynx»
