(количество ПУ х направляющих)«Shield» (2 х 6- 102-мм)

ГАС с подкильной антенной. DSQS-21C

'* На Bairoso

Являются первыми кораблями данного класса, спроектированными в Бразилии. Работы велись при тесном сотрудничестве с германской фирмой «Marine Technik». Соответствующий контракт был подписан 1 октября 1981 г. В качестве прототипа выбрали фрегат типа Niteroi. Первую пар} кораблей заказали 15 февраля 1982 г., вторую -9 января 1986 г., третью -в середине 1986 г. Тогда же было принято решение о постройке в общей сложности 16 кораблей данного типа, которые в ВМС Бразилии классифицируются как корветы. Ввиду финансовых ограничений полная реализация этой программы поставлена под сомнение. Для повышения боевой эффективности фрегата зарезервировано место для ЗАК «Vulcan Phalanx». Barroso имеет увеличенные размеры корпуса, что позволило разместить на нем БИУС бразильского производства, расширить ВПП для более тяжелого, чем «Super Lynx», вертолета. Корпус стальной, сварной, с двойным дном на всем протяжении. Разделен водонепроницаемыми переборками на 13 отсеков. Междудонное пространство используется в качестве топливных и масляных цистерн. Кроме того, там находятся цистерны пресной воды. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Надстройки выполнены из легких сплавов. ГЭУ расположена в двух смежных отсеках. В носовом МО находится ГТД с зубчатой передачей, а в кормовом-оба ДД. Зубчатая передача состоит из трех редукторов, жестко закрепленных на фундаменте и соединенных между собой гибкими валами и пневматическими муфтами. Передача ГТУ двухступенчатая, у ДУ - одноступенчатая. Дизели подключаются к редуктору при помощи гидравлических и пневматических муфт.

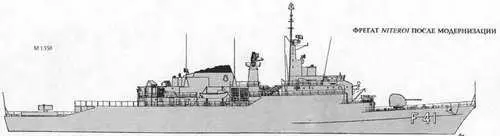

Тип Niteroi (пр. Мк 10)- 6 единиц

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное..3 200

полное.. 3 707

Главные размерения, м:

длина наибольшая 129,2

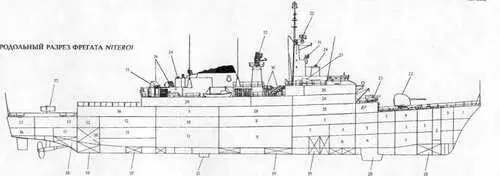

1 Шкиперские кладовые

2. Цепной ящик

3. Кубрики личного состава

4. Подбашенное отделение 114-мм АУ

5. Погреб 114-мм патронов 6 Помещения акустиков

7. Носовая электростанция

8. Помещения кондиционеров

9. Носовое машинное отделение (два ДД)

10. ПЭЖ и ЦП

11. Кормовое машинное отделение (ГТД, два ДД и редукторы)

12. Провиэионные кладовые

13. Кормовая электростанция

14. Помещения вспомогательных механизмов 15 Насосное отделение

16. Румпельное отделение

17. Отделение ГАС с ГПБА EDO 700Е (на Niteroi и Defensra)

18. Балластные цистерны

19. Топливные цистерны

20. Обтекатель ГАС EDO 610Е mod 1

21. Перо руля активного успокоителя качки

22. 114-мм АУ

23. РБУ "Bofors"

24. Колонки ОЭСУ EOS-400 KCS

25. 40-мм АУ

26. ГКП

27. Погреб РГБ

28. Каюты офицеров

29. Посты РЭВ и связи

30. ТПК ПКРК "Exocet"

31. АП РЛС RTN-30X

32. АП РЛС ТМ 1226

33. АП РЛС RAN 20S

34. ПУ НУРС системы "Shield"

35. 324-мм ТА

36. Столовая и камбуз

37. ПУ ЗРК Albatros"

ширина наибольшая 13,5

осадка наиболее выступающей частью5,5

Главная энергетическая установка:

тип.дизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с 2 х ТМЗВ -50880

количество х тип ДД -

- суммарная мощность, л.с.416V 956 ТВ91 - 15000

количество гребных винтов. 2 ВРШ

Скорость хода, уз:

наибольшая под ГТД. 27

наибольшая под ДД 22

Дальность плавания, мили:

ходом 28 уз 1300

ходом 19 уз под 4 дизелями. 4 200

ходом 17 уз под 2 дизелями. 5 300

Экипаж, чел. (в том числе офицеров) 117 (22)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Exocet»

количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)

боекомплект 4 ПКР ММ 40

Зенитные ракетные комплексы:

тип комплекса «Sea Cat» (до модернизации)

количество ПУ х направляющих (тип ПУ) 2x3 (Мк 13 мод.4)

боекомплект 60 ЗУР

СУМк 20

тип комплекса.«AJbatros» мод.7 (после модернизации)

количество ПУ х направляющих. 1 х 8

боекомплект8 х ЗУР «Aspide»

Противолодочный ракетный комплекс:

тип комплекса.«Ikara» (до модернизации)

боекомплект. 10 ПЛУР

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1x1 - 114/45 (Мк 8 «Vickers»)

или 2 х 1 - 114/45 (Мк 8 «Vickers» ")

боекомплект. 240 (480 '*) выстрелов
