Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

РАС УО 2-RTN 10Х,

после модернизации RTN ЗОХ

резервная ОЭСУ.EOS-400 FCS

количество АУ х стволов (тип АУ) 2 х 1 -40/70 (Мк 3 «Bofors»)

СУ.2 прицельные оптические колонки

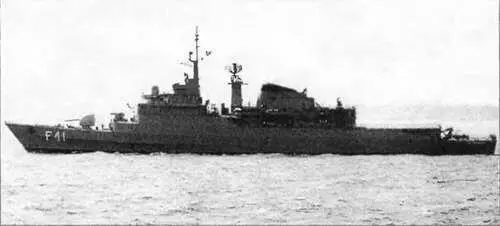

ФРЕГАТ DEFENSORA

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3 -324-мм (STWS-1)

боекомплект6 торпед Мк 46 мод.5

количество РБУ х стволов (тип РБУ) 1 х 2 -375-мм («Bofors»)

Авиационное:

количество х тип вертолетов 1 х «Super Lynx» SAH-11

оборудование ВПП светотехническое

тип ангара палубный

Радиоэлектронное:

БИУС CAAIS 400 с системой Link YB,

EDO 700 с системой Link YB:*

РАС обнаружения ВЦ и НЦ.AWS 2 (после модернизации RAN 20S)

РАС обнаружения НЦ ZW 06 (после модернизации ТМ 1226)

РАС навигационная типа 1007

средства РТР.«Cygnus В1»

активные средства РЭП SLQ-1 (после модернизации SDR-2/7)

пассивные средства РЭП

(количество ПУ х направляющих)«Shield» (2 х 6- 102-мм)

ГАС с подкильной антенной EDO 610Е Mod 1

ГАС с ГПБА. EDO 700Е 2*

'* На Liberal.

2* На Niteroi и Defensora.

Контракт на постройку фрегатов (пр. Мк 10) был подписан с фирмой «Vosper Thornycroft Ltd» 29 сентября 1970 г. В соответствии с ним в Великобритании построили четыре корабля и еще два -в Бразилии. Constituicao и Liberal изначально проектировались как многоцелевые, а остальные корабли -как многоцелевые фрегаты. Кроме того, было построено учебное судно Brasil, которое в настоящее время выведено из состава флота. С марта 1995 г. началась реализация программы модернизации фрегатов данного типа. Она предусматривает замену ЗРК на «Albatros», части РТВ на новое, более совершенное, а также 40-мм автоматов с ручным заряжанием и наведением на аналогичные, но с электроприводами. Кроме того, демонтируется ПЛУРК «Ikara». Рассматривается вопрос о замене ГАС. Завершение модернизации: Liberal-в апреле 2000 г., Independencia - в сентябре 2000 г., Defensora -в феврале 2001 г., Vniao, Niteroi и Constituicao - в 2001 г. Корпус стальной, сварной, с двойным дном на всем протяжении. Разделен водонепроницаемыми переборками на 15 отсеков. Междудонное пространство используется в качестве топливных и масляных цистерн. Кроме того, там находятся цистерны пресной воды. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Нижний ярус надстройки, занимающий всю ширину верхней палубы, изготовлен из стали, а второй и третий - из легких сплавов. ГЭУ расположена в двух смежных отсеках: в носовом МО-два ДД; в кормовом -ГТД, два ДД и редуктор. Впереди и позади МО находятся отсеки с ДГ (по два в каждом). Автономность 45 суток.

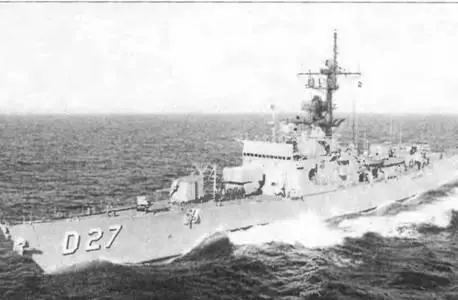

Водоизмещение, т:

стандартное 2 620

полное 3 560

Главные размерения, м:

длина наибольшая 126,3

ширина наибольшая. 13,5

осадка при полном водоизмещении 4,4

осадка наиболее выступающей частью.. 5,5

Главная энергетическая установка:

тип. КТУ

количество х тип ТЗА-

- суммарная мощность, л.с 1 х «Westinghouse» - 35 000

количество х тип главных котлов

(параметры пара). 2 х «Foster-Wheeler» (83,4 кг/см2; 510°С)

количество гребных винтов. 2 ВФШ

Скорость хода наибольшая, уз 27,5

Дальность плавания ходом 20 уз, мили 4 000

Экипаж, чел. (в том числе офицеров) 186 (18)

Вооружение:

Противолодочный ракетный комплекс:

тип комплекса ASROC

количество ПУ х направляющих (тип ПУ) 1x8 (Мк 112)

боекомплект 8 ПАУР, 16 ПАУР '*

Артиллерийский комплекс:

количество АУ х стволов (тип АУ) 2х 1- 127/38 (Мк 30)

боекомплект 340 выстрелов

СУ.Мк 56 GFCS с РЛС Мк 35

Противолодочное:

количество ТА х труб (тип ТА).4 х 1 - 324-мм (Мк 32 мод. 5)

боекомплект.14 торпед (Мк 46 мод.5)

СУ противолодочным оружием Мк 114 мод.8 Мк 114 мод 11 ''*

Авиоццонное:

количество х тип вертолетов. 1 х «Super Lynx» SAH-11

оборудование ВПП. светотехническое

тип ангара палубный

Радиоэлектронное:

комплексная система связи

и управленияSATCOM

РАС обнаружения ВЦ. SPS-40D

РАС обнаружения НЦ.SPS-10C

РАС навигационная. LN66

средства РТР. WLR-1, WLR-6

пассивные средства РЭП

(количество ПУ х направляющих). RBOC Мк 33 (2 х 6-112-мм)

ГАС с подкильной антенной.. SQS-26AXR 2*, SQS-26B '''*

система противоторпедной защиты.Т-Мк 6 «Fanfare»

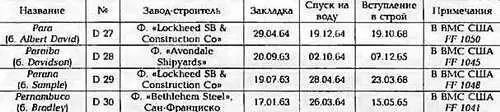

'* На Parana и Para -с системой автоматической перезарядки ПУ. 2

''* На Paraiba и Регnambuco

'''* На Parana и Para.

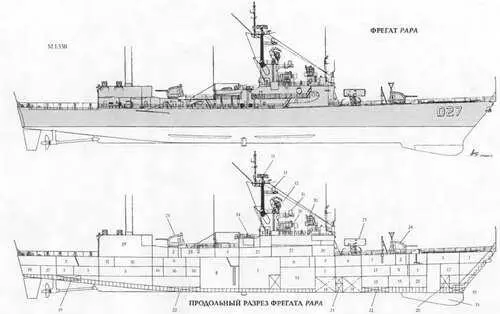

1 Провизионные кладовые
