Вооружение:

комплекс противокорабельных ракет

тип комплекса…«Harpoon»

количество ПУ х направляющих (тип ПУ). 2x4 (ТПК)

боекомплект.8 ПКР RGM-84D

Зенитные ракетные комплексы:

тип комплекса. «Standard SM 2»

количество ПУ х направляющих (тип ПУ) 2 х 16 (ВПУ Мк 41)

боекомплект. ЗУР RIM-66K, ESSM

СУ Мк 91 мод. 3

тип комплекса.RAM

количество ПУ х направляющих (тип ПУ) 2 х 21 (Мк 49)

боекомплект 42 ЗУР RIM-116А-1

\р(77иллер1шский комплекс:

количество АУ х стволов (тип АУ). 1 х 1 - 76/62 («ОТО Breda»)

количество АУ х стволов (тип АУ). 2 х 1 -20 мм («Rheinmetall»)

Противолодочное:

количество ТА х труб (тип ТА) 2 х 2 -324-мм (Мк 32 мод.9)

боекомплект. 8 торпед MU 90

Авиационное:

количество х тип вертолетов I х «Sed Lynx» (Mk 88)

оборудование ВПП.светотехническое с системой

принудительной посадки MBB-FHS

тип ангара. палубный

Радиоэлектронное

БИУС. SEWACO-FD с системами Link 11/16, SCOT IA SATCOM

РЛС обнаружения ВЦ SMART L

РЛС обнаружения ВЦ и НЦ, УОAPAR

РЛС обнаружения НЦ.,«Triton»

РЛС навигационная «Raypath»

ОЭСУ '. IRST

комплекс РЭБ DASA Fl 1800S-II

пассивные средства РЭП

(количество ПУ х направляющих).SRBOC Мк 36 (4 х 6 - 130-мм)

ГАС с подкильной антенной. DSQS 23BZ

В качестве прототипа взят up. 123, но с применением технологии «Stealth» и изменением состава радиотехнического вооружения. Проект разработан на основе концепции МЕКО. Корпус стальной, разделен на 8 отсеков. Предусмотрена установка низкочастотной активно-пассивной ГАС с ГПБА TASS 6-3 (LF TASS). Мореходность по использованию оружия и вертолетов 6 баллов. Радиус циркуляции 570 м. Автономность 21 сут. Конструктивная защита аналогична принятой на кораблях пр. 123. Запас на модернизацию 270 т. ЭЭУ состоит из 4 ДГ по 1000 кВт каждый. Предусматривается использование кораблей в качестве флагманских. Предусмотрены помещения для женщин-военнослужащих. Разработка проекта началась 27 января 1994 года после заключения соглашения между Германией, Нидерландами и Испанией о координации работ по созданию фрегатов национальных проектов (TFC-Trilateral Frigate Cooperation). В рамках этого соглашения были созданы пр. 124 (Германия), LFC (Нидерланды) и F 100 (Испания). При этом, согласованные решения приняли по 42 наименованиям образцов (систем) вооружения и оборудования. Контракт на постройку первых трех фрегатов подписан 12 июля 1996 г. с предложением на постройку четвертого корабля.

ФРЕГАТ SACHSEN

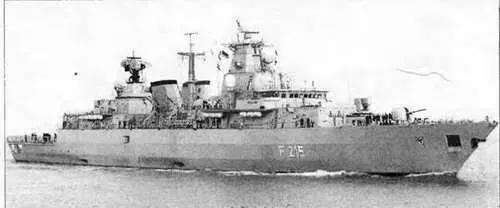

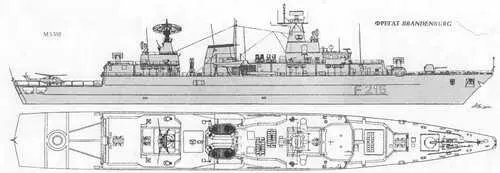

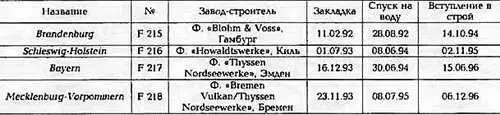

Водоизмещение, т:

стандартное.4 150

полное 4 720

Главные размерения, м:

длина наибольшая (по КВЛ). 138,9(126,9)

ширина наибольшая. 16,7

осадка при полном водоизмещении.4,4

Главная энергетическая установка:

тип.газотурбинная, с раздельной работой

форсажных и маршевых двигателей

количество х тип ГТД -

- суммарная мощность, л.с 2 х LM 2500 SA-ML -51 000

количество х тип АД -

- суммарная мощность, л.с. 2 х 20V 956 ТВ92 - 11 070

количество гребных винтов. 2 ВРШ

Скорость хода, уз:

наибольшая. 29

под дизелями. 18

Дальность плавания ходом 18 уз, мили 4000

Экипаж, чел.. 218

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса.. «Exocet»

количество ПУ х направляющих (тип ПУ). 2x2 (ТПК)

боекомплект.. 4 ПКР ММ 38

Зенитные ракетные комплексы:

тип комплекса. «NATO Sea Sparrow»

количество ПУ ‹направляющих (тип ПУ). 1 х 16 (ВПУ Мк 41 мод. 4)

боекомплект.. 16 ЗУР RIM-7M/P

СУ Мк 91 мод.З

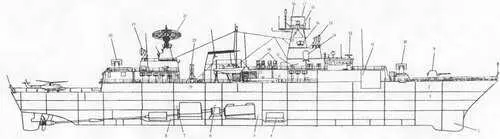

ПРОДОЛЬНЫЙ РАЗРЕЗ ФРЕГАТА BRANDENBURG

1. Обтекатель ГАС DSQS 23BZ

2. Подбашенное отделение 76-мм АУ

3. Погреб 76-мм патронов

4. Носовой отсек ДГ

5. Носовое машинное отделение (ГТД)

6. Редукторный отсек

7. Кормовое машинное отделение (ДД)

8. Кормовой отсек ДГ

9. 76-мм АУ

10. ПУ ЗРК RAM И. ВПУ Мк 41 мод. 3

12 АП навигационной РЛС "Raypath"

13. АП РЛС S T1R 180

14. АП системы SCOT 1А SATCOM 15 20-ммАУ

16. АП комплекса FL-1800S

17. SMART D

18. ТПК ПКРК "Exocel"

19. Отсек 324-чм ТА

20. Пост приема-передачи грузов в море

21. АП РЛС LW08

тип комплекса. RAM

количество ПУ х направляющих (тип ПУ)2 х 21 (Мк 49)

боекомплект42 ЗУР RIM-116A-1

Артиллерийские комплексы:
