Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

тип комплекса«Exocet»

количество ПУ х направляющих (тип ПУ) 2 х 2 (ТПК)

боекомплект 4 ПКР ММ 38

Зенитный ракетный комплекс:

тип комплекса к NATO Sea Sparrow»

количество ПУ х направляющих (тип ПУ). 1x8 (Мк 29)

боекомплект 8 ЗУР RIM-7P

СУ. Мк 91 мод.2

Артиллерийский комплекс:

количество АУ х стволов (тип АУ). 1 x1- 100/55 (Мод.1968-Н С ADAM)

боекомплект200 выстрелов

резервная ОЭСУ2 х «Panda» Mk 1

Прот иволодочное:

количество ТА х труб (тип ТА).2 х 1-533-мм (стационарные)

боекомплект.4 торпеды L56

количество РБУ х стволов (тип РБУ) 1 х 6-375-мм

боекомплект реактивных глубинных бомб.120 РГБ-60

Радиоэлектронное:

БИУС SEWACO IV с системой Link 11, SATCOM

РАС обнаружения ВЦ и НЦ. DA 05

СУ ЗРК и АУ WM 25

РАС навигационная ТМ 1645/9Х

средства РТР DR 2000

активные средства РЭП. AR-90Q

пассивные средства РЭП

(количество ПУ х направляющих). SRBOC Мк 36 (2 х 6 - 130-мм)

ГАС с подкильной антенной SOS-505A

система противоторпедной защиты SLQ-25

Первые фрегаты, полностью спроектированные и построенные в Бельгии. Корпус стальной, со смешанным набором, имеющий на большей части своей длины двойное дно. Междудонное пространство используется в качестве топливных танков. Система стабилизации состоит из активных неубирающихся успокоителей качки и скуловых килей. Первый ярус надстройки выполнен из стали, второй -из алюминиевых сплавов. Электроэнергией корабль обеспечивают два ДГ по 1000 кВт. Зоны постов управления кораблем и системами оружия защищены специальным герметичным контуром, в котором создается избыточное давление. Все внутренние помещения корабля разделены на два независимых контура. Специалисты ВМС Бельгии считают Wieligen удачным фрегатом, который полностью удовлетворяет всем предъявляемым к нему требованиям. Однако считают желательным разместить на нем вертолет и ЗАК.

Болгария входила в блок стран Варшавского договора. В составе ее флота в период с конца 50-х годов и до середины 90-х годов было несколько СКР советской постройки пр. 50 ".Главной задачей болгарского ВМФ яв-

" СКР-67 (Аръзки) находился в составе болгарского ВМФ с 13 июля 1957 г. по май 1985, СКР-53 [Смели)-с 15 октября 1958 г по октябрь 1988 г. и Кобчик [Бодри]-с ноября 1985 г по февраль 1994 г лялось обеспечение безопасности транспортных коммуникаций в Черном море и огневая поддержка армейских частей на южном фланге блока. После того как СКР пр. 50 морально и физически устарели, их заменили советским фрегатом пр. 1159. Сама Болгария не может строить корабли класса фрегат самостоятельно. В настоящее время руководство страны считает, что нет необходимости держать в составе флота корабли данного класса.

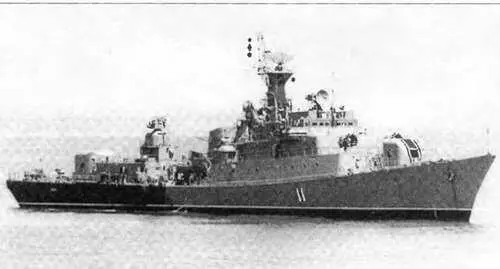

ФРЕГАТ СМЕЛИ

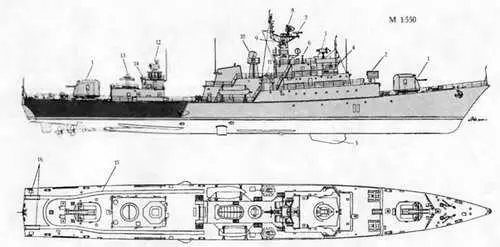

ФРЕГАТ СМЕЛИ (ПР. 1159)

1. 76-мм АУ АК-726

2. РБУ-6000

3. Обтекатель антенны ГАС МГ-322

4. 40-см прожектор

5. АП РЛС "Фуг-Б"

6. Визирная колонка

7. АП навигационной РЛС "Дон-2"

8. АП РЛС "Рубка"

9. АП станции ' Биэань-4Б"

10. АП РЛС Рысь"

11. 30-чм АУ АК-230

12. АП СУ ЗРК "Оса-М"

13. ПУ ЗРК "Оса-М"

14. ПУ НУРС ПК-16

15. Минные рельсы

16. Бомбосбрасыватели

Водоизмещение, т:

стандартное 1440

полное. 1600

Главные размерения, м:

длина наибольшая 96,4

ширина наибольшая. 12,55

осадка при полном водоизмещении.3,48

Главная энергетическая установка:

типдизель-газотурбинная,

с возможной совместной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с.1 х М-8В- 18 000

количество х тип ДД -

- суммарная мощность, л.с2 х В-68- 15 820

количество гребных винтов. 1 ВФШ + 2 ВРШ

Скорость хода наибольшая под ГТД уз. 30

Дальность плавания ходом 14 уз, мили 4 500

Экипаж, чел. ПО

Вооружение:

Зенитный ракетный комплекс:

тип комплекса «Оса-М»

количество ПУ х направляющих (тип ПУ). 1 х 2 (ЗИФ-122)

СУ.4Р-33

боекомплект20 ЗУР 9М-33

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 2 х 2-76/ 60 (АК-726)

СУ. «фут-Б»

боекомплект 1600 выстрелов

количество АУ х стволов-тип АУ. 2 х 2 - 30/65 АК-230

СУ. «Рысь»

боекомплект6 000 выстрелов

Противолодочное:

количество РБУ х стволов (тип РБУ) 2 х 12-213-мм (РБУ-6000)

боекомплект 120 РГБ-60
