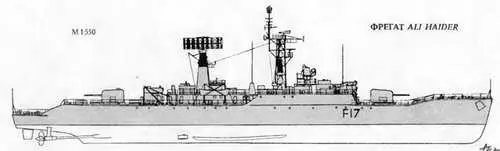

Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

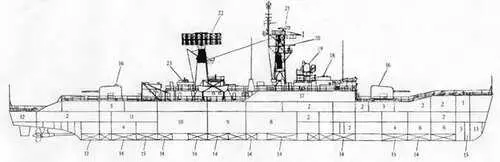

ПРОДОЛЬНЫЙ РАЗРЕЗ ФРЕГАТА ALI HAIDER

1. Провизионные кладовые

2. Кубрики личного состава

3. Подбашенные отделения 114-мм АУ

4. Погреб 114-мм патронов

5. Цепной ящик

6. Помещения акустиков

7. Выгородка гирокомпаса

8. Носовое машинное отделение (левый борт, главные дизели и главные редукторы)

9. Среднее машинное отделение (левый борт, главные дизели) 10 Кормовое машинное отделение (левый борт,

ДГ и кормовой опреснитель)

11. Центральный пост

12. Румпельное отделение

13. Балластные цистерны

14. Топливные цистерны

15 Цистерны пресной воды

16. 114-мм АУ

17 Каюты офицеров

18. Визирные посты

19. Пост Mk 6М с РЛС тип 275

20. АП навигационной РЛС тип 1007

21. Al 1 РЛС тип 993

22. АП РЛС тип 965

23. 40-мм АУ

Водоизмещение, т:

стандартное. 2300

полное 2420

Главные размерения, м:

длина наибольшая 103,6

ширина наибольшая 12,2

осадка при полном водоизмещении 4,7

Главная энергетическая установка:

типдизельная

количество х тип ДЛ -

- суммарная мощность, л.с. 8 х 8WS ASR 1 -12 380

количество гребных винтов 2 ВФШ

Скорость хода наибольшая, уз. 24

Дальность плавания, мили:

ходом 24 уз. 2 300

ходом 16 уз 7 500

Экипаж, чел. (в том числе офицеров).235(15)

Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ).2 х 2- 114/45 (Мк 6 «Vickers»)

СУ. МкбМс РЛС тип 275

боекомплект680 выстрелов

количество АУ х стволов (тип АУ) 1 х 2 - 40/60 (Мк 9 «Bofors»)

боекомплект 1200 выстрелов

Радиоэлектронное:

РЛС обнаружения ВЦ.тип 965

РЛС обнаружения НЦ тип 993

РЛС обнаружения ВЦ и НЦ. тип 992

РЛС навигационная.тип 978 и 1007

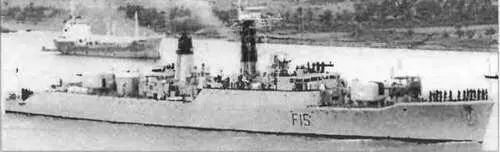

Относятся к фрегатам ПВО ВМС Великобритании типа Leopard (пр.41), строившихся по программе 1951 - 1955 гг. Оба корабля перед передачей прошли капитальный ремонт и модернизацию, связанную с установкой системы кондиционирования воздуха, переоборудованием системы хранения и подачи топлива для балластировки забортной водой. Кроме того, были демонтированы противолодочное вооружение и некоторые радиотехнические средства, взамен установлены новые навигационные приборы. Abu Bakr передан Бангладеш 16.07.78, a Alt Haider- 12.03.82. Корпус корабля стальной, с полубаком, двойным дном на всем протяжении и подзором в корме. Он разделен водонепроницаемыми переборками на 13 отсеков. Междудонное пространство используется в качестве цистерн для хранения топлива и масел. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Надстройки выполнены из магниево-алюминиевых сплавов. ГЭУ размещена в трех отсеках суммарной длинной 30,2 м. Установка каждого вала включает четыре дизеля (адмиралтейского ряда), которые работают через гидравлические муфты. ЭЭС состоит из ГТГ мощностью 500 кВт и ДГ мощностью 500 кВт. Предусмотрено дистанционное управление дизелями и редукторами из поста управления, а также из каждого МО. Запас топлива - 220 - 230 т. В настоящее время данные фрегаты используются в качестве патрульных или учебных кораблей и большой боевой ценности не имеют. В 2001 г. Ah Haider планируется вывести из состава ВМС, заменив его на более современный фрегат.

До войны в Персидском заливе ВМС Бахрейна выполняли исключительно полицейские функции и несли патрульную службу в экономической зоне Как показал опыт боевых действий и сохраняющаяся сложная обстановка в районе Персидского залива, им также необходимо обеспечивать безопасность торговых коммуникаций. Данное обстоятельство заставило приобрести у США фрегат, который участвует в эскортировании судов.

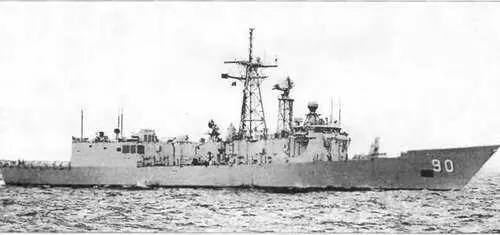

ФРЕГАТ SABHA

Водоизмещение, т:

стандартное 3 045

полное 3 638
