Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

Главные размерения, м:

длина наибольшая (по КВЛ). 135,64 (124,4)

ширина наибольшая. 13,7

осадка при полном водоизмещении 4,52

осадка наиболее выступающей частью..7,48

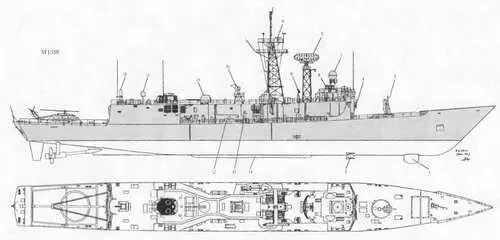

ФРЕГАТ SABHA

1. Обтекатель ГАС SQS-56

2. ПУ Мк 13 мод. 4

3. ВВВРК

4. Пост приема-погрузки ракетного боезапаса

5. АП РЛС Мк 92

6. АП системы SLQ-32 (V)2

7. АП РЛС SPS-49 (V)4 8 АП системы SATCOM

9. АП РЛС SPS-55

10. АП РЛС SPC-60

11. Пост приема-передачи грузов в море

12. 324-мм ТА

13. Вертикальный киль

14. 76-мм АУ

15. ПРН навигационной системы TACAN

16. ЗАК "Vulkan Phalanx"

Главная энергетическая установка:

типгазотурбинная (форсажная + маршевая)

количество х тип ГТД -

- суммарная мощность, л.с 2 х GE LM 2 500 - 41 000

количество гребных винтов.1 ВРШ

количество ВДРК -

- суммарная мощность, л.с. (МВт) 2-650 (490)

Скорость хода, уз:

наибольшая 29

под ВДРК.4

Дальность плавания ходом 20 уз, мили 4500

Экипаж, чел. (в том числе офицеров).. 206 (16)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса.«Harpoon»

Зенитный ракетный комплекс:

тип комплекса.«Standard SM-1»

количество ПУ х направляющих для ЗУР

и ПКР (тип ПУ). 1 х 1 (Мк 13 мод.4)

боекомплект40 ПКР RGM-84C и ЗУР RIM-66E

Артиллерийские комплексы:

количество АУ х стволов (тип АУ).. 1 х 1 -76/62 (Мк 75)

резервная ИК СУ..AMS Мк 12

боекомплект 450 выстрелов

количество АУ х стволов (тип АУ).1 х 1 - 20-мм (Мк 15 «Vulcan Phalanx»)

боекомплект 3 000 выстрелов

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3 -324-мм (Мк 32 мод.5)

боекомплект (с вертолетным).24 торпеды Мк 46 мод.5

СУ.Мк 309 мод. 1

Авиационное:

количество х тип вертолетов 1 х ВО-105

или 2 х «Seahawk» SH-60B системы LAMPS III

оборудование ВПП.светотехническое,

система принудительной посадки RAST

тип ангара.палубный

Радиоэлектронное:

БИУС NTDS с системой Link 11

РЛС обнаружения ВЦSPS-49 (V) 4

РЛС обнаружения НЦ и навигации.SPS-55

РЛС навигационная тип 975

система целеуказания.WDS Мк 13/2

СУ ПКР, ЗРК и 76-мм АУМк 92 мод. 2 с РЛС AN/SPG-60

комплекс РЭБSLO-32 (V) 2

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC Мк 36 (2 х б - 130-мм)

ГАС с подкильной антенной. SOS-56

система противоторпедной защиты.SLQ-25

Корабль был исключен из состава ВМС США 28 сентября 1996 г. Перед продажей фрегата ВМС Бахрейна с него демонтировали ГАС с ГПБА SQR-19, системами SATCOM и «Lynx III». Фрегат был передан Бахрейну 15 февраля 1997 г.

ВМС Бельгии в полной мере интегрированы в структуры NATO, участвуют во всех совместных учениях в составе Постоянного соединения ВМС NATO на Атлантике. Зоной ответственности считается Северное море. Исходя из этого Бельгия развивает свои ВМС и, в частности, построила четыре фрегата типа Wielingen.

Корабли данного класса предназначены для эскортирования судов в условиях Северной Атлантики, несения патрульной службы, охраны экономической зоны и рыболовных промыслов. В настоящее время их планируется заменить более совершенными и крупными многоцелевыми фрегатами с авиационным вооружением.

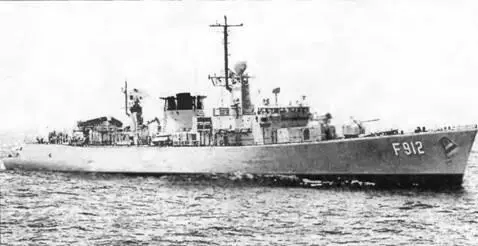

ФРЕГАТ WANDELAAR

Водоизмещение, т:

стандартное. 1940

полное 2 430

Главные размерения, м:

длина наибольшая 106,4

ширина наибольшая 12,3

осадка при полном водоизмещении..5,6

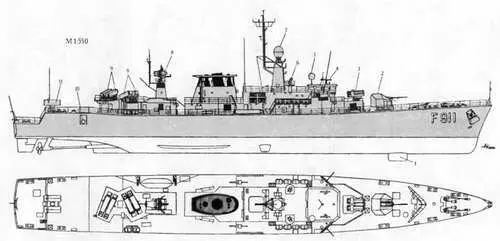

ФРЕГАТ WESTDIEP

1. Обтекатель SQS-505A

2. 100-мм АУ

3. 375-мм РБУ

4. АП навигационной РЛС ТМ 1645/9Х

5. АП навигационной системы TACAN

6. Колонка ОЭСУ "Panda" Mk 1

7. АП РЛС WM 25

8. АП РЛС DA 05

9. ТПК ПКРК "Exocet"

10. Порт 533-мм ТА

11. ПУ ЗУР R1M-7P

Главная энергетическая установка:

тип дизель-газотурбинная,

только с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с. 1 х ТМЗВ -25 440

количество х тип ДД -

- суммарная мощность, л.с 240 СО V 12 -6 000

количество гребных винтов 2 ВРШ

Скорость хода, уз:

наибольшая 26

под двумя дизелями 20

под одним дизелем.. 15

Дальность плавания, мили:

ходом 18 уз. 4 500

ходом 15 уз. 6 000

Экипаж, чел. (в том числе офицеров). 159 (13)

Вооружение:

Комплекс противокорабельных ракет:
