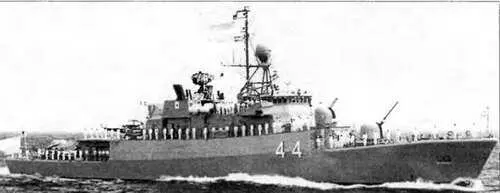

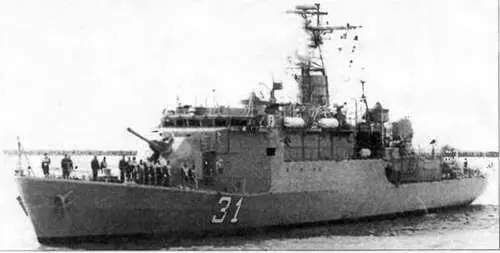

ФРЕГАТ PARKER

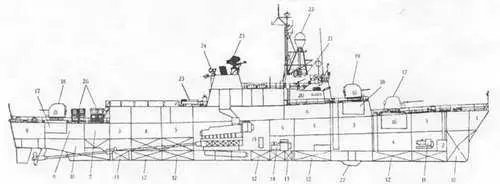

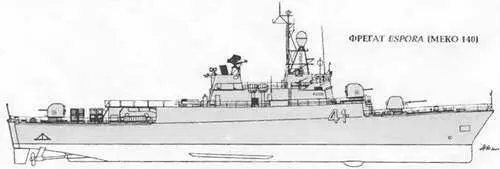

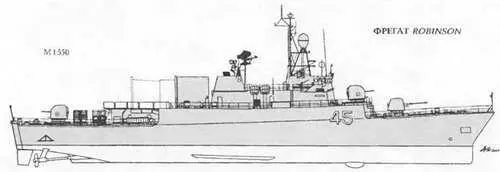

ПРОДОЛЬНЫЙ РАЗРЕЗ ФРЕГАТА ESPORA (МЕКО 140)

1. Шкиперские кладовые

2. Цепной ящик

3. Кубрики личного состава

4. Погреб 76-мм патронов

5. Коридоры

6. Каюты офицеров

7. Лазарет

8. Погреб 40-мм патронов

9. Румпельное отделение

10. Балластные цистерны 11 Анарийный ДГ

12. Топливные цистерны

13. Масляные цистерны

14. Отсек ДГ

15. Машинное отделение

16. Функциональный модуль 76-мм АУ 17 76-мм АУ

18. Функциональный модуль 40-мм АУ

19. 40-мм АУ

20. БИУС

21. 12,7 -мм пулемет (переносной)

22. АП РЛС WM 28

23. АП РЛС DA 05

24. Колонка ОЭСУ LIROD 8

25. 324-мм ТА

26 ТПК ПКРК "Exocet" 27. Обтекатель ГАС ASO 4

Водоизмещение, т:

стандартное 1470

полное 1790

Главные размерения, м:

длина наибольшая. 91,2

ширина наибольшая. 11,1

осадка при полном водоизмещении. 3,4

Главная энергетическая установка:

тип дизельная

количество х тип ДД -

- суммарная мощность, л.с 2 х 16 РС2-5 V 400 - 20 400

количество гребных винтов 2 ВРШ

Скорость хода наибольшая, уз…27

Дальность плавания ходом 18 уз, мили. 4000

Экипаж, чел. (в том числе офицеров) 93(11)

Вооружение:

Комплекс лроншвокорпбельных ракет:

тип комплекса.«Exocet»

количество ПУ х направляющих (тип ПУ). 2x2 (ТПК)

боекомплект.4 ПКР ММ 38

Артиллерийские комплексы.

количество АУ х стволов (тип АУ) 1 х 1-76/62 («ОТО Ме1ага»)

боекомплект 750 выстрелов

количество АУ х стволов (тип АУ).2 х 2 - 40/70 («Breda»)

боекомплект. 4 200 выстрелов

резервная ОЭСУ.LIROD 8

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3-324-мм (ILAS 3)

боекомплект6 торпед A 244/S

Авиоццонное:

количество х тип вертолетов. 1 х «Alouette III» SA 319В,

1 х AS555 «Fennec» '*

оборудование ВПП. светотехническое

тип ангара. телескопический2'

Радиоэлектронное:

БИУС. SEW АС О

РАС обнаружения ВЦ и НЦ DA 05

РАС навигационная.типа 1226

СУ оружием по ВЦ

и НЦ общекорабельная. WM 22/41 с двумя ВК,

РЛС WM 28 (для ПКР и АУ)

средства РТР.RQN-3B

активные средства РЭП TQN-2X

пассивные средства РЭП

(количество ПУ х направляющих) «Dagaie» (2 х 10- 127-мм)

ГАС с подкильной антенной ASO 4

'* Па Parker, Robinson и Gomez Roca "* Только на Robinson и Gomez Roca

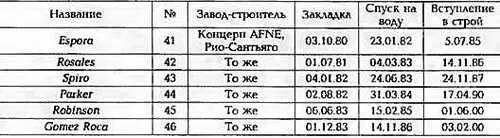

Контракт на постройку шести многоцелевых фрегатов по концепции МЕКО правительство Аргентины заключило с фирмой «Blohm amp; Voss» 1 августа 1979 г. Данные корабли строились вместо предусмотренных ранее двух более крупных кораблей типа МЕКО 360, отнесенных к классу эсминцев (рассматриваются в ч. 2 справочника). Последние два корабля отличаются наличием телескопического ангара для вертолетов и классифицируются как фрегаты типа МЕКО 140Н. На них установлено три оружейных, шесть электронных и пять приборных модулей. Корпус гладкопалубный со значительными коэффициентами полноты площадей ватерлинии и мидель-шпангоута, с двойным дном, разделен на 10 водонепроницаемых отсеков, оснащеных автономной противопожарной и вентиляционной системами с вертикальным расположением трубопроводов, при минимуме отверстий в межотсечных переборках. Набор корпуса продольно-поперечный. В конструкции хорошо развитой надстройки широко использованы алюминиевые сплавы, что повышает ее пожароопасность. Система стабилизации включает активные бортовые рули и скуловые кили. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Фрегаты оборудованы для действий в тропиках и в условиях применения средств массового поражения. Фрегаты Spiro и Rosales в 1990-1991 гг. участвовали в патрулировании Персидского залива. Обычно используются для контроля экономической зоны Аргентины и защиты рыболовства.
