Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

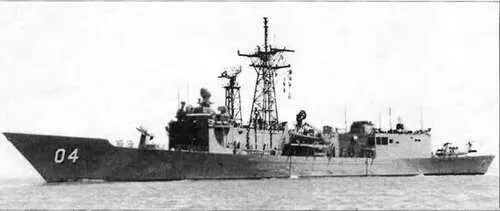

ФРЕГАТ DARVIN

Водоизмещение, т:

стандартное 3 075

полное. 4 090

Главные размерения, м:

длина наибольшая (по КВЛ) 138,1 (124,4)

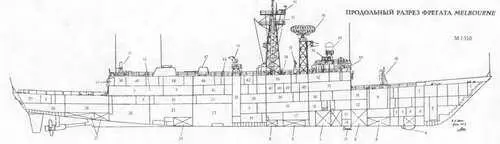

1. Шкиперские кладовые

2. Цепной ящик 3 Коридоры

4. Отсек аппаратуры ГАС

5. Балластные цистерны

6. Обтекатель подкильной ГАС "Mulloca"

7. Отсек шпилевой машины

8. Топливные танки

9. Погреб ЗУР RIM-66E и ПКР RGM-84C

10. ПУ Мк.13 мод. 4

11. Выгородка гирокомпаса

12. Выгородка кондиционеров

13. Выдвижной вспомогательный (резервный) винторулевой комплекс (ВВВРК)

14 Шахта ВВВРК

15. Выгородка механизмов обслуживания ВВВРК

16. Кубрики личного состава

17. Прачечная

18. Цистерна льяльных вод

19. Отсек вспомогательных механизмов №1

20. Камбуз

21. Шахта лифта

22. Столовая экипажа

23. Отсек вспомогательных механизмов №2

24. Топливно-балластные цистерны

25. Машинное отделение

26. Отсек вспомогательных механизмов №3

27. Цистерны авиационного топлива

28. Провизионные кладовые

29. Выгородка ГПБА

30. Отсек рулевых машин

31. Боевые посты

32. БИУС-ГКП S3. Ходовой мостик

34. АП РЛС Мк 92

35. АП системы SLQ-32 (V)2

36. АП РЛС SPS-49 (V)4

37. АП системы SATCOM 58. ПУ НУРС системы SRBOC

39. Помещение аппаратуры связи и управления

40. Каюты офицеров

41 АП РЛС SPS-55

42. Пост управления РЛС SPS-49 (V)4

43. Антенный пост РЛС SPG-60

44. Рубка дежурного офицера

45. Торпедный погреб

46. Погреб 76 мм патронов

47. 76-мм артиллерийская установка

48. Газоходы

49. Выгородка вентиляторных машин

50. Погреб 20-мм патронов

51. ЗАК "Vulkan Phalanx"

52. Ангар

53. Стартово-командиый пост

ширина наибольшая. 13,7

осадка при полном водоизмещении 4,52

осадка наиболее выступающей частью. 7,48

Главная энергетическая установка:

тип газотурбинная

количество х тип ГТД-суммарная мощность, л.с 2 х GE LM 2500 - 41 000

количество гребных винтов. 1 ВРШ

количество ВДРК - суммарная мощность, л.с 2 - 650

Скорость хода, уз:

наибольшая.,.29

под ВДРК 4

Дальность плавания ходом 20 уз, мили 4 500

Экипаж, чел. (в том числе офицеров) 184 (15)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Harpoon»

Зенитный ракетный комплекс:

тип комплекса «Standard SM-1»

количество ПУ х направляющих

для ЗУР и ПКР (тип ПУ). 1 х 1 (Мк 13 мод.4)

боекомплект.40 ПКР RGM-84C и ЗУР RIM-66E

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 х 1 -76/62 (Мк 75)

резервная ИК СУ.AMS Мк 12

боекомплект 450 выстрелов

количество АУ х стволов (тип АУ) 1 х 1-20-мм (Мк 15 «Vulcan Phalanx»)

боекомплект. 3 000 выстрелов

Прот иволодочное:

количество ТА х труб (тип ТА).2 х 3 - 324-мм (Мк 32 мод.5)

боекомплект (с вертолетным) 24 торпеды Мк 46 мод.5

СУ.Мк 309 мод. 1

Авиационное:

количество х тип вертолетов 2 х «Seahawk» SH-60B системы LAMPS III

оборудование ВПП светотехническое, система RAST

тип ангара палубный

Радиоэлектронное:

БИУС NCDS или NTDS с системой Link 11, SATCOM

РЛС обнаружения ВЦSPS-49 (V) 4 или SPS-49 (V) 5

РЛС обнаружения НЦ и навигацииSPS-55

РЛС навигационная тип 975

система целеуказания.WDS Мк 13/2

СУ ПКР, ЗРК и 76-мм АУ.Мк 92 мод.2 с РЛС WM 28 (для ПКР и АУ)

и с РЛС AN/SPG-60 (для ЗРК)

комплекс РЭБ SLQ-32 (V) 2

пассивные средства РЭП

(количество ПУ х направляющих).SRBOC Мк 36 (2 х 6 - 130-мм)

ГАС с подкильной антеннойSQS-56, «МиПоса» '*

ГАС с ГПБА. «Kariwara»

система противоторпедной защиты SLQ-25 «Nixie»

'* На Melbourne и Newcastle.

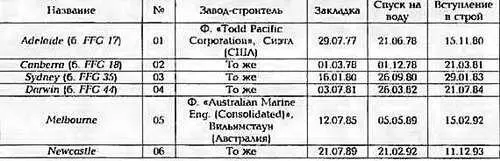

Контракт на постройку в США четырех фрегатов был заключен в августе 1977 г. Все они сначала закладывались для ВМС США. Изначально, за исключением Darwin, на них размещались два вертолета «Seasprite» (SH-2) системы LAMPS I. Adelaide (с 11.89 по 12.90), Canberra (с 11.91 по 12.92) и Sydney (с 02.89 по 03.90) прошли модернизацию в Вильямстауне. В ходе ее удлинили надводную часть корпуса в кормовой оконечности на 2,5 м, смонтировали систему RAST и успокоители качки в виде бортовых рулей, после чего на фрегатах могли базироваться два вертолета «Seahawk» (SH-60B) системы LAMPS III. Заменили ГАС AN/BQR-18 на «Kariwara». Darwin прошел аналогичную модернизацию еще в ходе постройки. В 1981 г. Австралия приняла решение о постройке еще шести таких кораблей на отечественных верфях по американской \ицен-зии с учетом размещения вертолетов системы LAMPS III, но заказала только Melbourne и Newcastle, предпочтя более дешевые фрегаты концепции МЕКО. Canberra первым из кораблей австралийских ВМС провел стрельбу ПКР «Нагрооп» - по корпусу американского эсминца Stoddard (DD 566). Выпущенная с дистанции 40 миль ракета успешно поразила цель. Запас топлива -5 amp;7 т, запас авиационного топлива-64 т. Программа модернизации кораблей данного типа рассчитана на 2001-2005 гг. и предусматривает установку ВПУ Мк 41 для ЗУР ESSM, систем РЭБ «Apecs III», системы связи Link 16, ГАС миноискания и СУО Мк 92 мод. 12. На 2001 г. на одном из фрегатов запланированы испытания активно-пассивных низкочастотных ГАС.
