Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы картинками)

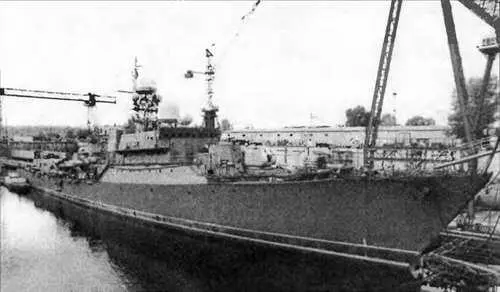

СТОРОЖЕВОЙ КОРАБЛЬ НОВИК (один из вариантов проекта)

Водоизмещение, т: стандартное 2 560 полное. 2 900

Главные размерения, м: длина наибольшая (по КВЛ). 121 (116) ширина наибольшая 14,1 осадка при полном водоизмещении 9,3

Главная энергетическая установка: типгазотурбинная (форсажная + маршевая)

количество форсажных ГТД - - суммарная мощность, л. с. 2 - 37 000

количество маршевых ГТД - - суммарная мощность, л. с 2- 12 000

количество гребных винтов.. 1 ВФШ

Скорость хода наибольшая, уз.31

Дальность плавания ходом 12 уз, мили 4 800

Экипаж, чел. (в том числе офицеров).. 210 (35)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Оникс» количество ПУ х направляющих (тип ПУ) 8x3 (ВПУ) боекомплект 24 ПКР

Зенитный ракетный комплекс:

тип комплекса «Полимент» количество ПУ х направляющих (тип ПУ)4x8 (ВПУ) боекомплект. 32 ЗУР

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x 1 - 100/60 (АК-100) СУ «Лев» боекомплект 200 выстрелов

количество АУ х стволов (тип АУ) 1x2 - 30-мм (АК-630 М2) СУ«Рой» боекомплект 12 000 выстрелов

Противолодочное:

тип ПЛРК.«Медведка» КСУС «Онега» количество ПУ х направляющих (тип ПУ).8 х 1 (ТПК) боекомплект.8 ПЛУР

Авиационное:

количество х тип вертолетов 1 х Ка-29 ПЛ

оборудование ВПП.светотехническое

тип ангара палубный

Радиоэлектронное:

БИУС «Трон» и «Дипломат»

РЛС управления огнем «Лев» (МР-214)

РЛС обнаружения ВЦ «Фрегат МА» (МР-750)

комплекс РЭБ«Вымпел-Р2»

пассивные средства РЭП

(количество ПУ х направляющих) ПК-2 (2x2 - 140-мм),

ПК-10 (4 х 10-122-мм), «Смелый» ГАС с подкильной и буксируемой антеннами«Звезда-1»

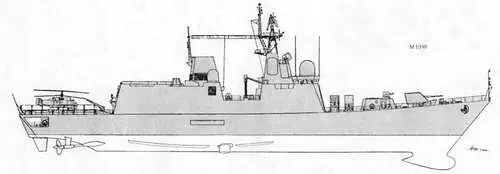

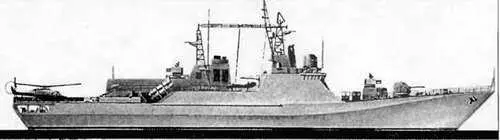

СКР ПР. 12441 "НОВИК" ПРОЕКТНОЕ ИЗОБРАЖЕНИЕ

Работы над многоцелевым СКР пр. 12441 (шифр «Гром») начались в ЦКБ «Алмаз» (Санкт-Петербург) в середине 80-х годов. Изначально он должен был стать развитием СКР пр./1660, строившегося для ВМС Индии. Корпус и надстройки выполнены с использованием элементов технологии «Stelth». В соответствии с требованиями ТТЗ корабль имеет сравнительно небольшое водоизмещение, что заставило оснастить его лишь одной линией вала и сконцентрировать вооружение в двух группах: в носовой оконечности перед надстройкой и в районе вертолетного ангара. Подобную компоновку, с точки зрения боевой живучести, нельзя признать удачной. Кроме того, СКР не может нести достаточно совершенное РТВ. Тем не менее, имея на вооружении мощный ПКРК, а также ПЛРК и вертолет, по ряду параметров он мог бы успешно конкурировать с современными зарубежными аналогами. Судя по темпам постройки корабля (по состоянию на начало 2000 г. его готовность не превышала 20%), он морально устареет еще до момента вступления в строй.

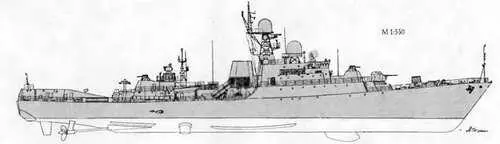

СКР ПР. 11661 ТАТАРСТАН"

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т: стандартное. 1710 полное. 1930

Главные размерения, м: длина наибольшая (по КВЛ) 102,1 (93,5) ширина наибольшая. 13,1 осадка при полном водоизмещении 3,3

Главная энергетическая установка: тип дизель-газотурбинная, только с раздельной работой двигателей

количество ГТД-суммарная мощность, л. с. 2 - 28 000

количество ДД -суммарная мощность, л.с 1 - 10 000

количество гребных винтов2 ВФШ

Скорость хода наибольшая, уз 28

Дальность плавания ходом 14 уз, мили 3 500

Экипаж, чел 109

Вооружение:

Комплексы крылатых ракет:

тип комплекса. «Уран» количество ПУ х направляющих (тип ПУ).2x4 (ТПК) боекомплект 8 ПКР
