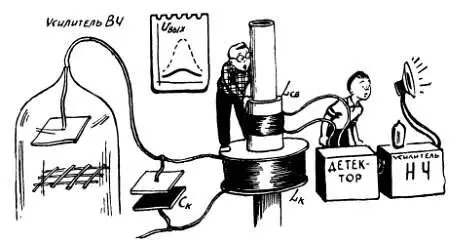

Рис. 115. Чем ближе катушка связи к катушке контура, тем больше сигнал, подводимый к детектору. Однако при чрезмерном сближении этих катушек напряжение на выходе усилителя ВЧ начнет падать из-за дополнительных потерь в контуре.

Связано это с тем, что в результате увеличения степени связи между контурной катушкой L к и L cв растет энергия, которая отбирается из контура, а это равносильно тому, что растет сопротивление потерь в контуре R к и падает добротность Q . Правда, здесь говорить о потерях не совсем правильно, так как энергия, потребляемая из контура, передается в следующий каскад. Однако для контура это не имеет значения — раз энергия потребляется, значит, есть потери, снижающие добротность контура.

Если увеличивать связь между L к и L cв , сближая эти катушки, то вначале добротность ухудшается незначительно. Однако при очень сильной связи между катушками добротность контура может ухудшиться настолько сильно, что выходное напряжение U вых уменьшится (рис. 115). Связь между катушками, при которой выходное напряжение (а значит, и усиление каскада) оказывается максимальным, называется оптимальной, наивыгоднейшей связью. Практически оптимальную связь подбирают так: сближают катушки L к и L cв и следят за уровнем сигнала на выходе приемника. Если громкость передачи возрастает, то значит, мы приближаемся к оптимальной связи. Следует помнить, что степень связи между катушками зависит от частоты. Если оставить катушки неподвижными и увеличивать частоту усиливаемого сигнала, то степень связи будет увеличиваться. Учитывая это, оптимальную связь обычно подбирают для среднего участка диапазона и мирятся с тем, что на более низких частотах связь будет несколько слабее, а на более высоких — сильнее оптимальной.

На чертеже 14,а, б (стр. 280) приведены схемы усилителя ВЧ, выполненные на гептодной части лампы 6И1П. Вторая управляющая сетка лампы, которая понадобится лишь в с у пер гетер один ном приемнике, временно соединена с катодом.

В первой схеме настраивающийся колебательный контур включен в цепь управляющей сетки, а во второй — в анодную цепь. Данные контуров, а также подключение их к переключателю диапазонов остаются такими же, как и в детекторном приемнике (см. чертеж 2). В обоих случаях после усилителя ВЧ включен детектор, собранный на триодной части лампы 6И1П в первом случае по последовательной, а во втором — по параллельной схеме.

Все детали, которые можно встретить в усилителе ВЧ, уже знакомы нам. Это защитный конденсатор С 1 ; конденсатор связи с антенной С' 1 ; развязывающий фильтр R 5С 9 , преграждающий путь высокочастотной составляющей анодного тока в общие цепи питания ламп; сопротивление нагрузки детектора R 11 дополнительным сопротивлением R 10 преграждающим путь ВЧ составляющей продетектированного сигнала на вход усилителя НЧ; гасящее сопротивление и конденсатор развязки R 4С 8 , в цепи экранной сетки; переходной конденсатор С 26 , который в схеме а пропускает к детектору высокочастотный ток с анода лампы усилителя ВЧ и в то же время предохраняет детектор от попадания постоянного анодного напряжения, и др.

Единственная деталь, с которой мы еще незнакомы, это конденсатор С' 5 в схеме б . Если этот конденсатор исключить, то на статорные пластины конденсатора настройки С 5 , с анода лампы будет попадать высокое постоянное напряжение. В этом случае при случайном замыкании статорных и роторных пластин источник окажется замкнутым на «землю» через катушку L 2 или L 4 и сопротивление развязки L 5 . В результате по этому сопротивлению пойдет большой ток, оно перегреется и выйдет из строя. Попутно заметим, что сопротивления анодных развязывающих фильтров и гасящие сопротивления в цепи экранных сеток выходят из строя при пробое конденсаторов, соединяющих эти сопротивления с шасси.

Конденсатор С' 5 предохраняет конденсатор настройки С 5 от попадания постоянного анодного напряжения. Поскольку даже максимальная емкость конденсатора настройки во много раз меньше, чем емкость конденсатора С' 5 , то этот конденсатор на резонансную частоту контура практически не влияет (конденсаторы соединены последовательно, и их общая емкость примерно равна наименьшей из емкостей — лист 89).
