Мы уже говорили о том, что через емкость С ас в лампе возникает обратная связь (см. рис. 66): чем выше частота усиливаемого сигнала, тем легче проходит сигнал из анодной цепи в сеточную и тем меньше должна быть емкость С ас , чтобы она представляла достаточно большое сопротивление для токов ВЧ. Вот почему в усилителях ВЧ и применяются специальные пентоды, у которых емкость С ас не превышает нескольких тысячных даней пикофарады.

Между прочим, обратная связь возникает не только через междуэлектродную емкость, но и через емкость между лепестками ламповой панели, между деталями и проводами сеточной и анодной цепи и т. д. (лист 153). Поэтому для усилителя ВЧ нужно не только выбирать лампы с малой проходной емкостью, но и монтаж каскада выполнять так, чтобы цепи управляющей сетки и анода были как можно слабее связаны друг с другом.

Другая особенность высокочастотных пентодов — высокое внутреннее сопротивление — имеет большое значение для усилительного каскада, где анодной нагрузкой является колебательный контур. Дело в том, что для переменной составляющей анодного тока контур и лампа соединены параллельно: один конец контура подключен к аноду лампы непосредственно, а другой подключен к катоду (через конденсатор фильтра выпрямителя или анодного развязывающего фильтра). Таким образом, лампу фактически можно рассматривать как сопротивление, шунтирующее контур. Чем больше внутреннее сопротивление лампы, тем слабее она шунтирует контур, тем выше добротность контура.

Для настройки анодного контура на нужную станцию, так же как и для настройки входного контура, переключают контурные катушки (переход с одного диапазона на другой) и изменяют емкость контура с помощью конденсатора переменной емкости (плавная настройка в пределах диапазона). Если в приемнике имеется два контура, то их необходимо перестраивать одновременно. Для этого необходимо иметь два одинаковых комплекта катушек, два переключателя (или сдвоенный переключатель) и два конденсатора настройки (или сдвоенный блок конденсаторов).

Для нас приемник прямого усиления является лишь ступенью для освоения супергетеродина. Поэтому мы соберем усилитель ВЧ с одним контуром, хотя, используя имеющийся в нашем распоряжении переключатель и блок конденсаторов настройки, а также изготовив еще две катушки, мы вполне могли бы ввести в приемник и второй настраивающийся контур.

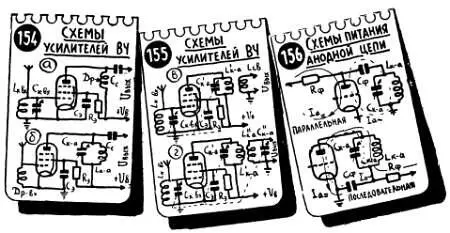

Настраивающийся колебательный контур можно включить в сеточную цепь лампы, а в качестве анодной нагрузки использовать высокочастотный дроссель или обычное сопротивление величиной 5—50 ком (см. лист 154,а). Можно поступить и наоборот: включить контур в анодную цепь лампы в качестве нагрузки, а в сеточную цепь включить обычное сопротивление утечки или дроссель (лист 154,б).

Передачу усиленного сигнала из анодной цепи усилителя ВЧ к следующему каскаду, например к детектору, можно осуществить несколькими способами. Проще всего использовать для этой цели разделительный конденсатор С с , как мы это делали в усилителе НЧ. Емкость конденсатора в этом случае будет составлять 50—200 пф, и этого вполне достаточно для того, чтобы практически беспрепятственно пропустить токи высокой частоты. Вспомните, что в усилителе НЧ для этой цели нужно было брать конденсаторы с емкостью в несколько десятков тысяч пикофарад!

Связь с усилителем ВЧ может осуществляться с помощью специальной катушки L св (лист 155,в). В этом случае напряжение, которое можно получить на выходе каскада, будет сильно зависеть от того, насколько сильно связаны общим магнитным полем катушки L к и L cв , то есть фактически от расстояния между ними.

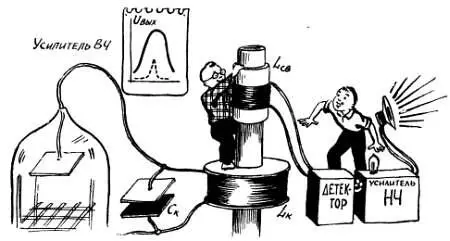

На первый взгляд может показаться, что, чем ближе одна катушка к другой, тем больше напряжение на выходе каскада (рис. 114).

Рис. 114. Передача сигнала с контура (анодная нагрузка) может осуществляться помощью специальной катушки связи.

В действительности же это не совсем так. Если катушки находятся на большом расстоянии, то при сближении их напряжение на выходе действительно будет увеличиваться. Однако в дальнейшем может наступить такой момент, когда рост напряжения прекратится и, даже более того, оно начнет уменьшаться (рис. 115).
