Прежде всего необходимо отметить, что ламповый усилитель высокой частоты в принципе не отличается от любого другого усилительного каскада. В нем также имеется анодная нагрузка, цепь утечки управляющей сетки и цепь для подачи отрицательного смещения на эту сетку. Экранная сетка лампы соединяется с катодом через конденсатор, и на нее подается положительное напряжение. Некоторое отличие усилителя НЧ связано с тем, что на высокой частоте емкостное сопротивление конденсатора резко уменьшается и поэтому почти во всех цепях усилителя ВЧ: в цепи экранной сетки, в цепи, соединяющей один каскад с другим, и т. п. — используются конденсаторы значительно меньшей емкости, чем в усилителе НЧ.

Усиливаемый сигнал на вход первого каскада усилителя ВЧ обычно подается с входного колебательного контура, который, в свою очередь, связан с антенной. В качестве анодной нагрузки в усилителе ВЧ желательно также использовать контур, настроенный на частоту принимаемой станции: мы уже отмечали, что, чем больше настроенных колебательных контуров, тем лучше избирательность приемника. Кроме того, усилительный каскад с контуром в качестве нагрузки даст намного большее усиление, чем каскад с обычным сопротивлением. Это определяется резонансными свойствами самого контура, а также тем, что катушка L к практически не оказывает сопротивления анодному току и не снижает постоянного напряжения на аноде лампы (рис. 112).

Рис. 112. В качестве анодной нагрузки усилителя ВЧ лучше всего применить колебательный контур, настроенный на частоту принимаемой станции.

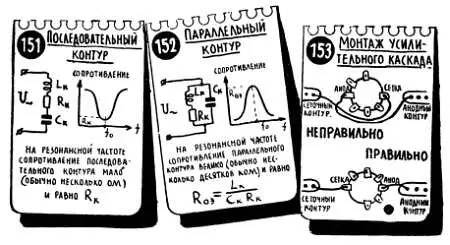

Возможность использования колебательного контура в качестве анодной нагрузки основана на том, что на резонансной частоте контур, включенный в анодную цепь, ведет себя как обычное сопротивление и, как правило, сопротивление очень большое — десятки и сотни ком. Необходимо указать, что это относится только к параллельному контуру — резонансное сопротивление последовательного контура чрезвычайно мало и обычно составляет несколько ом (листы 151, 152).

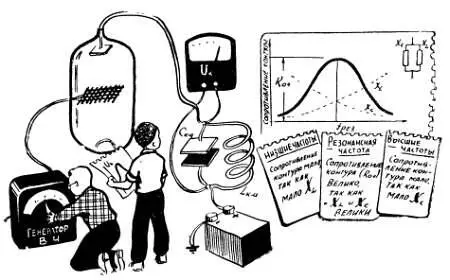

Резкое увеличение сопротивления параллельного контура при резонансе упрощенно можно объяснить, рассматривая этот контур как два сопротивления x L и х с , соединенных параллельно (рис. 113).

Рис. 113. На резонансной частоте параллельный контур ведет себя, как большое сопротивление (для переменного тока).

Как известно, индуктивное сопротивление катушки x L и емкостное сопротивление конденсатора х с зависят от частоты: с увеличением частоты x L растет, а х с уменьшается. На низших частотах, а точнее, на частотах ниже резонансной сопротивление катушки x L мало по сравнению с х с и из-за этого мало и общее сопротивление контура (катушка шунтирует конденсатор). На частотах выше резонансной общее сопротивление контура опять-таки оказывается небольшим из-за уменьшения емкостного сопротивления х с конденсатора (конденсатор шунтирует катушку). И лишь на резонансной частоте, когда х с равно x L , общее сопротивление контура оказывается большим («никто» «никого» не шунтирует). Это сопротивление называется резонансным и обычно обозначается буквой R оэ . Так же как и добротность контура, величина R оэ уменьшается с ростом потерь в контуре. Эквивалентное сопротивление контура, так же как и добротность Q , зависит от соотношения между L к и С к

Отсюда следует, что, для того чтобы увеличить сопротивление нагрузки усилителя ВЧ, необходимо уменьшать потери в контуре и по возможности применять контур с большой индуктивностью и малой емкостью.

Как мы уже отмечали, принципиально усилитель ВЧ ничем не отличается от любого другого усилителя, однако у него имеется ряд особенностей, которые необходимо учитывать. Прежде всего, в усилителе ВЧ, как правило, применяются специальные лампы — высокочастотные пентоды (второй элемент, обозначения: буква «К» или «Ж»). Основные достоинства этих ламп — это большое (сотни и тысячи килоом) внутреннее сопротивление и малая емкость между анодом и управляющей сеткой С ас .
