Рудольф Сворень - Шаг за шагом. От детекторного приемника до супергетеродина

Использовать для детектирования только анод и катод лампы, оставив управляющую сетку никуда не подключенной, ни в коем случае нельзя, так как при этом лампа окажется запертой. Попутно нужно отметить, что многоэлектродная лампа — пентод, тетрод или гептод — будет заперта, если не подать питание на экранную сетку или не заземлить антидинатронную сетку, то есть иными словами, если будет закрыт путь для постоянной составляющей тока какой-либо сетки и попадающие на нее электроны не смогут вернуться к катоду.

Анод работающего в детекторе триода можно было бы вообще никуда не подключать и для детектирования использовать участок катод — управляющая сетка. Последняя в этом случае будет играть роль анода двухэлектродной лампы, а анод триода мы как бы «экономим» (рис. 110).

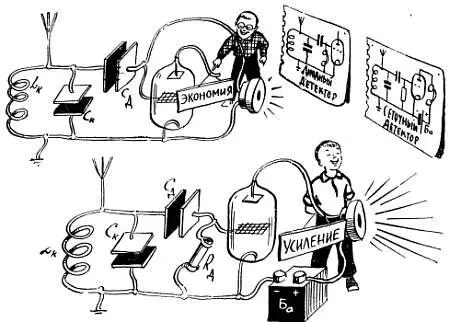

Рис. 110. Для детектирования можно использовать сеточную цепь лампы (сетка — анод диода), а в анодной цепи выделить усиленный сигнал.

Мы применили триод для детектирования только потому, что в нашем распоряжении не было диода. А нельзя ли воспользоваться этим обстоятельством и сделать так, чтобы триод не только детектировал, но и усиливал сигнал? Оказывается, можно. Для этого достаточно включить анодную нагрузку и подать на анод (конечно, отключив его от сетки!) постоянное напряжение (рис. 110, лист 150). При этом так же, как и раньше, детектирование сигнала будет происходить на участке сетка — катод лампы, в ее сеточной цепи будет протекать пульсирующий ток, который, проходя по сопротивлению нагрузки детектора, создаст на нем соответствующее напряжение. Это напряжение будет управлять анодным током лампы, и в результате этого анодный ток будет изменяться так же, как и ток в цепи детектора. Это значит, что анодный ток можно будет разделить на постоянную, НЧ и ВЧ составляющие, так же как мы это делали с током в цепи детектора.

Благодаря усилительным свойствам лампы с ее анода можно снять переменное напряжение НЧ значительно больше, чем получается на нагрузке детектора в цепи управляющей сетки, то есть в рассматриваемом каскаде происходит не только детектирование, но и усиление сигнала. Детекторный каскад, в котором детектирование осуществляется в сеточной цепи усилительной лампы, а анодная цепь этой лампы используется для усиления низкой частоты, называется сеточным детектором (рис. 111).

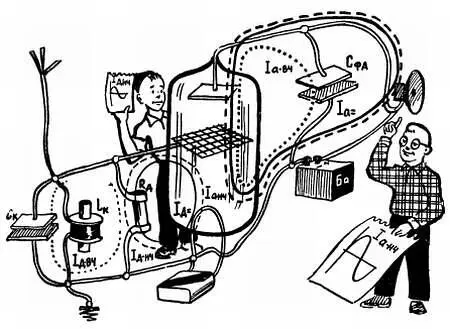

Рис. 111. Усиление сигнала в сеточном детекторе происходит так же, как и в обычном усилительном каскаде.

На чертеже 13 показана практическая схема сеточного детектора, собранного на триодной части лампы 6И1П. Применив этот каскад вместо обычного диодного детектора, можно заметно повысить чувствительность приемника. Входящие в каскад детали имеют то же назначение, что и в обычном детекторе или усилителе НЧ. Для того чтобы ВЧ сигнал не попал на вход усилителя НЧ, в анодную цепь детекторной лампы включен специальный фильтр, состоящий из сопротивления R 10 , преграждающего путь ВЧ составляющей анодного тока ко входу усилителя НЧ, и конденсаторов С" 26 и С"' 26 , замыкающих ВЧ составляющую анодного тока на катод.

Потенциометр R 12 теперь включен непосредственно в сеточную цепь лампы Л 3 и, таким образом, выполняет роль сопротивления утечки. Поэтому необходимость в постоянном сопротивлении R 12 отпала, и его можно из схемы исключить.

Несмотря на то что сеточный детектор дает дополнительное усиление сигнала, он не нашел применение в промышленных приемниках, так как этот детектор создает значительные нелинейные искажения. Одна из причин этих искажений заключается в том, что лампа всегда работает с сеточными токами, так как в противном случае не могло бы осуществляться детектирование сигнала. Что касается диодного детектора, то он работает практически без искажений лишь в том случае, если подводимое к нему высокочастотное напряжение превышает 1–2 в. В то же время напряжение принятого сигнала в антенной цепи (между гнездами «антенна» — «земля») обычно не превышает нескольких сотен и даже десятков микровольт, и только местные мощные станции создают в антенной цепи напряжение в несколько милливольт. Из сказанного следует, что для нормальной работы диодного детектора поступающий в антенну сигнал должен быть усилен во много тысяч раз. Благодаря резонансным свойствам входной контур несколько повышает напряжение сигнала (практически в пять — пятнадцать раз), однако основное усиление осуществляется ламповыми усилителями ВЧ.
