Необходимо отметить, что число примененных в приемнике ламп не всегда равно числу усилительных каскадов: комбинированная лампа (двойной триод, триод-пентод и др.) может использоваться одновременно в двух каскадах. Кроме того, существуют специальные схемы (рефлексные), позволяющие использовать одну и ту же лампу одновременно в усилителе НЧ и усилителе ВЧ.

Все сказанное выше о построении схем ламповых приемников относится также к приемникам на полупроводниковых триодах.

Приемники без усилителей ВЧ (0-V-1, 0-V-2 и др.) удовлетворительно принимают только местные станции, так как при детектировании слабых сигналов неизбежно возникают искажения. С другой стороны, осуществить громкоговорящий прием без усилителя НЧ тоже нельзя. В этом случае пришлось бы подавать на детектор очень мощный высокочастотный сигнал, а постройка мощных усилителей ВЧ связана с большими трудностями. Обычно к детектору подводится высокочастотный сигнал небольшой мощности и миллионные доли ватта и меньше) при напряжении 0,5–1,5 в. Примерно такую же мощность и напряжение имеет низкочастотный сигнал на выходе детектора. Все дальнейшее усиление, необходимое для того чтобы обеспечить громкоговорящий прием, осуществляется в усилителе НЧ.

Для начала построим приемник 0-V-2, который позволит нам вести громкоговорящий прием местных радиостанций. В этом приемнике мы используем уже имеющийся у нас усилитель низкой частоты, затем введем приемник в каскад усиления ВЧ и получим приемник по схеме 1-V-2, который позволит принимать большее число радиостанций в диапазоне длинных и средних волн.

С работой детектора мы познакомились еще во второй главе. И, хотя работу детекторного каскада мы рассмотрели тогда упрощенно, все же основная рать самого детектора (вентиля) была определена довольно точно — он преобразует модулированный переменный ток высокой частоты в пульсирующий ток.

Теперь мы уже знаем (см. рис. 79), что всякий пульсирующий ток можно разделить на переменную и постоянную составляющие. Такую операцию можно провести и с пульсирующим током в цепи детектора (рис. 107), собрав для этого простейший фильтр из конденсатора С Д и сопротивления R Д . Сопротивление R Д называют сопротивлением нагрузки детектора. В описанном ранее детекторном приемнике роль сопротивления нагрузки выполняет головной телефон. При соответствующем выборе деталей фильтра переменная составляющая, имеющая высокую частоту — ВЧ составляющая, — пройдет по пути наименьшего сопротивления — через конденсатор С Д .

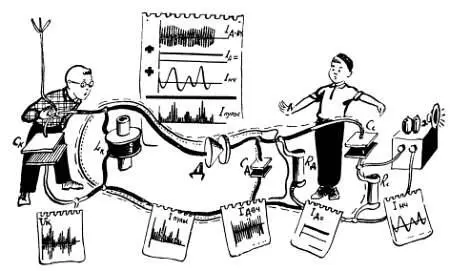

Рис. 107. Полученный в результате детектирования пульсирующий ток можно разделить на три составляющие: постоянную, ВЧ (высокочастотную) и НЧ (низкочастотную). К усилителю низкой частоты подводится только НЧ составляющая.

Казалось бы, что по сопротивлению нагрузки должна пойти постоянная составляющая пульсирующего тока. Однако в действительности это не так. К детектору подводится модулированный сигнал, и поэтому величина импульсов тока в цепи детектора все время меняется. В результате этого ток, который проходит по сопротивлению также меняется в соответствии с модуляцией и фактически представляет собой пульсирующий ток, который, в свою очередь, можно разделить на переменную составляющую низкой частоты — НЧ составляющую и постоянную составляющую.

Для выделения НЧ составляющей в фильтр вводится еще одна цепь, состоящая из конденсатора С с и сопротивления R c , которая не пропускает постоянного тока, создает большое сопротивление для ВЧ составляющей, но сравнительно легко пропускает НЧ составляющую. Таким образом, пульсирующий ток, полученный при детектировании, мы разделили на три составляющие: постоянную, высокочастотную и низкочастотную. Последняя как раз и представляет собой тот низкочастотный сигнал, который необходимо было выделить в процессе детектирования.

На чертеже 13 приведены схемы детекторных приемников 0-V-2, в которых используется ранее построенный усилитель НЧ. Эти схемы как бы объединяют двухдиапазонный детекторный приемник (чертеж 2) с усилителем НЧ (чертеж 12).

Для упрощения схемы не изображаются некоторые детали входной цепи (катушки L 3L 4 , подстроечные конденсаторы), а схема усилителя НЧ не приводится вообще. Чтобы легче было объединить детекторный приемник с усилителем НЧ, на всех схемах чертежа 13 показаны некоторые элементы Входной цепи усилителя: R 11R 12С 27 .
