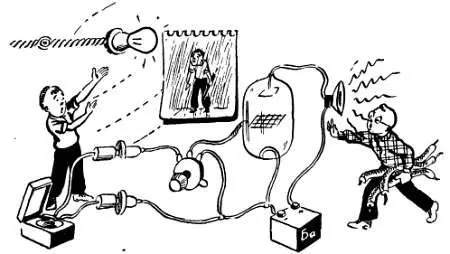

Рис. 103. Один из основных источников фона — это напряжение, наведенное сетью переменного тока во входной цепи и усиленное затем всеми каскадами усилителя.

В результате «наводок» в различных цепях усилителя появляются переменные напряжения с частотой 50 гц и величиной в несколько микровольт, а иногда и в несколько десятков милливольт. Конечно, если такое напряжение появится в анодной цепи выходной лампы, то мы этого даже не заметим, так как напряжение полезного сигнала на анодной нагрузке выходного каскада обычно лежит в пределах от нескольких вольт (слабый сигнал) до 100–150 в. По сравнению с этими величинами напряжение «наводок» настолько мало, что практически совершенно не влияет на работу усилителя.

Другое дело, если «наводки» появляются в цепях с низким уровнем сигнала и, в частности, в сеточной цепи первой лампы. Здесь напряжение полезного сигнала очень мало (именно поэтому мы и ввели усилитель напряжения) — оно обычно лежит в пределах от нескольких милливольт при слабом сигнале до 100–200 мв.

Совершенно ясно, что при слабых сигналах, а особенно во время паузы напряжение «наводок» уже становится сравнимым с самим полезным сигналом, а иногда даже может стать балыке его. Попав на сетку первой лампы, «наводки» усиливаются вместе с полезным сигналом и создают в громкоговорителе очень сильный фон переменного тока.

Основной путь для борьбы с «наводками» — это экранирование. Давайте попробуем между источником «наводок» и цепью, которую нужно защитить, поставить экран — тонкую металлическую пластинку (или сетку), соединенную с земляным проводом. В этом случае электромагнитные волны будут наводить ток в самом экране, а за ним образуется своего рода тень — участок, где «наводок» практически не будет (рис. 104).

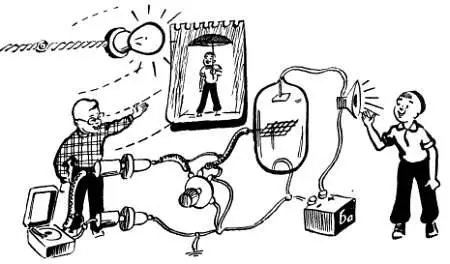

Рис. 104. Для борьбы с «наводками» провода входной цепи усилителя нужно экранировать.

Если заранее неизвестно, с какой стороны появятся наводки, то защищаемую цепь окружают экранами со всех сторон. Широкое распространение нашли цилиндрические алюминиевые экраны, внутрь которых помещают контурные катушки и другие детали; у переменных сопротивлений роль экрана выполняет металлический корпус; для того чтобы защитить от наводок обычные провода, их помещают в так называемый экранирующий чулок (рис. 104) — сплетенную из тонких проволочек гибкую трубку. Если под руками нет такого чулка, то поверх изоляции защищаемого провода нужно намотать спираль из любого медного провода, например ПЭ-0,1 или ПЭ-0,5. Эта спираль будет играть роль экрана.

Любой экран, будь то экранирующий цилиндр, корпус переменного сопротивления или самодельный экранирующий чулок, обязательно должен быть заземлен, причем у самодельного экрана для проводов нужно заземлять оба конца спирали.

На схемах детали, заключенные в экран, обводят пунктирной линией; экранированный провод на схемах пропускают сквозь заземленное кольцо.

Интересно отметить, что «наводками», создающими фон, можно пользоваться для проверки усилителей НЧ. Прикоснувшись куском провода, отверткой или просто пальцем к какому-нибудь участку входной цепи первой лампы, например к ее управляющей сетке, мы фактически подадим на вход усилителя наведенное напряжение с частотой 50 гц, и если усилитель исправен, то громкоговоритель воспроизведет сильный фон (рис. 105).

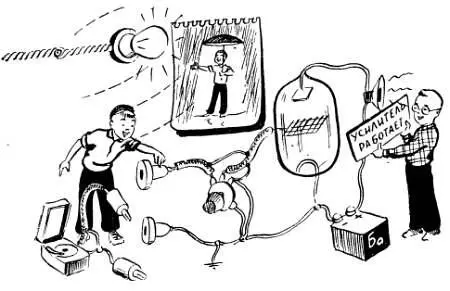

Рис. 105. Иногда «наводки» используют для проверки усилителя: прикоснувшись к какой-нибудь точке входной цепи, мы фактически подаем на вход усилителя «контрольный» сигнал — напряжение «наводок».

Фон появится, но, конечно, очень и очень слабый, и при прикосновении к сетке выходной лампы. Совершенно очевидно, что при проверке батарейных приемников в условиях, где нет сети переменного тока, никакого фона обнаружить не удастся.

Если вы внимательно посмотрите на принципиальную схему нашего усилителя НЧ, то обнаружите, что почти все его элементы вам уже знакомы (листы 145, 146). Возьмем, например, регулятор громкости R 11 — это обычный делитель напряжения — потенциометр, с помощью которого можно подавать на сетку лампы Л 3 ту или иную часть напряжения входного сигнала. Сопротивление R 12 — это обычная «утечка» в цепи управляющей сетки, а конденсатор С 27 предохраняет сеточную цепь от постоянного напряжения. Этот конденсатор введен в схему «авансом», так как он понадобится лишь тогда, когда усилитель будет подключен к приемнику.
