Оптимальное сопротивление анодной нагрузки R a [13] Оптимальное сопротивление анодной нагрузки обозначают по-разному. В таблицах параметров ламп чаще всего встречаются обозначения R a и R oпт . Наряду с величиной выходной мощности Р вых , которую может развить та или иная лампа, в таблицах параметров часто указывают допустимую величину мощности, рассеиваемой на аноде Р а . Эту величину приходится учитывать при различных расчетах и, в частности, при проверке теплового режима лампы. для выходных пентодов и лучевых тетродов указывается в таблице параметров этих ламп и обычно составляет 3—10 ком. В то же время сопротивление звуковой катушки громкоговорителя не превышает нескольких ом. Поэтому, если включить громкоговоритель непосредственно в анодную цепь выходной лампы, то из-за малой анодной нагрузки выходная мощность составит всего несколько миллионных долей ватта.

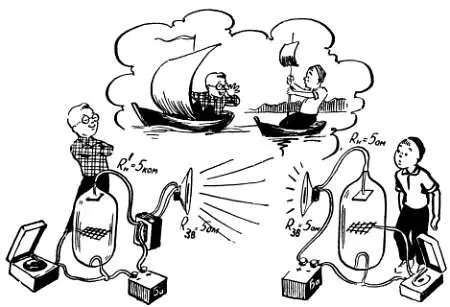

Для того чтобы получить необходимое сопротивление нагрузки при небольшом сопротивлении громкоговорителя, он включается в анодную цепь выходной лампы через трансформатор, который получил название выходного трансформатора (рис. 97).

Рис. 97. Использование низкоомного громкоговорителя с понижающим выходным трансформатором равносильно включению в анодную цепь лампы сравнительно большого сопротивления.

Переменная составляющая анодного тока, проходя по первичной обмотке выходного трансформатора, наводит в его вторичной обмотке переменный ток, под действием которого и возникают колебания звуковой катушки.

В процессе работы громкоговоритель потребляет определенную электрическую энергию, которая в конечном итоге поступает из анодной цепи лампы. Поэтому громкоговоритель с выходным трансформатором можно условно заменить включенным непосредственно в анодную цепь лампы обычным сопротивлением R' н , которое называют сопротивлением нагрузки, приведенным к анодной цепи. Сопротивление R' н и является реальной анодной нагрузкой, которая определяет выходную мощность лампы.

Выходной трансформатор всегда делают понижающим: число витков вторичной обмотки меньше, чем первичной. Поэтому и переменное напряжение на вторичной обмотке меньше, чем на первичной, а переменный ток, который проходит по звуковой катушке, больше переменной составляющей анодного тока.

Еще резче отличается приведенное сопротивление нагрузки R' н от сопротивления звуковой катушки громкоговорителя. И это вполне понятно: ведь напряжение на первичной обмотке больше, чем на вторичной, а ток по ней протекает меньший. Это возможно лишь в том случае, если приведенное сопротивление нагрузки R' н будет во много раз больше, чем R зв .Зная коэффициент трансформации n выходного трансформатора, легко подсчитать величину R' н с помощью простой формулы:

R' н= n 2· R зв

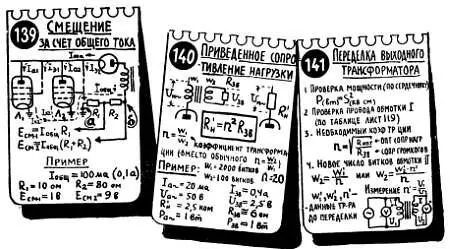

Здесь коэффициент трансформации n — это отношение числа витков первичной обмотки w 1 к числу витков вторичной обмотки w 2 . Трансформатор понижающий, и поэтому n всегда больше единицы. Соответствующим подбором коэффициента трансформации можно добиться того, что сопротивление нагрузки R' н будет составлять несколько килоом при сопротивлении звуковой катушки R зв несколько ом (лист 140).

При постройке приемника часто возникает необходимость переделать какой-нибудь фабричный трансформатор, приспособив его для данной лампы или данного громкоговорителя. При этом желательно знать, на какую лампу и на какой громкоговоритель был рассчитан трансформатор. Если окажется, что трансформатор подходит по мощности (а это, кстати, можно проверить по сечению сердечника и по диаметру провода первичной обмотки), то переделку можно свести к изменению числа витков вторичной обмотки. Этим самым мы получим коэффициент трансформации, необходимый для включения нового громкоговорителя (лист 141).

Если окажется, что данные переделываемого трансформатора неизвестны, то необходимое число витков вторичной обмотки можно найти, измерив коэффициент трансформации n и подсчитав число витков вторичной обмотки w 2 (до переделки!). Для измерения коэффициента трансформации к первичной обмотке подводят переменное напряжение 5—20 в и измеряют напряжение на вторичной обмотке.
