Для того чтобы на сопротивлении R к не появилось переменного напряжения, это сопротивление шунтируют конденсатором С к . Емкость конденсатора С к подбирают с таким расчетом, чтобы даже на самой низкой из усиливаемых частот его емкостное сопротивление х с было в десять — пятнадцать раз меньше, чем R к . Если же конденсатор С к легко пропускает самые низкие частоты, то более высокие он пропустит еще легче.

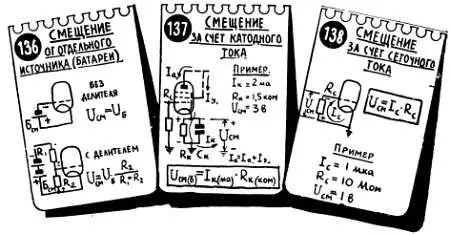

Иногда для получения отрицательного смещения используют сопротивление утечки R c (лист 138). Дело в том, что небольшой, порядка нескольких микроампер, сеточный ток существует всегда, даже при отрицательных напряжениях на сетке. Если выбрать R c достаточно большим (10–20 Мом), то на этом сопротивлении можно получить довольно большое, порядка нескольких вольт, напряжение, «минус» которого будет приложен к сетке.

В большинстве промышленных приемников для получения различных напряжений смещения используют сопротивление, включаемое в так называемую минусовую цепь выпрямителя (лист 139).

Общий анодный ток всех ламп, проходя по этому сопротивлению, создает на нем определенное падение напряжения. Если заземлить катоды ламп, а также заземлить точку а , то в точке б будет отрицательное, относительно катода, напряжение, которое можно подавать на сетку лампы в качестве смещения. Включив между точками а и б несколько сопротивлений, то есть сделав делитель напряжения, можно получить разные по величине отрицательные напряжения для подачи на сетки различных ламп.

Рассматривая перечисленные способы получения смещения, нужно всегда помнить о направлении тока. Электроны в лампе двигаются от катода к сетке и аноду, а если ввести в баллон положительный заряд, то он будет двигаться от анода или от сетки к катоду. Мы уже знаем, что это направление принято считать направлением тока в лампе, так как вообще за направление электрического тока принято направление Движения положительных зарядов. Между прочим, как бы мы ни рассматривали процессы в лампе, исходя из условного направления тока или фактического направления движения электронов, результат мы получим один и тот же. Взять, например, схему, изображенную на листе 138. Условное направление тока на этой схеме — от сетки к катоду внутри лампы, затем по внешней цепи от катода к нижнему концу сопротивления R c (по шасси) снизу вверх через сопротивление R c и с верхнего конца R c обратно на сетку. При таком направлении тока на нижнем конце сопротивления будет «плюс», а на верхнем — «минус», так как ток (имеются в виду положительные заряды) течет от «плюса» к «минусу».

Теперь давайте рассмотрим эту схему, исходя из реального движения электронов. Они, как известно, двигаются от катода к сетке и далее сверху вниз по сопротивлению R c . Совершенно ясно, что электроны будут двигаться по этому сопротивлению только в том случае, если вверху будет их избыток, а внизу недостаток, или, иными словами, если вверху будет «минус», а внизу «плюс». Теперь видно, что, из чего бы мы ни исходили — из условного или из фактического направления тока, несмотря на то что эти направления противоположны, результат получится одинаковым. Да иначе и быть не может — ведь положительные заряды двигаются от «плюса» к «минусу», а электроны от «минуса» к «плюсу». Попробуйте проверить полярность напряжения смещения на других схемах для условного и фактического направления тока. Умение быстро определять направление тока и полярность напряжения на отдельных участках цепи — это одно из обязательных условий свободного чтения схем.

Все описанные выше элементы — нагрузка, источник смещения, сопротивление утечки — являются общими для усилителей низкой и высокой частоты, независимо от их мощности. Сейчас мы посмотрим, как практически выглядят эти элементы в двух каскадном усилителе низкой частоты.

Чтобы обеспечить сравнительно большую мощность, необходимую для нормальной работы громкоговорителя, в последнем, выходном каскаде усилителя НЧ (этот каскад часто называют усилителем мощности) применяются специальные лампы, получившие название выходных ламп.

В радиоприемниках наиболее широко используются выходные пентоды и лучевые тетроды, реже — выходные триоды. Отличительной особенностью выходных ламп является значительный анодный ток 40–70 ма (лист 209–213). Анодный ток других ламп, применяемых в приемниках и усилителях, как правило, не превышает 5—10 ма.
