Для того чтобы не было всех этих неприятных явлений, минимальное напряжение, которое остается на аноде, даже в самом неблагоприятном случае должно составлять не меньше чем 10–30 % постоянного анодного напряжения. Поэтому сопротивление нагрузки нужно выбирать с таким расчетом, чтобы амплитуда переменного напряжения на нагрузке не превышала бы 70–90 % постоянного анодного напряжения.

Для каждого типа лампы имеется некоторая оптимальная (наивыгоднейшая) величина сопротивления анодной нагрузки, которая указывается в числе параметров лампы или определяется расчетным путем. Ориентировочно можно считать, что для триодов оптимальное сопротивление нагрузки должно быть в два-три раза больше, а для пентодов в два — десять раз меньше внутреннего сопротивления лампы R i (лист 133).

Подбирая анодную нагрузку опытным путем, следует начинать с небольших сопротивлений и увеличивать R н до тех пор, пока не прекратится рост выходного напряжения или пока не появятся искажения.

Иногда в качестве анодной нагрузки применяют дроссели (лист 131). В этом случае переменное напряжение U н~ на нагрузке определяется в основном индуктивным сопротивлением x L дросселя. Сопротивление это легко сделать большим, применяя, например, стальной сердечник. В то же время дроссель обладает сравнительно небольшим сопротивлением для постоянного тока, и падение постоянного напряжения на нем невелико. Поэтому в усилительном каскаде с дросселем в качестве нагрузки почти все напряжение выпрямителя действует на аноде лампы.

Этим же свойством отличается и усилительный каскад, в анодную цепь которого включен трансформатор или колебательный контур. Несмотря на указанное достоинство, дроссель редко применяется в качестве нагрузки в усилителе НЧ, так как он вносит сильные частотные искажения: сопротивление нагрузки x L , а следовательно, усиление каскада резко меняется с частотой.

В усилителях ВЧ анодной нагрузкой обычно служит колебательный контур, настроенный в резонанс с частотой усиливаемого сигнала (лист 131).

Важным элементом любого усилительного каскада является сопротивление утечки R c , включенное в сеточную цепь лампы.

Необходимость включения этого сопротивления объясняется тем, что часть вылетевших из катода электронов всегда попадает на управляющую сетку. Накапливаясь на сетке, электроны создают на ней большой отрицательный заряд, который может препятствовать движению электронов от катода к аноду, так как на сетке появляется «минус» и лампа оказывается запертой (рис. 91).

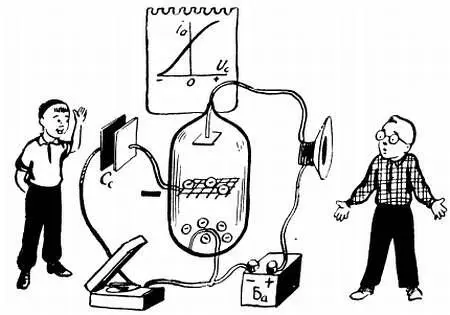

Рис. 91. На сетку лампы всегда попадает некоторое количество электронов. Накапливаясь, они могут создать значительный отрицательный заряд, который «запрёт » лампу (анодный ток прекратится).

Для борьбы с этим явлением между сеткой и катодом и включают сопротивление R c , по которому электроны, попадающие на сетку, возвращаются обратно на катод (рис. 92).

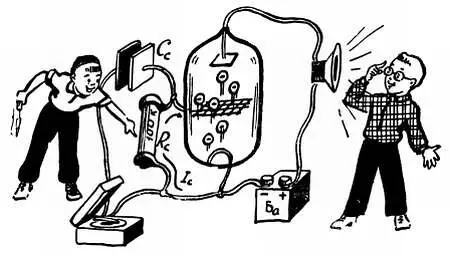

Рис. 92. Управляющую сетку соединяют с катодом через какое-либо сопротивление («утечка»), по которому попавшие на сетку электроны возвращаются обратно на катод.

Величину сопротивления R c выбирают довольно большую — от нескольких сот килоом до нескольких мегом. При меньших значениях R c это сопротивление будет заметно шунтировать источник усиливаемого сигнала (цепь детектора, колебательный контур и т. п.). При больших значениях R c переход электронов с сетки на катод затруднится. В тех случаях, когда между сеткой и катодом включен какой-нибудь элемент цепи, пропускающий постоянный ток (угольный микрофон, обмотка трансформатора, контурная катушка и т. п.), необходимость в сопротивлении R c отпадает (лист 134).

Рассматривая работу усилительного каскада, обратимся к так называемой динамической характеристике лампы. Динамическая характеристика отличается от рассмотренной нами раньше (рис. 65) тем, что в ней учитывается изменение напряжения на аноде лампы при подаче сигнала на ее сетку. Совмещая график изменения напряжения на сетке с динамической характеристикой, можно легко получить график, показывающий, как изменяется анодный ток с течением времени. Пример построения такого графика показан на рис. 93.
