В каждом усилителе имеются такие элементы, как трансформаторы, конденсаторы, катушки индуктивности, из-за которых и возникают частотные искажения. Это связано с тем, что сопротивление х L и х C , которое оказывают перечисленные элементы переменному току, зависит от частоты этого тока. Поэтому, когда сигнал проходит по тем цепям усилителя, где имеется индуктивность или емкость, может произойти ослабление низших частот, например из-за увеличения х C при уменьшении частоты, или высших частот, например из-за возрастания x L .

Можно избежать частотных искажений, если подобрать элементы усилителя с таким расчетом, чтобы он в одинаковое число раз усиливал электрические колебания всех звуковых частот от 30 гц до 10–15 кгц. Однако получить равномерное усиление в таком широком диапазоне частот довольно трудно, и поэтому в простых приемниках ограничиваются низшими частотами (50—150 гц) и высшими (6–7 кгц), что заметно упрощает схему и облегчает подбор деталей усилителя.

Для оценки частотных искажений обычно пользуются частотной характеристикой, которая показывает, какую величину имеет коэффициент усиления на различных частотах (рис. 84).

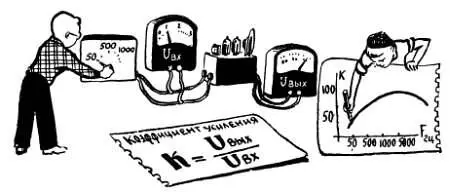

Рис. 84. Частотная характеристика усилителя показывает, как его коэффициент усиления зависит от частоты.

Коэффициент усиления k показывает отношение напряжения на выходе усилителя U выx к напряжению на входе U вx , то есть фактически показывает, во сколько раз выходное напряжение больше входного.

Как правило, коэффициент усиления уменьшается на крайних — высших и низших — частотах. Сравнивая усиление на той или иной частоте с усилением на какой-нибудь средней частоте (обычно средней считают частоту 1000 гц), можно количественно оценить частотные искажения. Так, например, если сигнал с частотой 1000 гц усиливается в сто раз, а сигнал с частотой 50 гц — в пятьдесят раз, то на частоте 50 гц частотная характеристика «завалена» и коэффициент усиления снижается на этой частоте в два раза. Обычно завал или подъем частотной характеристики измеряют в децибелах ( дб ). На стр. 184 есть таблица, с помощью которой можно определить, какой подъем или завал частотной характеристики соответствует тому или иному числу децибел (лист 129).

Наряду с усилителем частотные искажения может вносить и громкоговоритель. Так, например, громкоговорители с малой площадью диффузора сильно заваливают низшие частоты, а большие громкоговорители плохо воспроизводят высшие частоты. Для того чтобы добиться равномерного воспроизведения широкой полосы частот, в приемниках высокого класса устанавливают несколько различных громкоговорителей.

Для полной оценки частотных искажений снимают частотную характеристику, измеряя не выходное напряжение U вых , а звуковое давление, создаваемое громкоговорителем. Начинающим радиолюбителям подобные измерения проводить трудно, и поэтому им приходится оценивать работу приемника на слух.

Если внимательно прислушаться к передаче, особенно при воспроизведении музыки, то можно легко обнаружить завал низших частот (рис. 85, 87).

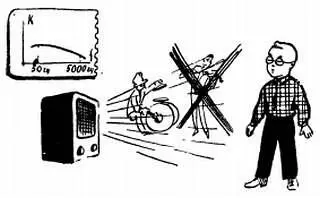

Рис. 85. Частотная характеристика может иметь завал в области низших частот. В этом случае басы (контрабас, барабан, виолончель и др.) воспроизводятся слабо.

В этом случае звук становится «сухим», такие инструменты, как контрабас, виолончель и особенно барабан, прослушиваются плохо. В случае же завала высших частот звук становится глухим, «бубнящим» — скрипки, флейты звучат приглушенно (рис. 86, 87).

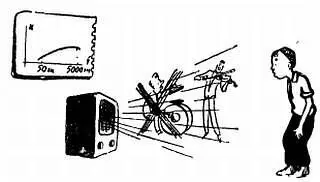

Рис. 86. В случае завала частотной характеристики в области высших частот звук получается бубнящим, приглушенно звучат такие инструменты, как скрипка, флейта, труба.

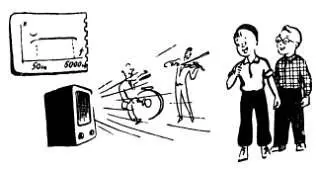

Рис. 87. Усилитель с равномерной частотной характеристикой одинаково хорошо воспроизводит все звуковые частоты.

Проверять усилитель нужно тогда, когда громкоговоритель укреплен на доске и вставлен в ящик, так как в противном случае будут очень сильно завалены низшие частоты.
