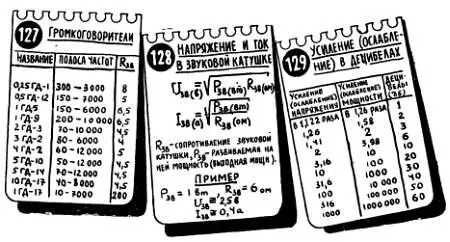

Так, например, громкоговоритель 0,5ГД-5 имеет максимальную мощность 0,5 вт, 1ГД-9 — рассчитан на 1 вт, 5ГД-14 — на 5 вт, и т. д. Совершенно очевидно, что если громкоговоритель рассчитан на мощность 1 вт, то он будет работать без искажений и при меньшей мощности. Наиболее часто встречающиеся в наименовании громкоговорителя буквы «ГД» означают «громкоговоритель динамический», а последняя цифра указывает тип громкоговорителя (лист 127).

Однако не вся электрическая мощность, подводимая к громкоговорителю, расходуется на создание звуковых колебаний — часть ее теряется на нагревание проводов звуковой катушки, на механические потери в диффузоре и т. п. Для большинства типов громкоговорителей мощность звуковых колебаний в несколько десятков раз меньше, чем подводимая электрическая мощность.

Электрическая мощность, подводимая от усилителя к звуковой катушке громкоговорителя, — это и есть так называемая выходная мощность усилителя низкой частоты. Следует заметить, что первая цифра в названии громкоговорителя относится не к мощности звуковых колебаний, а именно к электрической мощности, которая от усилителя НЧ подводится к звуковой катушке.

При одной и той же выходной мощности преобразование электрической энергии в звуковые колебания происходит значительно эффективнее, когда громкоговоритель закреплен на акустическом экране — специальной доске из дерева или толстой фанеры, которую радиолюбители часто называют отражательной доской. Громкоговоритель, установленный на отражательной доске, работает не только громче, но и лучше воспроизводит все звуковые частоты, особенно низкие («басы»). Еще лучше и громче будет работать громкоговоритель, если его вместе с акустическим экраном («отражательной доской») установить в ящик.

Зная мощность Р зв , подводимую к громкоговорителю, и сопротивление его звуковой катушки R зв , можно легко подсчитать ток в звуковой катушке I зв и напряжение на ней U зв (лист 128).

Вопрос о том, какой громкоговоритель применить в приемнике или усилителе и какую подвести к нему мощность, должен решаться в зависимости от требований, предъявляемых к данной установке. Так, например, головной телефон удовлетворительно работает при мощности менее 1 мвт (1 мвт = 0,001 вт).

Для карманного приемника с громкоговорителем можно ограничиться выходной мощностью 20–50 мвт. В небольшом помещении стационарный приемник звучит достаточно громко при выходной мощности 200 мет (0,2 вт). Простейшие промышленные приемники имеют выходную мощность 0,5–1 вт, а более дорогие — до 3–8 вт. В усилителях, предназначенных для озвучания больших помещений, например в установках звукового кино, выходная мощность может достигать нескольких сот ватт, а усилители низкой частоты на больших радиоузлах имеют мощность несколько киловатт (1 квт = 1000 вт).

Получение необходимой мощности — это лишь одно из требований к усилителю НЧ. Другое важнейшее требование можно коротко сформулировать так: усилитель должен работать без заметных искажений.

Вам, очевидно, приходилось слышать плохо налаженный приемник или усилитель, где воспроизводимая речь и особенно музыка сильно искажены: многие музыкальные инструменты звучат неестественно, а некоторые из них, например барабан, почти совсем не слышны. В таком усилителе периодически, особенно при больших уровнях громкости, вместе с музыкой слышатся неприятные хрипы и шорохи. Все эти искажения обычно возникают из-за плохой работы усилителя или повреждений в громкоговорителях. Правда, иногда сильные искажения могут возникать и на передающей стороне: в аппаратуре студий или на радиоперадатчиках.

Чаще всего нам приходится сталкиваться с двумя видами искажений: частотными и нелинейными.

Частотные искажения появляются тогда, когда усилитель по каким-нибудь причинам неодинаково усиливает или громкоговоритель неодинаково воспроизводит электрические колебания разных частот. Так, например, если перед микрофоном выступают два певца — бас и тенор, а усилитель НЧ приемника плохо усиливает низшие звуковые частоты, то в месте приема у слушателя создается впечатление, что певец-бас поет намного тише своего коллеги. Особенно заметны частотные искажения, когда воспроизводится музыка в исполнении оркестра.
