Рудольф Сворень - Шаг за шагом. От детекторного приемника до супергетеродина

Часто обратная связь возникает помимо нашего желания (например, через источники питания, через проходную емкость лампы или из-за близкого расположения анодных и сеточных цепей), и при этом она может сильно ухудшить работу приемника или усилителя.

Однако во многих случаях мы умышленно создаем в усилительном каскаде обратную связь и с ее помощью улучшаем работу каскада, например, снижаем искажения в усилителе НЧ или повышаем избирательность усилителя ВЧ.

В этом отношении обратная связь чем-то напоминает огонь, который при умелом обращении с ним может сделать много полезных дел. Но огонь может стать страшным злом, если потерять над ним контроль.

Влияние обратной связи на работу каскада прежде всего зависит от того, как взаимодействует напряжение, поступившее на сетку из анодной цепи (напряжение обратной связи U oc ), с усиливаемым сигналом U вx , поступившим на сетку с предыдущего каскада.

Если оба эти напряжения действуют «согласованно», то есть если их положительные полупериоды, как и отрицательные, наступают одновременно, то обратная связь называется положительной. Если же напряжение обратной связи противодействует напряжению усиливаемого сигнала, то обратная связь называется отрицательной (см. рис. 117).

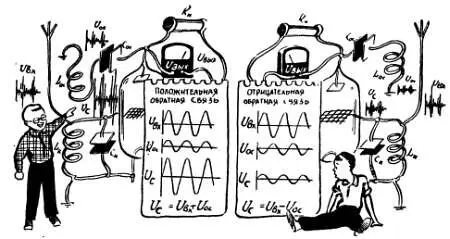

Рис. 117. Для улучшения работы усилителя часто специально вводят обратную связь — часть энергии из анодной цепи передают в сеточную. Обратная связь может быть положительной (переменное напряжение на сетке возрастает) или отрицательной (переменное напряжение на сетке уменьшается).

Поясним все это примерами. Предположим, что в усилителе без обратной связи на сетку подается переменное напряжение U вх с амплитудой 10 в. Введем слабую отрицательную обратную, которая создает на сетке переменное напряжение U oc с амплитудой 1 в. Поскольку обратная связь отрицательна, то напряжение на сетке U c уменьшается до 9 в (10 в — 1 в = 9 в). Усилим обратную связь настолько, чтобы амплитуда напряжения U oc равнялась бы 3 в. Это приведет к дальнейшему уменьшению результирующего напряжения до 7 в (10 в — 3 в = 7 в).

Теперь подадим на сетку напряжение положительной обратной связи U oс с такими же амплитудами. Поскольку при положительной обратной связи напряжения U вх и U oc складываются, то результирующее напряжение U c будет составлять соответственно 11 в и 13 в (10 в + 1 в и 10 в + 3 в).

Попутно заметим, что при введении обратной связи всегда отбирается энергия из анодной цепи лампы и передается в ее сеточную цепь. Однако сам отбор этой энергии почти не влияет на процессы в анодной цепи, так как для создания обратной связи, как правило, нужна очень небольшая мощность — всего несколько процентов полезной выходной мощности каскада.

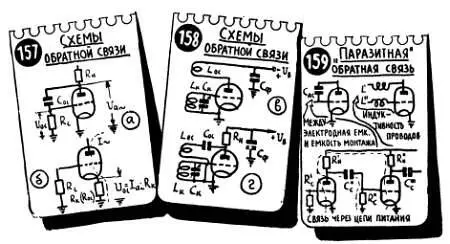

Существует много схем обратной связи. Некоторые из них упрощенно показаны на листах 157, 158.

В одной из приведенных схем ( б ) напряжение обратной связи создается на сопротивлении R к при прохождении по-нему переменной составляющей анодного тока. Переменный анодный ток создает на сопротивлении R к переменное падение напряжения, которое действует между катодом и шасси, то есть фактически подается на управляющую сетку (лист 137). Так и осуществляется влияние анодной цепи на сеточную, то есть обратная связь между этими цепями. Напомним, что когда сопротивление было зашунтировано конденсатором, то переменная составляющая анодного тока проходила помимо сопротивления R к , переменного напряжения на нем не возникало, и поэтому обратная связь отсутствовала. Обратная связь в этом случае всегда получается отрицательной, и это легко пояснить примером. Предположим, что на сетке увеличивается положительное напряжение U вx и это, как обычно, увеличивает анодный ток. При этом возрастает и напряжение U к , которое анодный ток I а создает на сопротивлении R к ( U к= I a· R к— закон Ома!). Поскольку «плюс» напряжения U к приложен к катоду, а «минус» к сетке, то с увеличением этого напряжения анодный ток будет уменьшаться (чем больше «минус» на сетке, тем меньше анодный ток!). Из всего этого следует, что с увеличением положительного напряжения U вх ,которое «стремится» увеличить анодный ток, возрастает и отрицательное напряжение обратной связи U к , ( U oc ), которое «стремится» уменьшить анодный ток. Иными словами, оба эти напряжения действуют «друг против друга», а значит, обратная связь отрицательна. Чем больше сопротивление R к, тем больше и напряжение обратной связи, или, как говорят иначе, тем сильнее, глубже обратная связь.
