Последнее можно объяснить следующим образом. При сильной обратной связи создаются условия для полной компенсации сопротивления потерь R к , и достаточно малейшего толчка напряжения на конденсаторе С к или тока в катушке L к , чтобы в контуре начались незатухающие колебания, то есть чтобы регенеративный детектор превратился в генератор. Практически появление генерации можно определить по сильному «свисту», на фоне которого иногда с большими искажениями прослушивается принимаемая станция.

В регенеративном детекторе желательно установить достаточно сильную положительную обратную связь (чем сильнее эта связь, тем выше добротность контура), но в то же время нельзя допустить появления генерации.

К сожалению, на степень, или, как обычно говорят, глубину, обратной связи сильно влияет много различных факторов: глубина обратной связи зависит от питающих напряжений, от силы принимаемого сигнала и от его частоты: с повышением частоты обратная связь усиливается. Поэтому в приемнике прямого усиления нельзя раз и навсегда установить наивыгоднейшую обратную связь, а приходится в каждом отдельном случае подбирать ее.

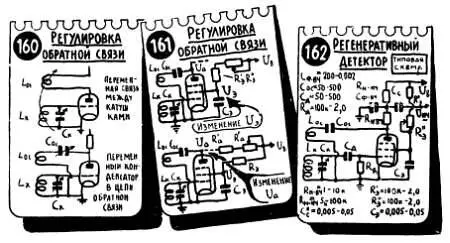

Для регулирования обратной связи в приемнике имеется отдельный орган управления, чаще всего переменное сопротивление, изменяющее режим каскада, или конденсатор переменной емкости (рис. 120, листы 160, 161, 162).

Попутно заметим, что регенеративный детектор или усилитель ВЧ с положительной обратной связью нельзя использовать в качестве первого каскада приемника, так как при регулировании обратной связи приемник может превратиться в передатчик, создающий сильные радиопомехи.

На чертеже 15 показаны принципиальная и монтажная схемы высокочастотной части двухдиапазонного приемника прямого усиления 1-V-2 с регенеративным детектором. В приемнике используются те же детали, что и в детекторном приемнике.

Катушки L 1 и L 3 которые раньше включались в антенную цепь, сейчас используются для получения положительной обратной связи. Число витков этих катушек следует уменьшить в пятнадцать — двадцать раз по сравнению с данными, приведенными на чертежах 4 и 5. Правильность подключения катушек L 1 и L 3 определяется опытным путем. Для регулировки обратной связи при настройке на принимаемую станцию используется переменное сопротивление R 32 , которое ранее использовалось в цепи регулировки тембра ( R 16 ). С помощью этого сопротивления можно изменять постоянное напряжение на аноде лампы детектора ( R 32 вместе с R' 32 образует делитель напряжения). При этом изменяется усиление регенеративного детектора, а следовательно, и глубина обратной связи.

Почти все детали приемника уже знакомы нам. Следует лишь еще раз обратить внимание на каскад сеточного детектора с положительной обратной связью. С анодной нагрузки усилителя ВЧ (контур L 2С 5 или L 4C 5 ) высокочастотный сигнал через переходной конденсатор С 26 подается на сетку детекторного каскада (триодная часть лампы Л 1 ). Детектирование осуществляется в сеточной цепи лампы, и нагрузкой детектора служит сопротивление R 11 . Как мы уже отмечали, в анодной цепи сеточного детектора существует и высокочастотная и низкочастотная составляющие усиленного сигнала. В соответствии с этим в анодную цепь включаются два сопротивления нагрузки: R' 24 для ВЧ составляющей и R" 24 для НЧ составляющей.

Непосредственно с анода лампы через разделительный конденсатор C' 26 высокочастотная составляющая подается на катушки обратной связи L 1 или L 3 .

В процессе налаживания приемника ориентировочно устанавливается необходимая обратная связь подбором емкости конденсатора C' 26 и сопротивления R' 24 , которое играет роль анодной нагрузки для ВЧ составляющей. При настройке приемника на станцию в каждом отдельном случае нужно подбирать наивыгоднейшую обратную связь с помощью сопротивления R 32 .

Распайка выводов контурных катушек и катушек обратной связи показаны на чертеже 8. Схема аналогичного приемника с питанием от батарей приведена на чертеже 14,в.

Используя отдельные узлы, схемы которых приведены на чертежах 13, 14, 15, можно собрать приемник прямого усиления по нескольким различным схемам: с разными усилителями ВЧ или вообще без них, с различными детекторными каскадами. Наиболее высокой чувствительностью и избирательностью будет обладать приемник 1-V-2 с регенеративным детектором. Правда, у этого приемника имеется серьезный недостаток — сложность настройки на станцию. Это связано с тем, что, кроме настройки, в резонанс колебательного контура необходимо еще и подобрать наивыгоднейшую обратную связь. Особенно осложняется настройка на более высоких частотах, например в начале средневолнового диапазона. На коротких волнах регенеративный детектор работает крайне неустойчиво, а настройка на станцию приемника с таким детектором очень затруднена. По всем этим причинам приемники с регенерацией уже много лет не выпускаются промышленностью.
