В другой схеме ( а ) сопротивление утечки R c и емкость С ос (это может быть междуэлектродная емкость или специально включенный конденсатор) образуют делитель напряжения, и часть переменного анодного напряжения действует на сопротивлении R c , то есть между сеткой и катодом. Это и есть напряжение обратной связи. Оно будет тем больше, чем выше частота усиливаемого сигнала и чем больше емкость С ос , то есть чем меньше сопротивление верхнего участка делителя ( х с ). В данном случае обратная связь может быть как положительной, так и отрицательной — это зависит от многих факторов и в том числе от частоты усиливаемого сигнала.

В некоторых случаях обратная связь осуществляется с помощью специальной катушки обратной связи L oc (лист 158), которая располагается вблизи контурной катушки L к . Здесь легко можно изменить характер обратной связи, то есть установить положительную или отрицательную обратную связь.

Для этого достаточно поменять местами концы катушки L oс или контурной катушки L к или же повернуть одну из катушек вверх «дном», то есть на 180 градусов. Степень связи зависит от соотношения числа витков катушек L к и L oc и от расстояния между этими катушками: при сближении катушек обратная связь усиливается.

Обратная связь может охватывать сразу несколько каскадов. Так, например, в усилителях НЧ иногда вводят обратную связь между анодной цепью выходного и сеточной цепью первого каскада.

Вы, очевидно, помните, что при детектировании, наряду с полезным низкочастотным сигналом, появляются «отходы производства» — постоянная и высокочастотная составляющие. Поскольку сеточный детектор не только детектирует, но и усиливает, то в его анодной цепи мы получим высокочастотную составляющую более мощную, чем в цепи сетки. До сих пор этот высокочастотный сигнал пропадал у нас напрасно — он сразу же замыкался на «землю» через конденсатор фильтра С ф-вч , ( С ф-Д , см. лист 150 и рис. 111).

Теперь мы попробуем использовать высокочастотную составляющую — создадим положительную обратную связь и часть бесполезно пропадавшей высокочастотной энергии из анодной цепи детектора направим в его сеточную цепь, а точнее, в колебательный контур (лист 162).

Во всяком контуре неизбежно существуют потери энергии. Как мы уже говорили, эти потери удобно характеризовать сопротивлением R к (не путайте с катодным сопротивлением), включенным последовательно с катушкой и конденсатором.

Чем больше R к , то есть чем больше потери в контуре, тем хуже его добротность и «тупее» резонансная кривая, тем меньше напряжение, действующее на контуре при резонансе.

Благодаря положительной обратной связи в контур поступает дополнительная энергия, которая компенсирует потери в нем, что равносильно уменьшению сопротивления R к . Чем сильнее положительная обратная связь, тем в большей степени скомпенсированы потери в контуре, тем выше его добротность и острее резонансная кривая, тем больше напряжение сигнала, действующее на контуре (рис. 118).

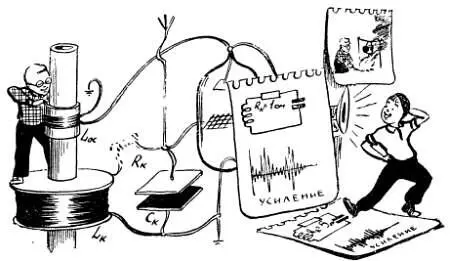

Рис. 118. Положительная обратная связь компенсирует потери в контуре. Чем сильнее обратная связь, тем меньше реальное сопротивление потерь, тем выше добротность контура.

Таким образом, положительная обратная связь улучшает избирательность и повышает чувствительность приемника. Положительная обратная связь может применяться не только в сеточном детекторе, где ВЧ составляющая ранее не использовалась, но и в усилителе ВЧ, где некоторую часть энергии усиленного сигнала можно безболезненно направить во входной контур для компенсации потерь в нем.

Сеточный детектор с положительной обратной связью называют регенеративным детектором . Слово «регенерация» (восстановление, восполнение) в данном случае относится к компенсации потерь в контуре, к восполнению теряемой в нем энергии.

Работа регенеративного детектора или усилителя ВЧ очень сильно зависит от степени положительной обратной связи: при слишком слабой связи добротность контура увеличится незначительно, при чрезмерно сильной связи регенеративный детектор начинает генерировать, то есть сам становится источником высокочастотного напряжения (рис. 119).

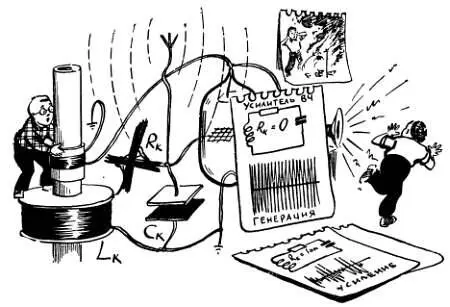

Рис. 119. При слишком сильной обратной связи потери компенсируются полностью, в контуре возникают незатухающие колебания, и усилитель превращается в генератор.
