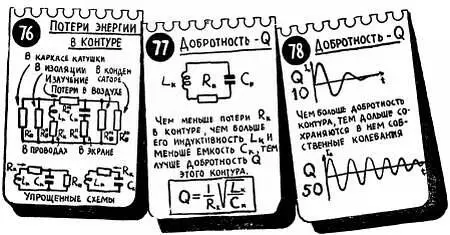

Основные виды потерь — потери в катушке, потери на излучение и другие — условно характеризуются сопротивлением R к , включенным последовательно, с L к и С к (лист 76, упрощенные схемы). Во время колебаний по сопротивлению R к проходит весь контурный ток и, чем больше R к , тем больше энергии на нем теряется.

Для учета некоторых видов потерь (потери в конденсаторе, в каркасе и др.) иногда приходится считать, что в контуре имеется еще одно сопротивление R ш , шунтирующее (лист 32), конденсатор С к или катушку L к. Во время разряда конденсатора ток разветвляется: часть его проходит через катушку и создает там запасы энергии в виде магнитного ноля. Другая часть разрядного тока проходит через сопротивление R ш и создаст там безвозвратные потери энергии. Чем меньше R ш , тем больший ток через него проходит, тем больше энергии теряется на этом сопротивлении.

Таким образом, для того чтобы уменьшить потери в контуре, нужно стремиться к тому, чтобы сопротивление R к было как можно меньше, а сопротивление R ш как можно больше (рис. 50, 51).

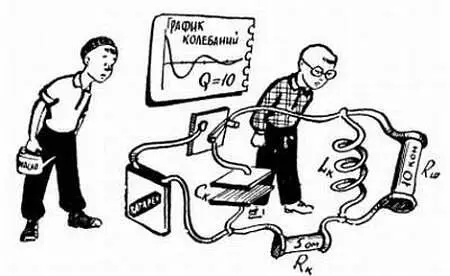

Рис. 50. Электромагнитные колебания в контуре, как и механические колебания маятника, затухают из-за потерь энергии. Потери в контуре учитывают с помощью двух условных сопротивлений — последовательного и шунтирующего (параллельного).

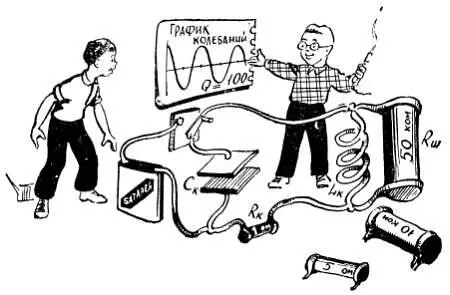

Рис. 51. Чем меньше потери энергии, тем выше добротность контура, тем медленнее затухают в нем колебания. Для повышения добротности последовательное сопротивление нужно уменьшать, а параллельное увеличивать.

Сопротивления R к и R ш на схемах радиоаппаратуры не изображаются, так как они не представляют собой самостоятельных деталей. Однако эти сопротивления реально существуют и, потребляя энергию, приводят к затуханию колебаний.

Для характеристики затухания колебаний существует специальная величина, называемая добротностью (лист 77).

Добротность обозначается буквой « Q » и представляет собой относительное число, показывающее, во сколько раз энергия, запасаемая в конденсаторе или катушке за четверть периода. больше, чем энергия, теряемая на сопротивлениях R к и R ш за то же время. Совершенно очевидно, что, чем выше добротность Q , тем медленнее будут затухать колебания в контуре (лист 78).

Добротность реальных колебательных контуров обычно лежит в пределах от 30 (в контуре каждый раз теряется одна тридцатая часть, то есть около 3 % перекачиваемой энергии) до 300 (потери около 0,3 % от запасенной энергии). Добротность специальных колебательных систем (кварцевые пластины, объемные резонаторы) достигает нескольких десятков и даже сотен тысяч.

Ухудшить добротность контура (иногда возникает и такая необходимость) можно очень просто: достаточно увеличить потери в контуре, увеличив R к или уменьшив R ш . Для этого можно, например, включить в контур обычные сопротивления.

Что же касается повышения Q (как правило, нам нужны контуры с высокой добротностью), то это довольно сложная задача, которая в основном решается путем уменьшения потерь в контурной катушке.

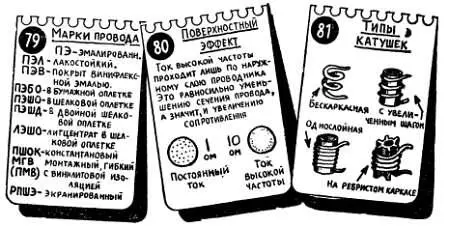

Индуктивность контурных катушек, применяемых на коротких и ультракоротких волнах (лист 81), очень мала и составляет единицы и даже десятые доли микрогенри (лист 66). Катушки такой маленькой индуктивности содержат лишь несколько витков сравнительно толстого (диаметр 0,6–1,2 мм) медного провода, как правило, без всякой изоляции или покрытого тонким слоем эмали (провод ПЭ, лист 79). Диаметр провода в миллиметрах указан в его названии цифрой, которая следует сразу же после букв, определяющих марку провода.

Для уменьшения потерь в таких катушках иногда применяют провод, покрытый тонким, толщиной в несколько микрон, слоем серебра. Дело в том, что при прохождении переменного тока по проводнику наблюдается интересное явление, получившее название поверхностного эффекта (лист 80) или скин-эффекта («скин» в переводе на русский язык значит «кожа»). Сущность этого явления состоит в том, что переменный ток не распределяется равномерно по всему проводнику, а проходит лишь по наружному его слою. Чем выше частота, тем сильнее проявляется поверхностный эффект, тем тоньше наружный слой проводника, по которому проходит ток. Поэтому для уменьшения потерь в высокочастотных катушках их не нужно целиком делать из серебряного провода (серебро, как известно, лучше всех других металлов пропускает ток, то есть обладает наименьшим удельным сопротивлением — лист 16), а достаточно применить посеребренный провод.
