Десятичной дробью выражается и емкость конденсаторов более одной микрофарады. Так, например, обозначение 20,0 соответствует емкости 20 мкф.

Наряду с емкостью важной характеристикой конденсатора является его рабочее напряжение, то есть напряжение, которое можно без опасений прикладывать к его обкладкам. Если к конденсатору приложить напряжение больше, чем это разрешается, то может произойти пробой (разрушение) изолятора и как следствие этого короткое замыкание между обкладками.

Величина рабочего напряжения обычно указывается на корпусе конденсатора одновременно с его емкостью.

Емкость конденсатора зависит от площади его обкладок и расстояния между ними: чем больше эта площадь и чем ближе друг к другу расположены обкладки, тем больше С . У конденсаторов малой емкости обкладки обычно выполняют в виде прямоугольных пластин или дисков, а также в виде двух трубок, расположенных одна внутри другой. У конденсаторов большой емкости обкладки представляют собой длинные ленты из тончайшего металла (фольги), которые вместе с изолирующей прокладкой свернуты в трубку и размещены в корпусе из керамики или металла.

Емкость конденсатора сильно зависит от примененного в нем изолятора. По сравнению с воздухом бумага дает увеличение емкости в три-четыре раза, слюда в пять — восемь раз, а некоторые сорта керамики — в несколько тысяч раз.

Материал диэлектрика и конструктивные особенности конденсатора сокращенно отражаются в его названии (листы 71, 72).

Так, например, если обкладки конденсатора представляют собой трубки, вставленные одна в другую, а между ними находится слой керамики, то такой конденсатор называется КТК — конденсатор трубчатый керамический. Аналогично КДК означает: конденсатор дисковый керамический, КСО — конденсатор слюдяной опрессованный (в пластмассу). Перечисленные конденсаторы обычно имеют емкость от нескольких пикофарад до нескольких тысяч пикофарад.

Различные типы бумажных конденсаторов: КБ (бумажные), КБГ (бумажные герметизированные), КБГМ (бумажные герметизированные малогабаритные) — могут иметь емкость от тысячи пикофарад (0,001 мкф) до нескольких микрофарад. Особую группу составляют электролитические конденсаторы (КЭ), о которых будет рассказано в четвертой главе.

Зарядим конденсатор от батареи и подключим его к катушке. В созданном нами контуре сразу же начнутся электромагнитные колебания (рис. 46).

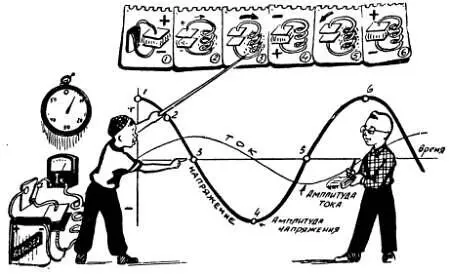

Рис. 46. В процессе электромагнитных колебаний в контуре происходит непрерывный переход потенциальной энергии электрического поля конденсатора в кинетическую энергию магнитного поля катушки и обратно. При этом с определенной частотой меняется напряжение на элементах контура и ток в нем.

Разрядный ток конденсатора, проходя по катушке, создает вокруг нее магнитное поле. Это значит, что во время разряда конденсатора энергия его электрического поля переходит в энергию магнитного поля катушки, подобно тому как при колебаниях маятника или струны потенциальная энергия переходит в кинетическую.

По мере того как конденсатор разряжается, напряжение на его обкладках падает, а ток в контуре растет, и к тому моменту, когда конденсатор полностью разрядится, ток будет максимальным (амплитуда тока). Но и после окончания разряда конденсатора ток не прекратится — убывающее магнитное поле катушки будет поддерживать движение зарядов, и они вновь начнут накапливаться на обкладках конденсатора. При этом ток в контуре уменьшается, а напряжение на конденсаторе растет. Этот процесс обратного перехода энергии магнитного поля катушки в энергию электрического поля конденсатора несколько напоминает то, что происходит, когда маятник, проскочив среднюю точку, поднимается вверх.

К моменту, когда ток в контуре прекратится и магнитное поле катушки исчезнет, конденсатор окажется заряженным до максимального (амплитудного) напряжения обратной полярности. Последнее означает, что на той обкладке, где раньше были положительные заряды, теперь будут отрицательные, и наоборот. Поэтому, когда вновь начнется разряд конденсатоpa (а это произойдет немедленно после того, как он полностью зарядится), то в цепи пойдет ток обратного направления.
