Периодически повторяющийся обмен энергией между конденсатором и катушкой и представляет собой электромагнитные колебания в контуре. В процессе этих колебаний в контуре протекает переменный ток (то есть изменяется не только величина, но и направление тока), а на конденсаторе действует переменное напряжение (то есть изменяется не только величина напряжения, но и полярность зарядов, накапливающихся на обкладках). Одно из направлений напряжения тока условно называют положительным, а противоположное направление — отрицательным.

Наблюдая за изменениями напряжения или тока, можно построить график электромагнитных колебаний в контуре (рис. 46), подобно тому как мы строили график механических колебаний маятника (рис. 39). На графике значения положительного тока или напряжения откладывают выше горизонтальной оси, а отрицательного — ниже этой оси. Ту половину периода, когда ток протекает в положительном направлении, часто называют положительным полупериодом тока, а другую половину — отрицательным полупериодом тока. Можно говорить также и о положительном и отрицательном полупериоде напряжения.

Хочется еще раз подчеркнуть, что слова «положительный» и «отрицательный» мы используем совершенно условно, лишь для того чтобы отличить два противоположных направления тока.

Электромагнитные колебания, с которыми мы познакомились, называют свободными или собственными колебаниями. Они возникают всякий раз, когда мы передаем контуру некоторый запас энергии, а затем даем возможность конденсатору и катушке свободно обмениваться этой энергией. Частота свободных колебаний (то есть частота переменного напряжения и тока в контуре) зависит от того, насколько быстро конденсатор и катушка могут накапливать и отдавать энергию. Это, в свою очередь, зависит от индуктивности L к и емкости С к контура, подобно тому, как частота колебаний струны зависит от ее массы и упругости. Чем больше индуктивность L катушки, тем больше времени нужно, чтобы создать в ней магнитное поле, и тем дольше это магнитное поле сможет поддерживать ток в цепи. Чем больше емкость С конденсатора, тем дольше он будет разряжаться и тем больше времени понадобится, чтобы этот конденсатор перезарядить. Таким образом, чем больше L к и С к контура, тем медленнее происходят в нем электромагнитные колебания, тем ниже их частота. Зависимость частоты f 0 свободных колебаний от L к до С к контура выражается простой формулой, которая является одной из основных формул радиотехники:

Смысл этой формулы предельно прост: для того чтобы увеличить частоту собственных колебаний f 0 , нужно уменьшить индуктивность L к или емкость С к контура; чтобы уменьшить f 0 , индуктивность и емкость нужно увеличить (рис. 47).

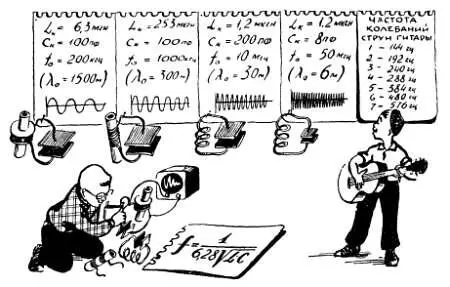

Рис. 47. Частота собственных электромагнитных колебаний в контуре зависит от индуктивности его катушки и емкости конденсатора. При уменьшении индуктивности или емкости частота растет.

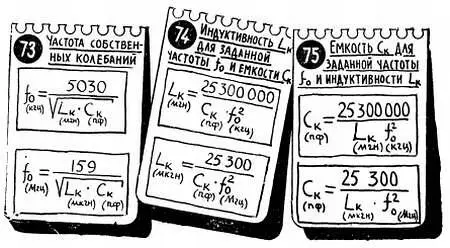

Из формулы для частоты можно легко вывести (мы это уже делали с формулой закона Ома) расчетные формулы для определения одного из параметров контура L к или С к при заданной частоте и известном втором параметре. Удобные для практических расчетов формулы приведены на листах 73, 74 и 75.

Стечением времени амплитуды напряжения и тока в контуре уменьшаются — электромагнитные колебания затухают, подобно тому как затухают колебания маятника или струны (рис. 48, 49).

Рис. 48. Колебания маятника затухают потому, что запасенная при толчке энергия постепенно расходуется.

Рис. 49. Чтобы продлить свободные колебания маятника, то есть ослабить их затухание, необходимо уменьшить потери энергии (например, потери из-за трения).

Затухание электромагнитных колебаний в контуре связано с тем, что всякий раз при «перекачивании» энергии из конденсатора в катушку и обратно часть этой энергии безвозвратно теряется. Основные потери энергии в контуре — это потери в проводе катушки, в соединительных проводах, в изоляции проводов, потери в диэлектрике конденсатора и каркасе катушки, а также на излучение электромагнитных волн. Таким образом, если мы хотим нарисовать реальную схему контура, то, помимо контурной катушки L к и конденсатора С к , мы должны включить в нее и сопротивления, которые будут характеризовать потери энергии (лист 76). В действительности никаких сопротивлений (имеется в виду отдельная деталь) в контуре, конечно, нет. Но потери энергии в катушке, конденсаторе и т. д. существуют реально. Для того чтобы не забывать об этом, мы и рисуем на схеме не только катушку L к и конденсатор С к , но и условные сопротивления, которые отображают фактически существующие потери энергии.
