Рудольф Сворень - Шаг за шагом. От детекторного приемника до супергетеродина

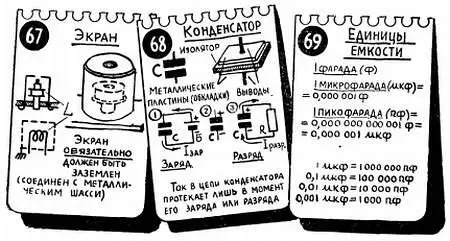

Следует отметить, что катушки часто помещают в металлический (чаще всего алюминиевый) экран — чехол прямоугольной или цилиндрической формы (лист 67). Делают это для того, чтобы на катушку не влияли внешние магнитные и электрические поля или, наоборот, для того, чтобы магнитное поле катушки не влияло на другие цепи. Экран несколько изменяет индуктивность катушки.

Теперь несколько слов о конденсаторе.

Простейший конденсатор (лист 68) представляет собой две металлические пластинки (обкладки), между которыми находится слой изолятора (воздух, бумага, слюда, керамика и т. п.).

Если подключить конденсатор к источнику тока, например к батарее, то он зарядится: на обкладках соберутся электрические заряды (рис. 44) и вокруг этих обкладок (и особенно между ними) появится электрическое поле.

Рис. 44. При подключении конденсатора к батарейке (заряд конденсатора) на его обкладках накапливаются заряды, а между обкладками появляется электрическое поле, то есть конденсатор запасает энергию.

При зарядке конденсатора на той обкладке, которая подключена к «минусу» батареи, появится избыток электронов (обкладка с отрицательным зарядом), а на другой обкладке во многих атомах будет наблюдаться нехватка электронов (обкладка с положительным зарядом). Заряды на обкладках, а следовательно, и электрическое поле конденсатора останутся и после того, как мы отключим батарею, так как через слой изолятора заряды не смогут перейти с одной обкладки на другую. Конденсатор отдаст запасенную им энергию лишь в том случае, если его разрядить — соединить обкладки проводником, по которому полученные от батареи «лишние» электроны смогут перейти на противоположную обкладку и занять имеющиеся там «свободные места» (рис. 45).

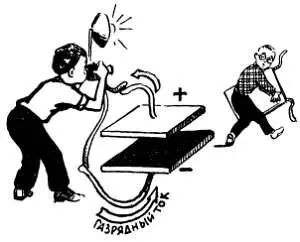

Рис. 45. При подключении к заряженному конденсатору нагрузки (разряд конденсатора) он отдает запасенную энергию — избыточные заряды уходят с обкладок, а в цепи в этот момент появляется ток.

Необходимо отметить, что идеальных изоляторов не существует и всякий изолятор хоть плохо, но все же проводит электрический ток. Поэтому если даже не соединять проводником обкладки конденсатора, то он все равно постепенно разрядится, со временем заряды перейдут с одной обкладки на другую через изолятор и окружающий воздух. Конденсатор как накопитель электрической энергии используется в так называемых лампах-вспышках, применяемых в фотографии. Конденсатор сравнительно долго — несколько секунд — накапливает энергию от батареи, а затем очень быстро, в течение сотых долей секунды, выдает эту энергию специальной осветительной лампе. Но при заряде и при разряде конденсатора электрический ток выполняет одну и ту же работу, а за счет быстроты разряда лампа развивает большую мощность и дает яркую вспышку. Вспомните, что мощность это и есть работа, отнесенная к единице времени.

Принципиально можно было бы построить лампу-вспышку не с конденсатором, а с катушкой, которая накапливала бы энергию в магнитном поле. Однако такая установка будет очень громоздкой и неудобной.

Способность конденсатора накапливать заряды, а следовательно, и накапливать энергию в виде электрического поля характеризуется емкостью этого конденсатора. Емкость обозначается буквой С — этой же буквой на схемах обозначаются сами конденсаторы. Единицей емкости является фарада ( ф ). Имеются и более мелкие единицы: микрофарада ( мкф ) — миллионная доля фарады и пикофарада ( пф ) — миллионная доля микрофарады (лист 69). Пикофараду иногда называют микромикрофарадой ( мкмкф ). Фарада — это чрезвычайно большая величина, и конденсаторы такой емкости в практике никогда не встречаются. Обычно в радиоаппаратуре используются конденсаторы емкостью от нескольких пикофарад до нескольких десятков, реже — сотен микрофарад.

Емкость конденсаторов на схемах указывается сокращенно (лист 70). Если емкость конденсатора составляет доли пикофарады, то она выражается десятичной дробью с прибавлением букв «пф» (например, 0,5 пф). Целое число пикофарад, не более тысячи, выражается обычным числом без каких-либо добавлений (например, цифра 500 соответствует емкости 500 пф). Если емкость превышает 1000 пф, то она уже выражается в микрофарадах в виде десятичной дроби. Например, обозначение 0,002 соответствует емкости 0,002 мкф или, что то же самое, 2000 пф.
