Если увеличить ток, поступающий от генератора в контур, то возрастет и контурный ток. Если же с генератора будет поступать модулированный ток, то электромагнитные колебания в контуре также окажутся промодулированными.

При резонансе электромагнитная энергия, которой «обмениваются» конденсатор и катушка, в Q раз больше энергии, получаемой от генератора; подобно тому как потенциальная и кинетическая энергия, запасаемая при колебаниях маятника, может быть во много раз больше энергии наших подталкиваний, помогающих маятнику преодолеть трение. Разными способами подключая контур к генератору, можно добиться того, что при резонансе ток в контуре будет во много раз, а точнее, в Q раз больше, чем ток, поступающий от генератора. Этот случай получил название «резонанс токов». При другом способе соединения генератора и контура можно получить так называемый «резонанс напряжений», при котором напряжение на конденсаторе и на катушке будет в Q раз больше, чем напряжение генератора (листы 151, 152). Это свойство колебательного контура можно использовать в приемнике для того, чтобы повысить напряжение, которое подводится к детектору, и тем самым повысить громкость передачи.

В простых приемниках роль генератора, «подталкивающего» собственные колебания в контуре (этот контур часто называют «входным»), выполняет подключенная к нему антенна (листы 85, 86), в которой электромагнитные ваты наводят высокочастотный ток. Поскольку в антенне действует модулированный ток, то и напряжение, возникающее на контуре, также окажется модулированным. Это напряжение можно подвести непосредственно к детектору (точнее, к цепи детектор — телефон) и детектировать его так же, как мы это делали в простейшем приемнике.

При этом можно сразу же отметить, что приемник с контуром будет работать заметно громче простейшего приемника (рис. 53, 54).

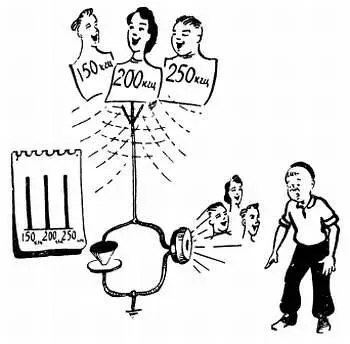

Рис. 53. Простейший приемник не обладает избирательностью — он одинаково хорошо (точнее, одинаково плохо!) детектирует и воспроизводит все наведенные в его антенне сигналы, если, конечно, они достаточно сильны.

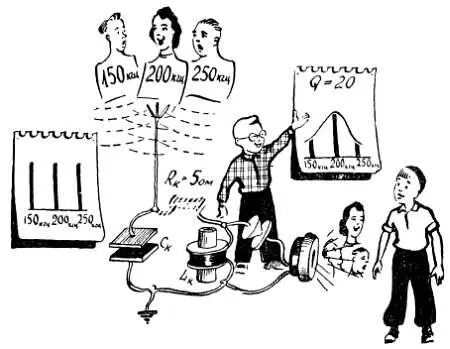

Рис. 54. Приемник с колебательным контуром обладает избирательностью — благодаря резонансу контур выделяет сигналы той станции, частота которой равна частоте собственных колебаний этого контура.

Это объясняется тем, что напряжение, возникающее на контуре, за счет резонанса, значительно больше, чем напряжение, которое подводилось к цепи детектор — телефон в бесконтурном приемнике. Чем больше напряжение, действующее на телефоне, тем больше и импульсы тока в его катушке (закон Ома!), тем сильнее колеблется мембрана, тем громче звук. Развивая эту мысль, можно заметить, что громкость возрастает и при увеличении добротности контура (рис. 55).

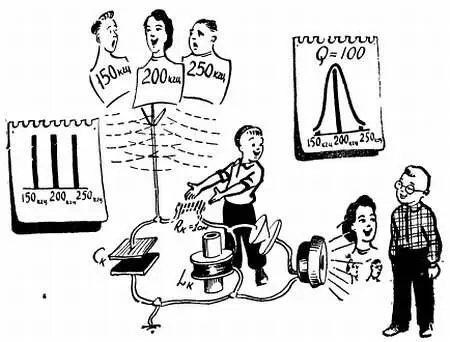

Рис. 55. Чем выше добротность контура, тем сильнее проявляются его резонансные свойства, тем лучше избирательность приемника. Кроме того, с увеличением добротности возрастает напряжение на контуре при резонансе, а значит, и громкость приема.

Хочется еще раз подчеркнуть, что резонанс в контуре наступает лишь в том случае, когда частота генератора, к которому этот контур подключен, равна частоте возникающих в контуре собственных колебаний. Так, например, если частота генератора равна 200 кгц, а частота собственных колебаний контура 150 кгц, то никакого резонанса, конечно, не будет. Для того чтобы добиться резонанса, необходимо либо уменьшить частоту генератора до 150 кгц, либо увеличить частоту собственных колебаний контура до 200 кгц. Последнее можно сравнительно просто сделать, уменьшив индуктивность L к или емкость С к контура. Ведь мы уже отмечали, что чем меньше L к и С к , тем больше частота собственных колебаний f контура (лист 73, рис. 47).

На листах 85 и 86 приведены четыре схемы детекторных приемников с колебательным контуром. Во всех этих приемниках детектор Д 1 , включенный последовательно с телефонами, подсоединен к контуру L кC K . Модулированное напряжение, действующее на этом контуре, создает в цепи детектор — телефон пульсирующий ток, который и заставляет мембрану телефона колебаться со звуковой частотой. На всех схемах С ф — это конденсатор фильтра, улучшающий работу детектора. Более подробно с ролью этого конденсатора мы познакомимся позднее. В приемнике, собранном по первой схеме (лист 85), сигнал из антенны передается прямо в контур (непосредственная связь контура с антенной).
