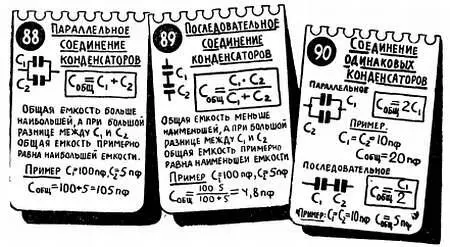

При этом собственная емкость антенны С А [7] В данном случае С А —это емкость конденсатора, у которого роль одной из обкладок выполняет сама антенна, а роль другой обкладки — земля. У небольших комнатных антенн С А равна 30–80 пф, у наружных антенн — 300–400 пф. При расчете и настройке приемника принято считать, что С А = 200 пф. оказывается включенной параллельно конденсатору С к , и общая емкость контура равна сумме С А + С к (листы 88, 90 — общая емкость двух параллельно соединенных конденсаторов равна сумме их емкостей; соединить два конденсатора параллельно — это равносильно тому, что взять один конденсатор с большей площадью пластин). Недостатком непосредственной связи является сильное влияние антенны на настройку контура. При замене антенны может измениться С А и, следовательно, общая емкость контура. Это, в свою очередь, приведет к изменению частоты собственных колебаний f 0 , нарушит условия резонанса и уменьшит громкость передачи.

Все сказанное легко пояснить простым примером. Предположим, что в контур включен конденсатор С к емкостью 50 пф и к приемнику подключена сравнительно небольшая антенна с собственной емкостью 50 пф. В этом случае общая емкость контура равна С к общ = 50 + 50 = 100 пф и контур настроен на нужную нам станцию. Если теперь подключить большую антенну с собственной емкостью С А = 150 пф, то общая емкость контура окажется равной 50 + 150 = 200 пф, то есть увеличится в два раза по сравнению с первым случаем. При этом собственная частота резко уменьшится (чем больше С к , тем меньше f 0 ) и нужного нам резонанса уже не будет.

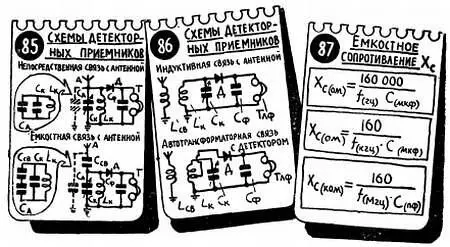

Можно уменьшить влияние антенны, подключив ее к контуру через конденсатор связи С св , обычно имеющий емкость 15–20 пф (емкостная связь контура с антенной). В этом случае параллельно контурному конденсатору С кокажется включенной цепочка, состоящая из двух последовательно соединенных конденсаторов С А (собственная емкость антенны) и С св (конденсатор связи). При последовательном соединении двух конденсаторов с сильно различающейся емкостью (лист 89) общая емкость примерно равна наименьшей из емкостей (несколько меньше ее) [8] Вычисление общей емкости при параллельном и последовательном соединении конденсаторов производится по формулам, очень напоминающим формулы для расчета общего сопротивления. Правда, при последовательном соединении С формула похожа на формулу для параллельного соединения R , а последовательное соединение R аналогично параллельному соединению конденсаторов (листы 28, 29, 30). . Емкость антенны почти всегда больше, чем С св , и поэтому если подключать к контуру различные антенны с различной собственной емкостью, то общая емкость цепочки С св и С А все равно будет примерно равна 15–20 пф и условия резонанса не нарушатся.

Чем меньше емкость конденсатора связи С св , тем меньше будет влиять антенна на настройку контура. Однако делать емкость этого конденсатора слишком малой нельзя, так как, чем меньше С св , тем меньше напряжение сигнала, действующее на контуре. Для того чтобы пояснить это, рассмотрим, как ведет себя конденсатор в цепи переменного тока. Вопрос этот для нас очень важен, так как с конденсаторами, включенными в цепи переменного тока, мы будем встречаться на каждом шагу.

Если говорить строго, то через конденсатор не проходит ни постоянный, ни переменный ток, так как между обкладками находится изолятор, в котором свободные электрические заряды двигаться не могут.

Включение конденсатора в цепь постоянного тока равносильно разрыву этой цепи. Что же касается переменного тока, то он будет протекать по цепи, в которую включен конденсатор, благодаря периодическому заряду и разряду этого конденсатора. Действительно, когда происходит заряд конденсатора, то электрические заряды, например электроны, на одной обкладке накапливаются, а с другой обкладки уходят. При этом они, конечно, двигаются по соединительным проводам, подключенным к обкладкам конденсатора. Такое же движение зарядов, только в противоположном направлении, происходит и при разряде конденсатора. Если включить конденсатор в цепь переменного тока, то он будет периодически заряжаться то в одной полярности, то в противоположной. Это значит, что электроны будут накапливаться то на одной, то на другой обкладке, и каждый раз при заряде и разряде свободные электроны будут двигаться по цепи, в которую включен конденсатор, не попадая, однако, в изолятор, включенный между обкладками.
