Избирательность — это замечательное свойство контура, и благодаря этому свойству без колебательных контуров не обходится ни один приемник. Именно избирательность колебательного контура дает возможность выделить сигналы нужной нам станции среди бесчисленного множества сигналов, действующих в антенне.

Об избирательности контура можно судить по «остроте» резонансной кривой. Чем острее резонансная кривая, чем круче ее спады, тем больше будет ослабляться сигнал соседней мешающей станции, тем лучше избирательность приемника. Форма резонансной кривой сильно зависит от добротности Q контура: чем больше Q , тем «острее» резонансная кривая. Таким образом улучшение добротности контура не только увеличивает чувствительность приемника, но и повышает его избирательность (рис. 54, 55).

В некоторых приемниках, предназначенных для местного приема, имеется несколько контуров, каждый из которых настроен на определенную станцию. Включение нужного контура осуществляется с помощью переключателя, и такая система получила название фиксированной настройки. Фиксированная настройка очень удобна для радиослушателя, но с увеличением числа принимаемых станций схема и конструкция приемника сильно усложняются.

Значительно проще осуществить прием большого числа станций, если применить плавную настройку колебательного контура путем постепенного изменения емкости С к или индуктивности L к .

Для плавной настройки приемника обычно используется конденсатор переменной емкости (лист 92). Такой конденсатор состоит из двух частей: неподвижной — статора и подвижной — ротора. Статор и ротор собраны из тонких пластин, причем ротор соединен с металлическим корпусом конденсатора, а статор изолирован от него. Большое число пластин необходимо для того, чтобы получить сравнительно большую емкость при небольших габаритах конденсатора. При монтаже ротор, как правило, соединяют с нижним (по схеме) концом катушки, то есть фактически заземляют. При повороте ротора изменяется расстояние между его пластинами и пластинами статора, а вместе с этим изменяется и емкость конденсатора. Основной характеристикой таких конденсаторов является максимальная емкость С макс (пластины полностью введены) и минимальная емкость С мин (пластины полностью выведены). На схемах указываются обе эти величины (через тире).

Широкое распространение получили стандартные блоки, состоящие из двух конденсаторов переменной емкости (двух секций), каждый из которых имеет максимальную емкость С макс = 450 (520) пф и минимальную С мин = 15 (25) пф. Роторы обеих секций соединены между собой, так как они закреплены на общей металлической оси. На схеме конденсаторы, роторы которых закреплены на одной оси, соединяют пунктирной линией. В случае необходимости, например в детекторном приемнике, можно использовать только одну секцию блока, не подключая никуда статор второй секции.

С помощью одного конденсатора стандартного блока можно плавно изменять частоту настройки контура в три-четыре раза и таким образом полностью перекрыть один из радиовещательных диапазонов. При этом максимальной емкости будет соответствовать самая низкая частота диапазона, а минимальной емкости — самая высокая частота. Это следует из рассмотренной нами основной формулы для f 0 : с увеличением емкости конденсатора резонансная частота контура уменьшается.

Для перехода с одного диапазона на другой в контуре осуществляется переключение катушек. Так, например, для перехода с длинных волн на средние индуктивность катушки L к уменьшают примерно в десять раз, а при переходе на короткие волны — еще в десять — двадцать раз. Конденсатор настройки на всех диапазонах используется одни и тот же, а катушки к нему подключаются с помощью переключателя (переключатель диапазонов, рис. 56).

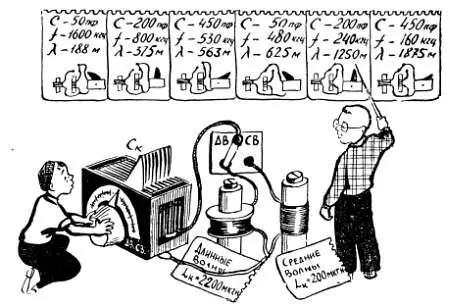

Рис. 56. Для настройки приемника на нужную станцию в пределах диапазона используется конденсатор с плавно меняющейся емкостью, а для перехода с диапазона на диапазон — включение катушек с различной индуктивностью.

Для того чтобы при налаживании приемника можно было точно подогнать границы диапазона, в контур вводят элементы подстройки. Один из этих элементов — это подключенный непосредственно к катушке, а следовательно, определяющий общую емкость контура, подстроечный конденсатор С п (лист 93), емкость которого можно изменять от 5—10 до 25–50 пф. Этот конденсатор (его иногда называют «триммер») особенно сильно влияет на настройку контура на самых высоких частотах, когда ротор конденсатора настройки выведен. Это объясняется тем, что подстроечный конденсатор фактически подключен параллельно конденсатору настройки С к , и общая емкость контура определяется их суммой.
