Когда емкость конденсатора настройки С к мала, то даже небольшие изменения емкости С п оказываются весьма ощутимыми. Если же полностью ввести ротор конденсатора С к , то на фоне его большой емкости влияние С п будет незначительным. Сказанное хорошо иллюстрируется простым примером. Допустим, что емкость С к изменяется от 20 пф до 500 пф, а емкость С п можно менять в пределах 5—30 пф. При выведенном роторе конденсатора настройки ( С к = 20 пф) общую емкость контура можно менять с помощью С п от 25 пф (20 + 5) до 50 пф (20 + 30), то есть в два раза. Когда же мы введем ротор ( С к = 500 пф), то общую емкость контура можно будет менять лишь на 5 % — от 505 пф (500 + 5) до 530 пф (500 + 30). Поэтому мы и говорим, что в основном С п влияет на резонансную частоту контура на самых высоких частотах диапазона, то есть при минимальной емкости конденсатора С к (рис. 57, 58).

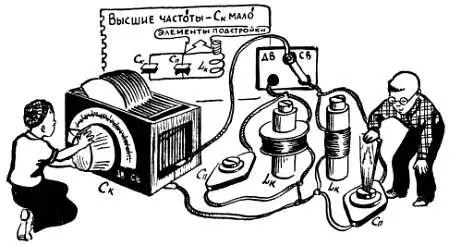

Рис. 57. На коротковолновом участке любого диапазона (высшие частоты, ротор выведен) подстройку производят с помощью подстроечного конденсатора…

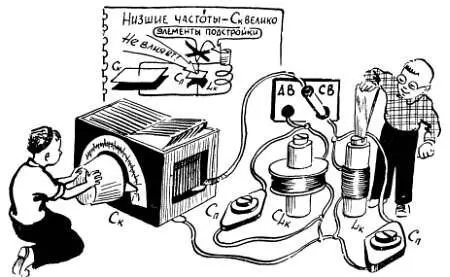

Рис. 58. …а на длинноволновом участке (низшие частоты, ротор введен) с помощью сердечника катушки и подбором числа витков.

После налаживания приемника, когда емкость подстроечного конденсатора С п окончательно подобрана, к нему больше не прикасаются.

Чаще всего встречаются следующие типы подстроечных конденсаторов: воздушный, очень напоминающий обычный конденсатор настройки с небольшим числом миниатюрных статорных и роторных пластин; трубчатый, в котором обе обкладки имеют форму цилиндров (наподобие конденсатора КТК), один из которых перемещается с помощью винта; дисковый керамический, состоящий из двух керамических частей — основания и поворачивающегося диска, на который нанесен слой серебра — одна из обкладок конденсатора. Вторая обкладка закреплена на керамическом основании. При вращении керамического диска меняется взаимное расположение обкладок, а следовательно, и емкость конденсатора. Во всех случаях подстроечный конденсатор обозначается на схеме как обычный постоянный, с той лишь разницей, что нижняя черточка рисуется в виде дуги со стрелкой.

Очень удобно производить подстройку контура, если в катушке имеется ферромагнитный сердечник. Вдвигая такой сердечник в катушку, мы увеличиваем ее индуктивность и уменьшаем резонансную частоту контура. Если катушка выполнена из двух отдельных секций, то ее индуктивность можно изменять, сближая либо раздвигая секции: чем ближе одна секция к другой, тем сильнее взаимодействуют их магнитные поля, как бы усиливая друг друга, тем, следовательно, больше общая индуктивность катушки (лист 96). Сказанное справедливо лишь тогда, когда секции намотаны в одну и ту же сторону и начало одной из них соединено с концом другой. Если не выполняется одно из этих условий, то магнитные поля отдельных секций ослабляют друг друга, и при сближении секций общая индуктивность уменьшается.

Если в контуре имеется и подстроечный конденсатор и катушка с сердечником, то подстройку контура путем изменения индуктивности катушки целесообразно производить при максимальной емкости конденсатора настройки С к , то есть тогда, когда подстроечный конденсатор С п на резонансную частоту почти не влияет (рис. 58).

Используя одну секцию стандартного блока конденсаторов, две катушки и переключатель для включения этих катушек в контур (переключатель диапазонов), можно собрать детекторный приемник с плавной настройкой на ДВ и СВ диапазонах. Благодаря резонансным свойствам контура такой приемник будет обладать некоторой избирательностью и будет работать громче, чем простейший детекторный приемник, описанный в предыдущей главе.

На чертеже 2 показаны общий вид и принципиальная схема двухдиапазонного детекторного приемника с плавной настройкой.

Чтобы этот приемник работал, к нему нужно подключить наружную антенну (к гнезду « А») и заземление (к гнезду « 3»). Гнездо « А» (антенна) соединяется с переключателем диапазонов. Последний фактически состоит из нескольких одинаковых переключателей (их обычно называют секциями), которые связаны с одной общей осью и поэтому управляются (переключаются) одновременно (лист 94, чертеж 7).
